Boitier de sol complet UDHOME4, avec support universel UT3 triple, acier inoxydable
Réf. 7427200 | EAN 4012195916383
- Description du produit
-

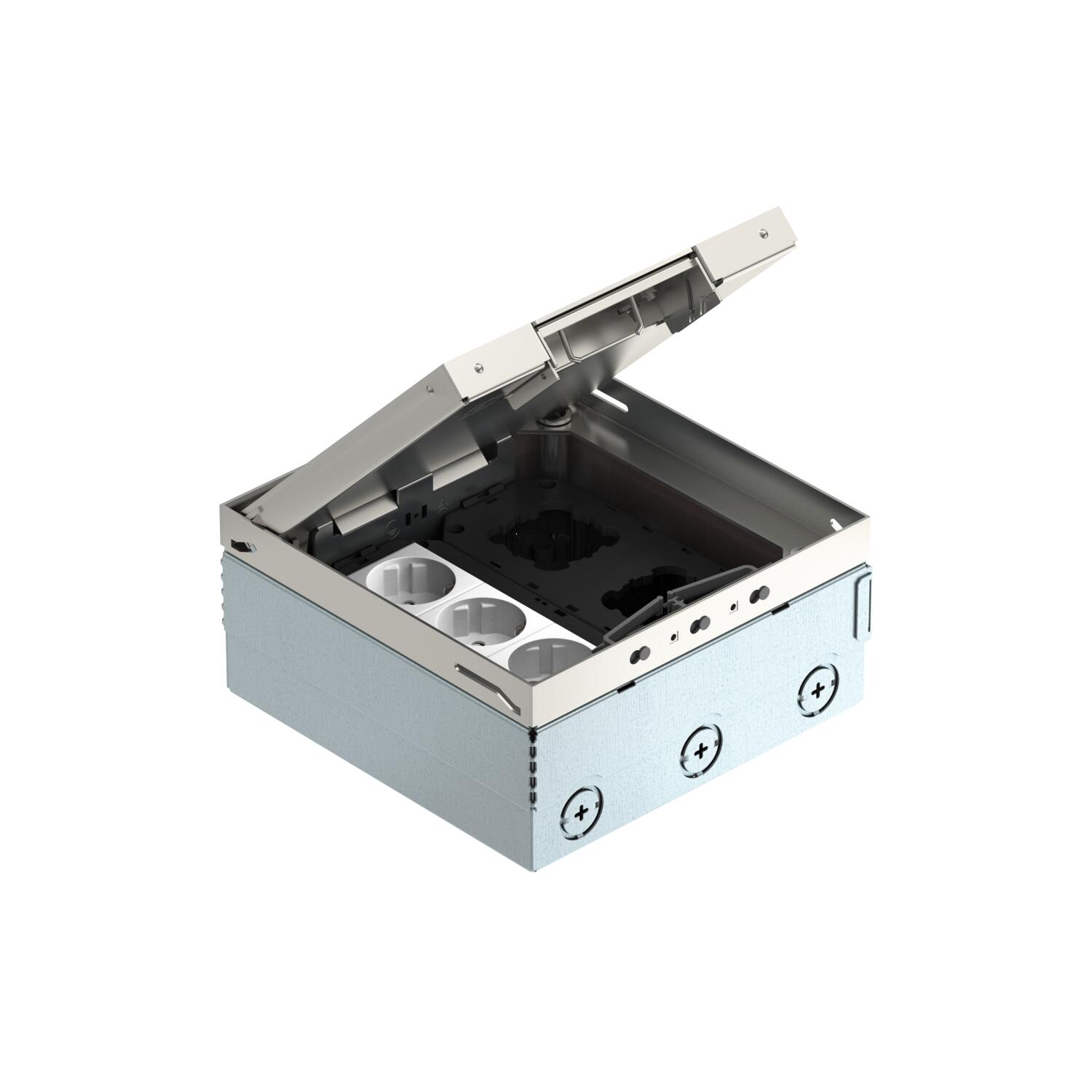

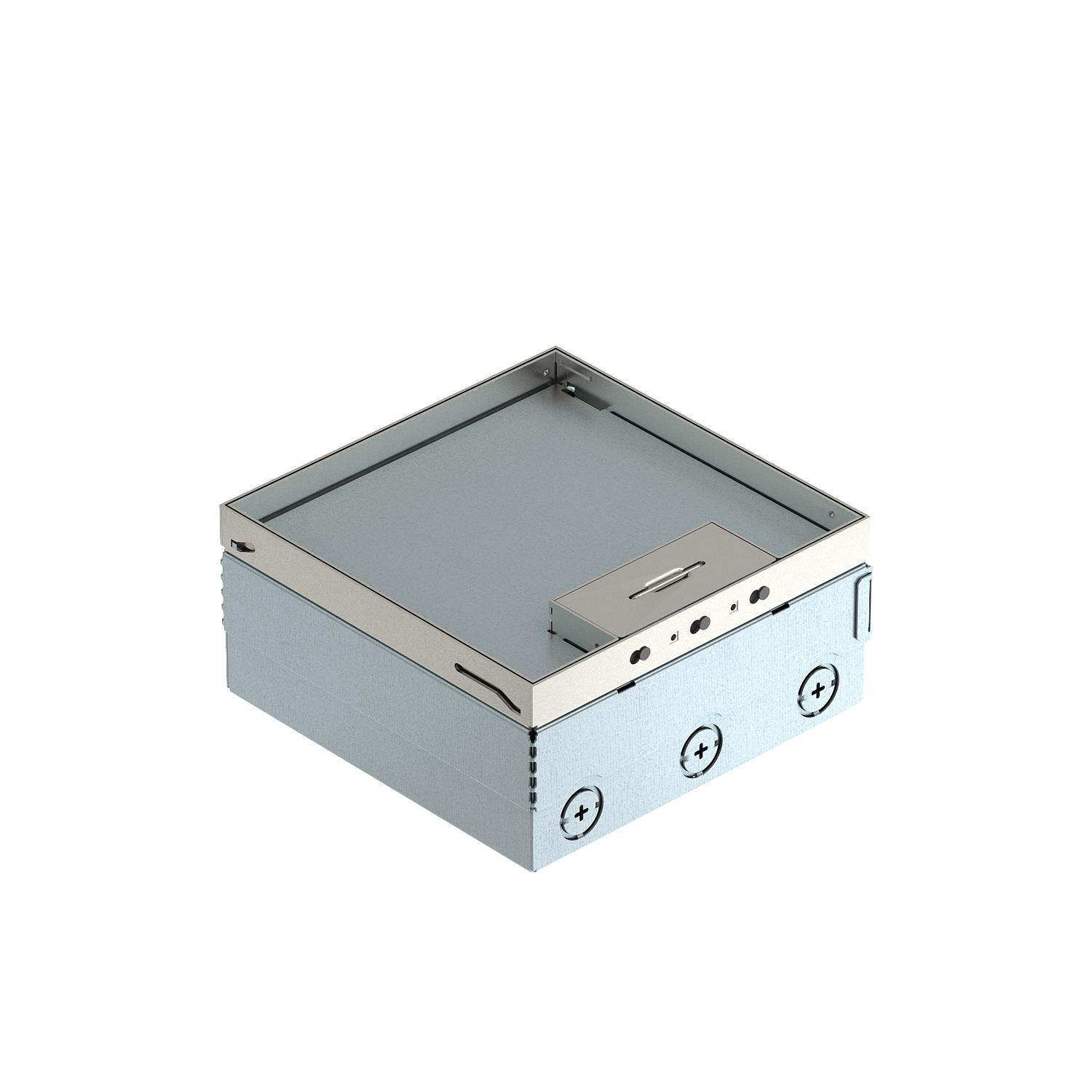

Description du produitBoîte de sol carrée pour une utilisation dans des planchers creux et des chapes nettoyés à sec, utilisation à l'intérieur. Boîtier d’encastrement avec pré-poinçonnage des ouvertures pour tuyaux (M25). Avec 2 supports universels UT3 et une prise triple. Couvercle réglable à l’aide de 4 supports de nivellement sur le rebord supérieur du revêtement de sol. La profondeur d'encastrement minimale est de 95 mm, la plage de réglage + 30 mm.
Les surfaces visibles du revêtement de sol sont en acier inoxydable.
Deux supports universels UT3, une prise de courant à contact de protection triple avec plaques de recouvrement ainsi que 2 plaques de support d'appareillage individuelles pour appareillages avec support à vis sont fournis à la livraison.
-
- Caractéristiques techniques
-
Caractéristiques techniques

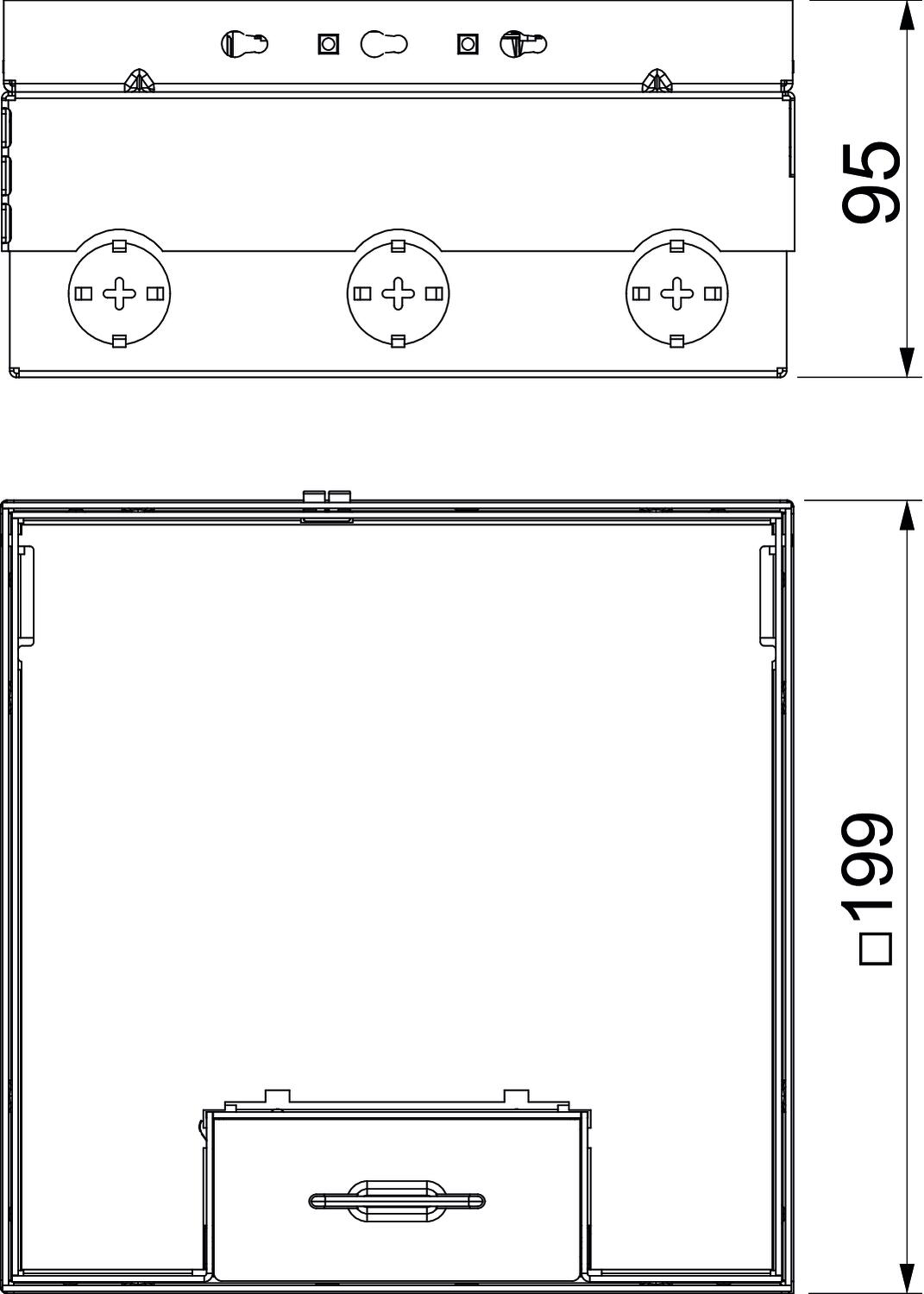

Avec évidement pour l'insertion du revêtement de sol oui Cadre de protection du revêtement de sol non Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N Convient pour goulotte noyée non convient pour montage dans des faux-planchers non Convient pour montage dans plancher technique oui Convient pour nettoyage à l'eau non Empreinte CO2 (GWP) du berceau à la porte 18,2067 kg CO2e / 1 Pièce Épaisseur du revêtement de sol 15 mm Équipement 2 UT3, prise de courant triple VDE Exécution du couvercle Évidement pour l’insertion du revêtement de sol Hauteur de chape max. 110 mm Hauteur de chape min. 95 mm Hauteur de plancher max. 125 mm Hauteur de plancher min. 95 mm Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK10 Largeur 202 mm Largeur cote de montage 202 mm Largeur dimensions extérieures 199 mm Longueur 202 mm Longueur cote de montage 202 mm Longueur dimensions extérieures 199 mm Matériau acier inoxydable 1.4301 Mécanisme d'ouverture poignée étrier Modèle carré Modèle Sortie de câble Sortie de cordon pivotante Nombre de paniers support appareillage 2 Plage de réglage max. 125 mm Plage de réglage min. 95 mm - Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Rehausse réglable en hauteur pour unité complète UDHOME4
HE60 UDHOME4 7427440 1 Pièce - Téléchargements
-
Fiche technique UDHOME4 2V V / 7427200 , 0.23MB , pdfDéclaration de conformité UE UDHOME4 2V V / 7427200 , 0.13MB , pdfREACH Déclaration de conformité UDHOME4 2V V / 7427200 , 0.13MB , pdfRoHS Déclaration de conformité UDHOME4 2V V / 7427200 , 0.13MB , pdfInstructions de montage Floor box UDHOME4 2V I6/UDHOME9 2V I12 , 1.22MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
