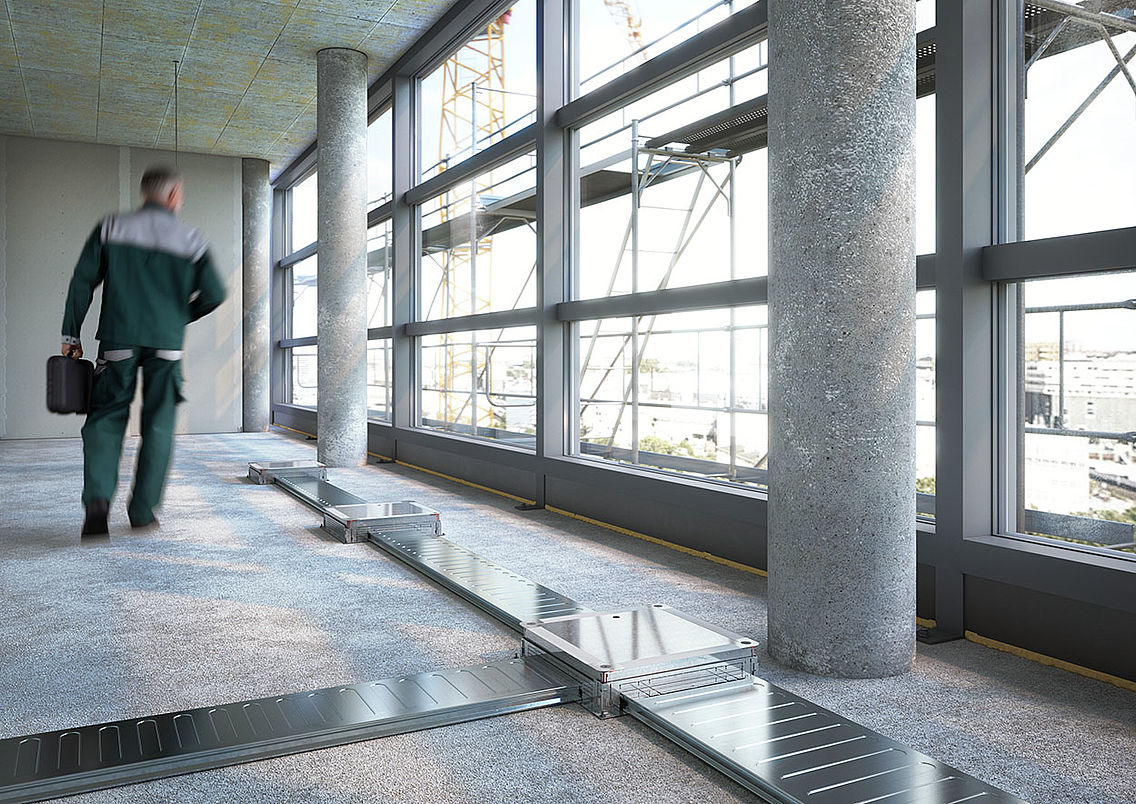

Le système de conduits sous chape EÜK d’OBO est le système d’installation électrique sous chape idéal pour les surfaces d’envergure ayant des plans d’ameublement fixes, par exemple dans les immeubles de bureaux ou les bâtiments administratifs. Il offre une flexibilité élevée de l’alimentation électrique depuis le sol et se distingue par sa boîte de tirage sous chape en deux parties (UZD) ainsi que son conduit EÜK en deux parties. Cela simplifie considérablement l’installation de conduits et la pose de câbles.
Aperçu de tous les avantages
- Un système robuste et polyvalent, adapté à tous les types de chape
- Peut être utilisé pour de nombreux revêtements de sol
- Fini le tirage de câbles fastidieux lors de l’installation
- Une pose de câbles plus rapide et une installation plus aisée des conduits
- Une installation sous chape plus flexible

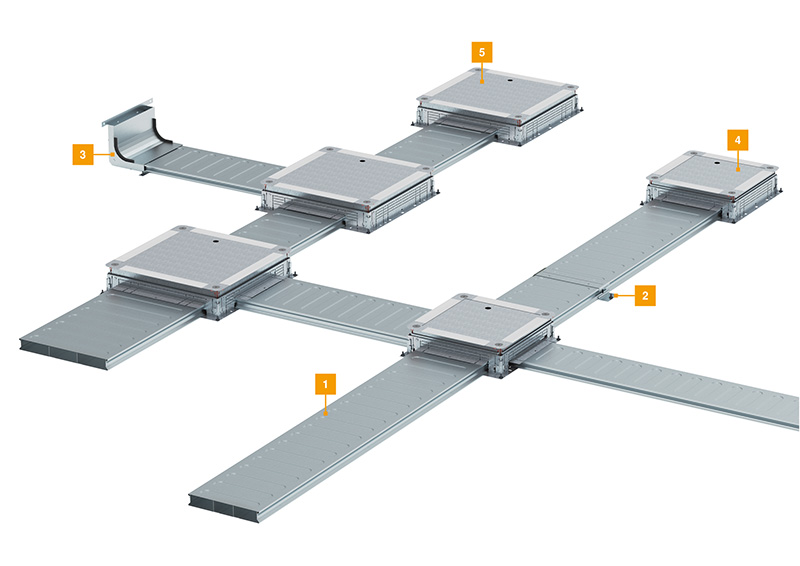

Principe d’installation EÜK
| 1 | Conduits sous chape (en deux parties) |
| 2 | Éclisse de raccordement (en deux parties) |
| 3 | Coude vertical (en deux parties) |
| 4 | Boîte sous chape 250 |
| 5 | Boîte sous chape 350 |

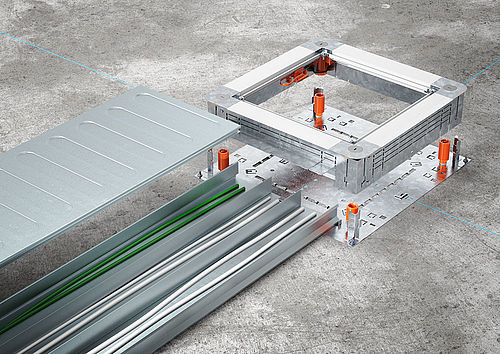

Meilleur accès à l’installation grâce à la boîte de tirage sous chape en deux parties (UZD)
La boîte de tirage sous chape en deux parties UZD du système EÜK facilite considérablement le travail sur les chantiers. Ces caractéristiques produit y contribuent notamment :

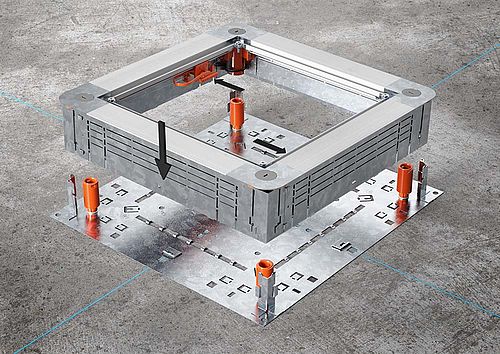

- Nivellement rapide, sans le moindre outil, de l’UZD compris entre 80 et 160 mm
- Éléments d’angle en construction hybride
- Montage de la tôle de protection sans le moindre outil
- Très grande plage de réglage en hauteur pour planchers jusqu’à 320 mm grâce à des douilles supplémentaires et des kits de compensation de hauteur
Facile à monter et solide

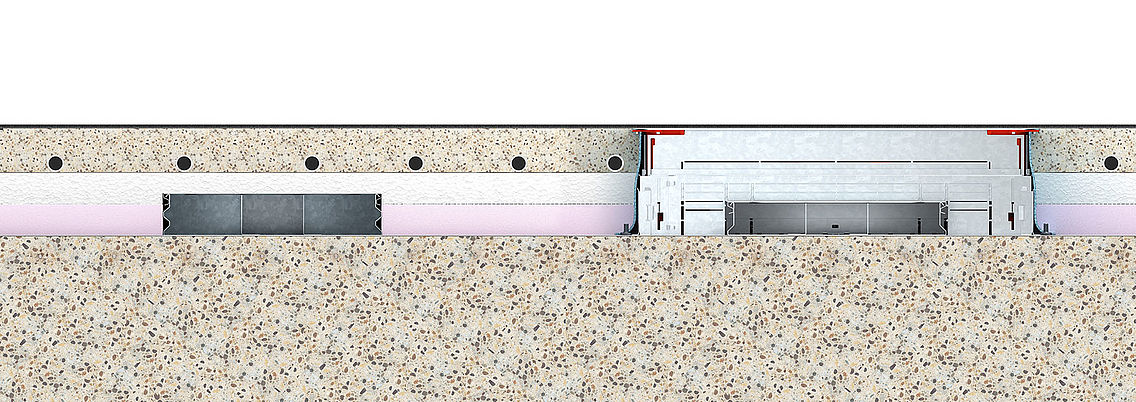

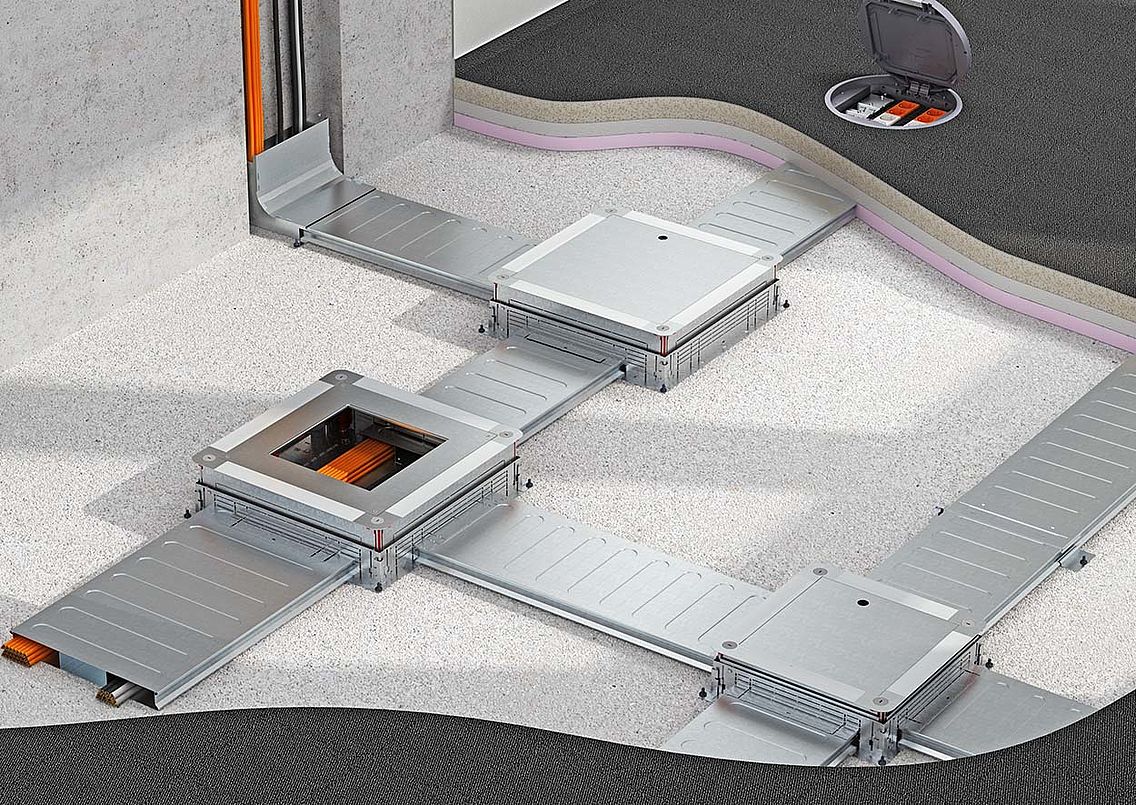

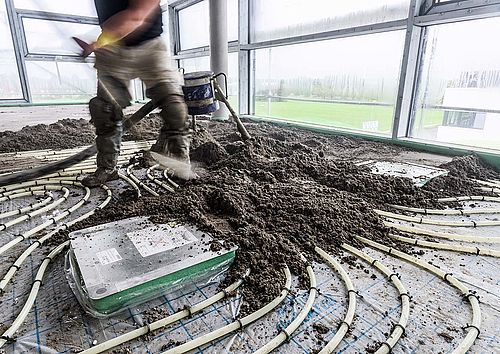

Les conduits et boîtes sous chape du système EÜK d’OBO sont montées directement sur le béton brut. Des couches d’isolation sont utilisées pour éviter les pertes de chaleur et réduire les bruits de choc. Ces couches d’isolation enveloppent entièrement le système de conduits. Une combinaison avec un chauffage au sol dans la chape est également possible. Le système de conduits est alors posé sous le chauffage au sol et est complètement séparé de la couche isolante.
Le solide système dévoile ses atouts pendant la phase de construction. Il est complètement fermé pendant l’ensemble du montage. Les boîtes sous chape sont protégées par le couvercle de protection de montage. Aucun corps étranger ne peut donc pénétrer dans le système et l’intérieur reste propre. À l’état standard, les boîtes sous chape couvrent une grande plage de nivellement de 80 à 160 mm de la hauteur de chape. Autre avantage : elles peuvent être découplées, de sorte que les boîtes de tirage sous chape « flottent » dans la chape. Ce découplage permet d’éviter que des fissures ne se forment dans le revêtement de sol adjacent et dans la chape.
L’installation des prises, des connecteurs de données et multimédia est flexible grâce à la série Module 45 d’OBO. Ces modules s’intègrent dans toutes les boîtes d’appareillage à l’aide de supports universels. Des unités de montages d’appareillages sont disponibles sous forme de cassettes et de supports d’appareillages.
Robuste et polyvalent
Qu’il s’agisse d’une chape en ciment, d’une chape asphalte, d’une chape fluide ou d’une chape chauffante, le système EÜK est compatible avec tous les types de chape. Il est également possible de modifier le revêtement du sol. Le système convient non seulement à tous les types de chapes, mais peut également être utilisé avec de nombreux revêtements de sol tels que la pierre, le marbre, le bois ou encore le textile. Le système EÜK prouve également sa polyvalence en matière d’entretien des sols : il est en effet compatible avec les revêtements de sol entretenus à sec, humides et même nettoyés à l’eau.
