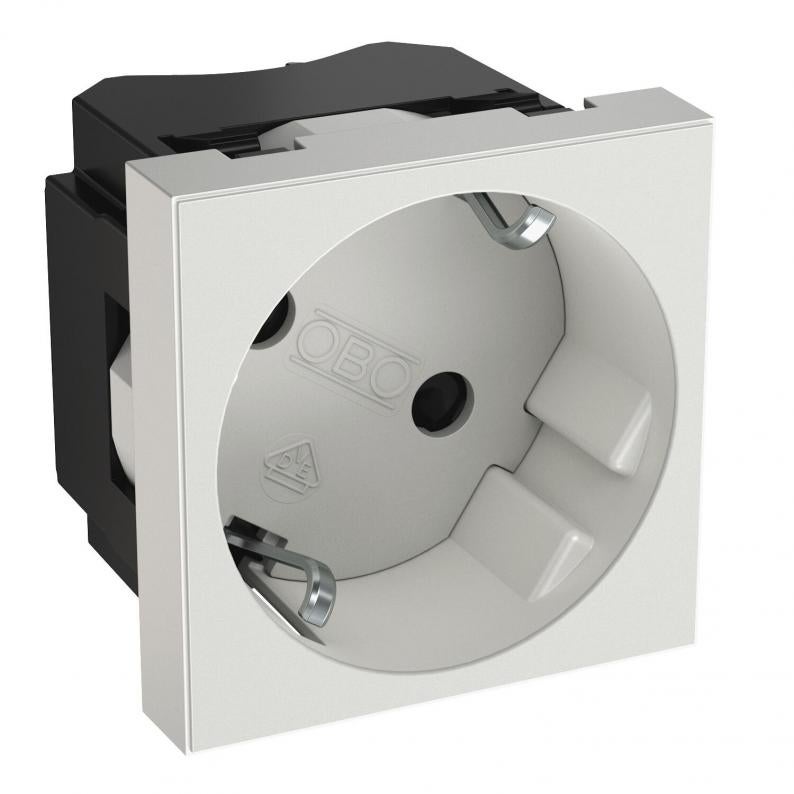

33° socket, protective contact, single
Type STD-D3N RW1
Réf. article 6119775
EAN 4012197482466
Réf. article / Type
Couleur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Prise de courant à contact de protection simple, 33°, avec protection renforcée contre les contacts accidentels, avec bornes à fiche, 2 pôles, 16 A, 250 V~, avec bornes de raccordement selon CEI 60884-1.
Pour l'installation dans des goulottes Rapid 45, des goulottes d'appareillages, des colonnes de distribution, des systèmes sous chape et des boîtiers Deskbox.
Pour l'installation dans des goulottes Rapid 45, des goulottes d'appareillages, des colonnes de distribution, des systèmes sous chape et des boîtiers Deskbox.
Données techniques

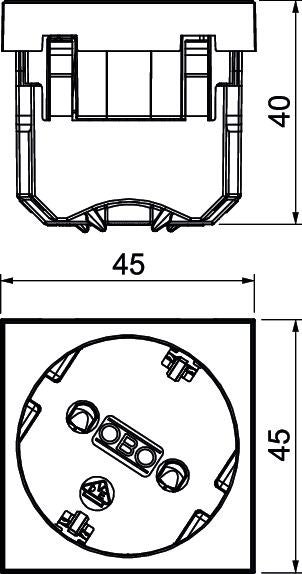

Dimensions
| Largeur | 45 mm |
|---|---|
| Hauteur | 45 mm |
Caractéristiques techniques
| Nombre de pôles | 2 |
|---|---|
| Couvercle rabattable | non |
| Protection améliorée contre les contacts | oui |
| Voyant de contrôle | non |
| Sans halogène | oui |
| Porte-étiquette | non |
| Nombre d'unités | 1 |
| Indice de protection | autres |
| Courant nominal | 16 A |
| Tension nominale | 250 V |
| Verrouillable | non |
| Mécanisme de rejet | non |
| Parafoudre | non |
| Protection contre les courants de défaut | non |
| Avec fusible fin | non |
| Avec interrupteur marche/arrêt | non |
| Insert central torsadé | oui |
| Profondeur | 42 mm |
| Couvercle | Plaque centrale |
| Impression/marquage | sans impression |
| Alimentation électrique spéciale | sans alimentation électrique spéciale |
| Modèle de la surface | mat |
| Transparent | non |
| Prises de courant Angle | 33° |
| Modèle prises de courant | Contact de protection |
| Nombre de prises de courant connectables | 0 |
| Avec éclairage fonctionnel | non |
| Avec éclairage orientable | non |
| pour condition difficile (selon VDE) | non |
| Modèle | simple, 33° |
| Nombre de modules (en cas de construction modulaire) | 0 |
| Montage isolé | non |
| Type de montage | Goulotte d'appareillage |
| Type de fixation | enclencher |
| Type de raccordement | Borne à fiche |
| Température de service min. | -5 °C |
| Température de service max. | 40 °C |
| Code | non |
| Dimension | 45x45x42 |
| Surface | mat |
| Matériau | Polycarbonate Eco |
| Couleur | blanc pur; RAL 9010 |
| Série de produit | Modul 45®, prises |
Données environnementales
| Proportion de matériau recyclé | 90 % |
|---|
