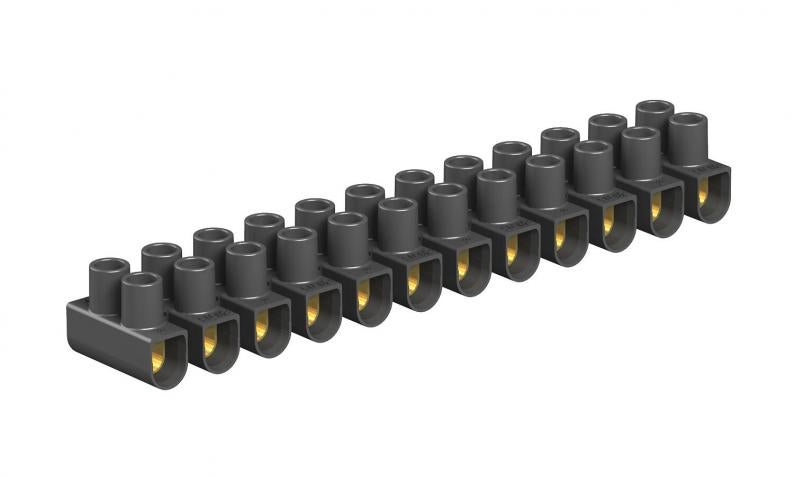

Barrettes de bornes à vis 4 mm², polypropylène
Type 72 CE SW/EKL 0 S
Réf. article 2056089
EAN 4012195879251
Réf. article / Type
2056089 / 72 CE SW/EKL 0 S
Tension nominale
450 V
Section nominale min.
4 mm²
Nombre de points de raccordement
12
Couleur
noir
Cet article n’est plus commercialisé !
Unité de vente minimale : 10 Pièce
10Pièce
Pièce
Description
Contrôlé selon la norme EN 60998.
Bornes en acier, vis en acier, galvanisées, bornier à 12 pôles composé de bornes individuelles séparables par « twist'n'pull ».
Vis desserrées, imperdables
Température ambiante maximale admissible selon la norme EN 60998 : -5 à +80 °C.
Section nominale 4 mm²
Tension nomiale 450 V
Courant nominal 32 A
Raccordements max. par côté : 4 mm² monofilaire ou 2,5 mm² multifilaire souple.
Bornes en acier, vis en acier, galvanisées, bornier à 12 pôles composé de bornes individuelles séparables par « twist'n'pull ».
Vis desserrées, imperdables
Température ambiante maximale admissible selon la norme EN 60998 : -5 à +80 °C.
Section nominale 4 mm²
Tension nomiale 450 V
Courant nominal 32 A
Raccordements max. par côté : 4 mm² monofilaire ou 2,5 mm² multifilaire souple.
Données techniques

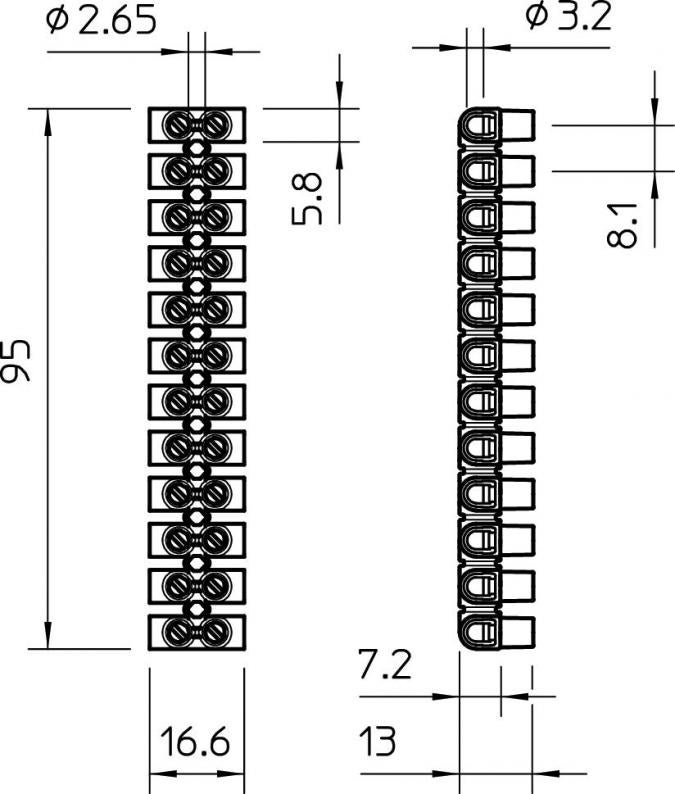

Dimensions
| Longueur | 95 mm |
|---|---|
| Largeur | 16,6 mm |
| Hauteur | 13 mm |
Caractéristiques techniques
| Température ambiante | 80 °C |
|---|---|
| Nombre de pôles | 12 |
| Courant nominal | 32 A |
| Tension nominale | 450 V |
| Modèle testé antidéflagrant | non |
| Plaque d'obturation requise | non |
| Écart du perçage central | 8,1 mm |
| Convient pour conducteurs massifs | oui |
| Convient pour conducteurs flexibles | oui |
| Convient pour conducteurs multifilaires | oui |
| Transparent | non |
| Nombre de points de raccordement par pôle | 2 |
| Modèle du raccordement électrique 1 | Raccord vissé |
| Position de raccordement | latéral |
| Modèle du raccordement électrique 2 | Raccord vissé |
| Section raccordable de conducteur à fils de faible diamètre sans embout min. | 1 mm² |
| Section raccordable de conducteur à fils de faible diamètre sans embout max. | 4 mm² |
| Section raccordable de conducteur à un fil min. | 1 mm² |
| Section raccordable de conducteur à un fil max. | 4 mm² |
| Section raccordable de conducteur à plusieurs fils min. | 1 mm² |
| Section raccordable de conducteur à plusieurs fils max. | 4 mm² |
| Section nominale min. | 4 mm² |
| Conformité ROHS | oui |
| Section | Raccordements max. par côté : 4 mm² monofilaire ou 2,5 mm² multifilaire souple mm² |
| Nombre de points de raccordement | 12 |
| Plage de températures d’utilisation min. | -5 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 4,0mm² |
| Matériau | Polypropylène |
| Couleur | noir |
| Série de produit | HSK |
