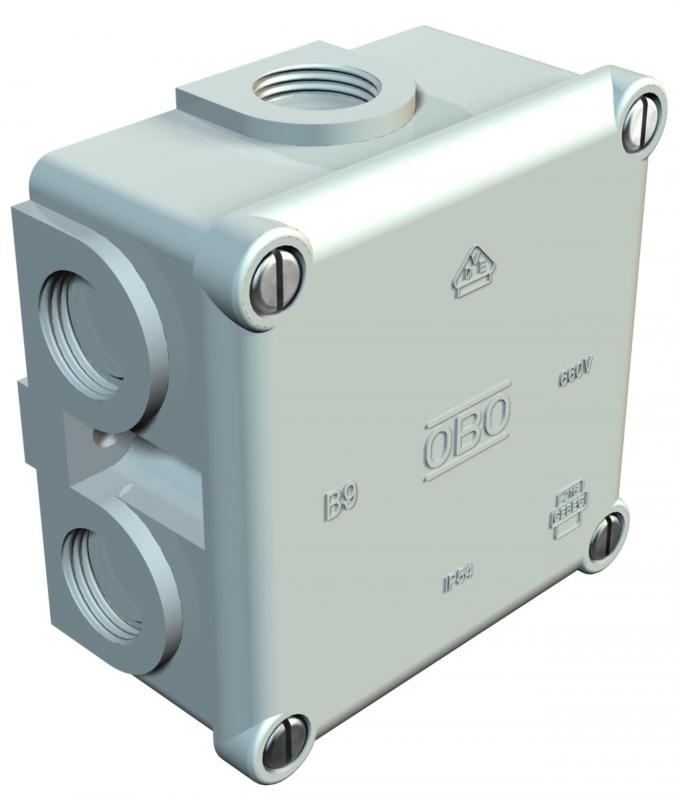

Boîte de dérivation B 9/B M, filetée

Boîte de dérivation B 9/B M, filetée

Type B 9 B M
Réf. article 2001632
EAN 4012195536178
Afficher toutes les variantes
Réf. article / Type
Dimension intérieure
Nombre d'entrées

Unité de vente minimale : 5 Pièce

Pièce

Description

Type de protection %AID:23613%>, tension nominale %AID:3%> V, section nominale %AID:4%> mm², 2 trous de fixation pour vis jusqu’à 5 mm de Ø sur la face extérieure du boîtier, 4 vis pour couvercle, %AID:5%>, de préférence pour presse-étoupes à filetage court

Dimensions intérieures: 73x73x35 mm.
B 9 B M VDE vide: sans bornier de raccordement
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Allemagne
  • Marquage sur produits métriques
  • CEBEC, Belgique
  • sans halogène ; sans chlore, fluor et brome
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Déclaration de conformité UKCA
  • Entrée M20
  • Section nominale 2,5 mm²
  • 7 entrées de câble
  • Tension nominale 660 V
  • Indice de protection IP 54
  • Empreinte CO₂ (PCF)
  • Emballage sans plastique

Données techniques

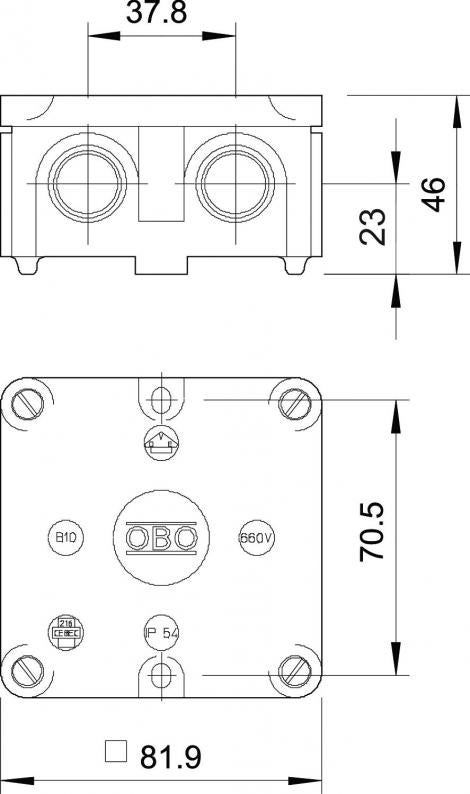

Dimensions

Longueur81,9 mm
Largeur81,9 mm
Hauteur46 mm
Dimension intérieure73x73x35 mm

Caractéristiques techniques

Type de l’entréevissage
Anti-chocsnon
Sans halogèneoui
Nombre d'entrées7
Entrée par l'arrièrenon
Couvercle transparentnon
Indice de protectionIP54
Tension nominale660 V
Emboîtablenon
Avec couvercleoui
Fixation avec rattrapage d'aplomboui
Type d'entréeCâbles
Pour zone explosivesans
Tension d'isolation de mesure Ui400 V
Maintien en fonctionsans
Modèle testé antidéflagrantnon
Type du passage sur le boîtierFiletage et empreinte défonçable
Avec blindagenon
Résistant aux intempériesnon
pour diamètre de tube20 mm
Pour zone explosive gazsans
Pour zone explosive poussièressans
Section nominale min.2,5 mm²
formecarré
Couverclenon transparent
Fixation du couverclevissé
Conformité ROHSoui
Résistant aux flammesselon la norme VDE 0471/DIN 695 partie 2-1, température de test 750 °C
Dimension82x82x46
Matériauplastique thermodurcissable "Duroplast", aminoplaste type 131.5
Couleurgris clair; RAL 7035
Série de produitSérie B

Données environnementales

Emballage sans plastiqueoui
Empreinte CO2 (GWP) du berceau à la porte0,303 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)0,303 kg CO₂e
Date de détermination valeur CO22025-05-14T00:00:00.000+0200
Declared UnitPièce
Declared Unit Quantity1

Téléchargements

0 sélectionné

Fiche technique (1)
Catalogues et brochures (1)
Déclarations (4)
Images du produit (2)
Téléchargements de données 3D (1)

Variantes

Dimension intérieure
Nombre d'entrées
B 9 B M
Réf. article
2001632
Dimension intérieure
73x73x35
Nombre d'entrées
7
Indice de protection
IP54
Couleur
gris clair; RAL 7035
B 10 M
Réf. article
2002167
Dimension intérieure
80x80x39
Nombre d'entrées
7
Indice de protection
IP54
Couleur
gris clair; RAL 7035
B 11 M
Réf. article
2002345
Dimension intérieure
125x100x44
Nombre d'entrées
10
Indice de protection
IP54
Couleur
gris clair; RAL 7035
B 12 M
Réf. article
2002523
Dimension intérieure
178x126x57
Nombre d'entrées
10
Indice de protection
IP54
Couleur
gris clair; RAL 7035
