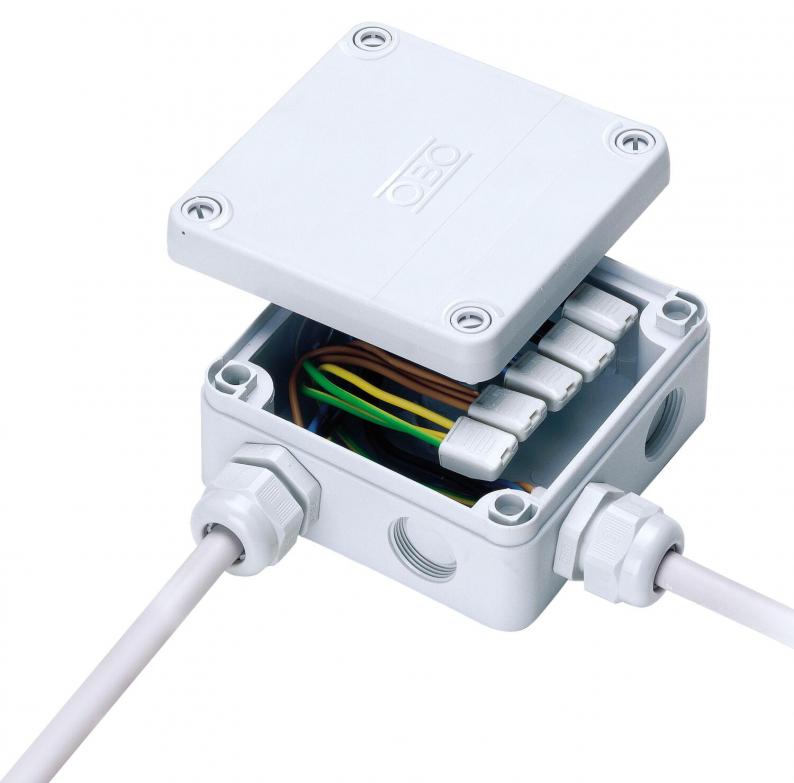

Boîte de dérivation B 9/T, avec membrane défonçable

Type B 9 T M

Réf. article 2001853

EAN 4012195540076

Fiche technique (PDF)

Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

2001853 / B 9 T M

Dimension intérieure

98x98x40 mm

Nombre d'entrées

Indice de protection

IP67

Couleur

gris clair; RAL 7035

Unité de vente minimale : 5 Pièce

Pièce

Description

La boîte de jonction de câbles étanche à l'humidité B9 / T ...: se compose de deux composants en plastique sans halogène différents, 2 pénétrations supplémentaires dans sol avec membrane défonçable

(pour diamètre de câble jusqu'à 15 mm)

avec une membrane perforée (pour des diamètres de câble jusqu'à 15 mm) dans la zone de base.

En cas d’utilisation des presse-étoupes (décharge de traction supplémentaire), il n’est pas nécessaire de retirer la membrane (gain de temps). Indice de protection IP 67 avec membrane défonçable et avec presse-étoupe sans retrait de la membrane défonçable.

Tension nominale 400 V; section nominale 4 - 6 mm².

Le couvercle est vissé avec 4 vis de fixation de couvercle prémontées imperdables (180°) et est plombable.

Les trous de montage sont moulés par injection avec un composant en plastique souple pour les diamètres de vis de 5 mm (écart 75 mm). Dimensions intérieures 98x98x40

Données techniques

Dimensions

Longueur	110 mm
Largeur	110 mm
Hauteur	51 mm
Dimension intérieure	98x98x40 mm

Caractéristiques techniques

Type de l’entrée	Presse-étoupe
Sans halogène	oui
Nombre d'entrées	9
Entrée par l'arrière	oui
Indice de protection	IP67
Tension nominale	400 V
Emboîtable	oui
Avec couvercle	oui
Fixation avec rattrapage d'aplomb	oui
Type d'entrée	Câbles
Pour zone explosive	sans
Tension d'isolation de mesure Ui	400 V
Maintien en fonction	sans
Modèle testé antidéflagrant	non
Type du passage sur le boîtier	Filetage et membrane d’étanchéité
Résistant aux intempéries	non
Pour zone explosive gaz	sans
Pour zone explosive poussières	sans
Max. Section du conducteur	6 mm²
Section nominale min.	4 mm²
Section nominale max.	6 mm²
forme	carré
Couvercle	non transparent
Fixation du couvercle	vissé
Conformité ROHS	oui
Type de montage	Montage au mur/plafond
Plage de températures d’utilisation min.	-5 °C
Plage de températures d’utilisation max.	60 °C
Résistant aux flammes	selon la norme VDE 0471/DIN 695 partie 2-1, température de test 750 °C
Dimension	110x110x50
Matériau	Polypropylène
Couleur	gris clair; RAL 7035
Série de produit	Série B

Données environnementales

Emballage sans plastique	oui

Empreinte CO2 (GWP) du berceau à la porte	0,5619 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,5619 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
