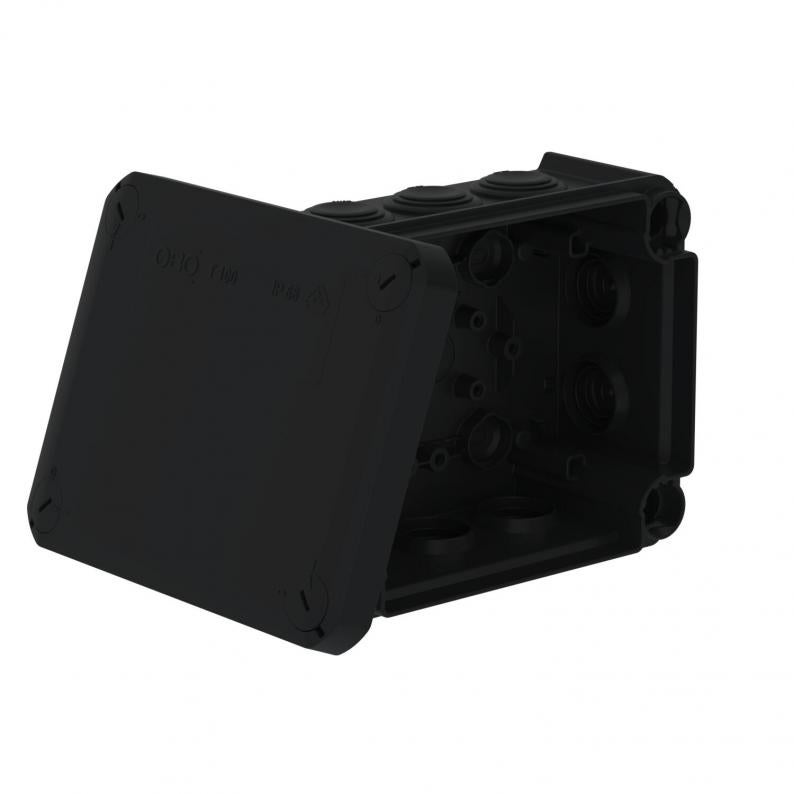

Boîte de dérivation T 100, embout à tétine

Type T 100 SW

Réf. article 2007468

EAN 4012197353742

Fiche technique (PDF)

Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

2007468 / T 100 SW

Dimension intérieure

136x102x57 mm

Nombre d'entrées

Indice de protection

IP66

Couleur

noir graphite ; RAL 9011

Unité de vente minimale : 1 Pièce

Pièce

Description

Boite de dérivation pour le raccordement des câbles et conduits en intérieur et en extérieurs protégés. Forme rectangulaire avec des joints d’étanchéité sur les côtés et des entrées défonçables dans le fond. Convient pour le montage au mur / au plafond et sur des tôles de montage. Avec possibilité de fixation intérieure et de montage à travers le dôme angulaire. Couvercle avec fermeture rapide, plombable. Fabriqué à partir de matériaux sans halogène et résistants aux UV. Boite de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, Température d'essai 650 °C. Résistance aux chocs IK07 selon la norme DIN EN 50102.

Données techniques

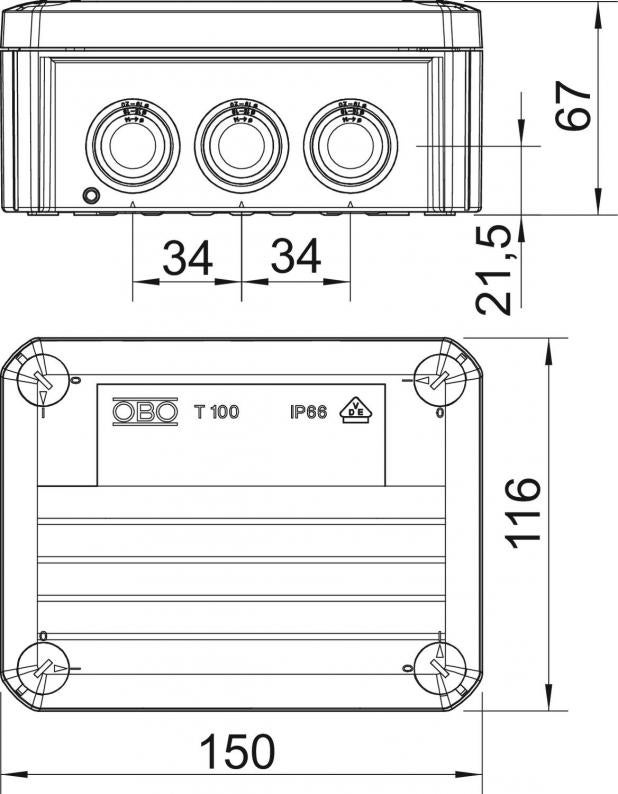

Dimensions

Longueur	150 mm
Largeur	116 mm
Hauteur	67 mm
Dimension intérieure	136x102x57 mm

Caractéristiques techniques

Type de l’entrée	Embout à tétine
Sans halogène	oui
Renforcé par fibres de verre	non
Nombre d'entrées	10
Entrée par l'arrière	oui
Couvercle transparent	non
Indice de protection	IP66
Tension nominale	500 V
Emboîtable	oui
Avec couvercle	oui
Fixation avec rattrapage d'aplomb	oui
Type d'entrée	Câbles
Pour zone explosive	sans
Tension d'isolation de mesure Ui	500 V
Maintien en fonction	sans
Modèle testé antidéflagrant	non
Type du passage sur le boîtier	Membrane graduelle à découper
Avec blindage	non
Résistant aux intempéries	non
Indice de protection code IK	IK07
Pour zone explosive gaz	sans
Pour zone explosive poussières	sans
Section nominale min.	10 mm²
forme	rectangulaire
Couvercle	non transparent
Fixation du couvercle	vissé
Conformité ROHS	oui
Type de montage	Montage au mur/plafond
Plage de températures d’utilisation min.	-25 °C
Plage de températures d’utilisation max.	65 °C
Résistant aux flammes	selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C
Dimension	150x116x67
Matériau	Polypropylène
Couleur	noir graphite ; RAL 9011
Série de produit	OBO IS THE NEW BLACK, T-Série

Données environnementales

Empreinte CO2 (GWP) du berceau à la porte	0,7061 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,7061 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
