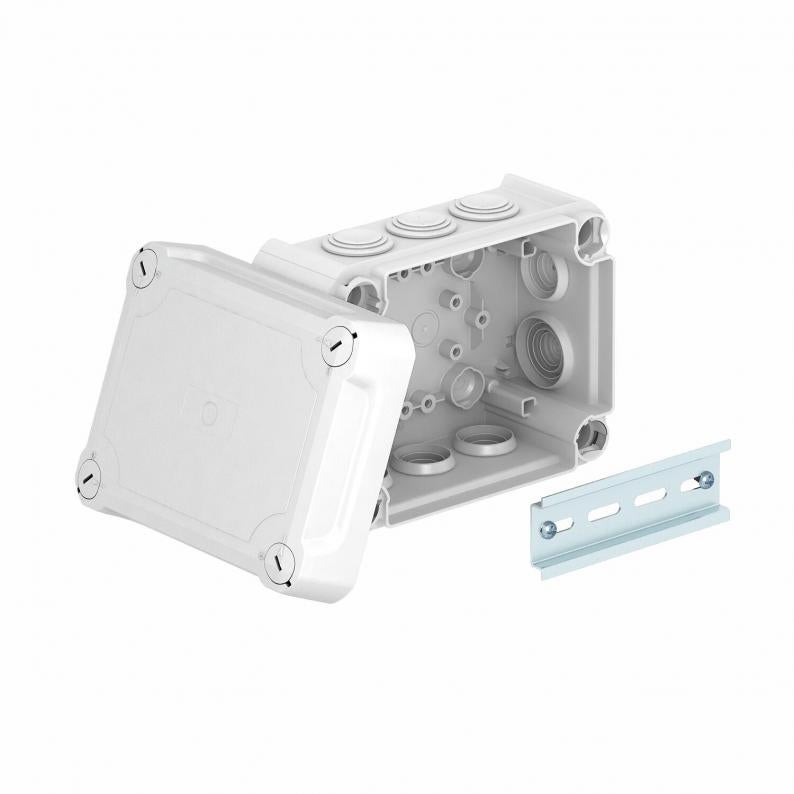

Boîte de dérivation T 100, embout à tétine, couvercle haut
Type T 100 HD LGR
|Réf. article 2007712
|EAN 4012195985860
Réf. article / Type
Dimension intérieure
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Boite de dérivation pour le raccordement des câbles et conduits en intérieur et en extérieurs protégés. Forme rectangulaire avec des joints d’étanchéité sur les côtés et des entrées défonçables dans le fond. Convient pour le montage au mur / au plafond et sur des tôles de montage. Avec possibilité de fixation intérieure et de montage à travers le dôme angulaire. Couvercle haut avec fermeture rapide, plombable. Fabriqué à partir de matériaux sans halogène et résistants aux UV.rail DIN symétrique inclus.Boite de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, Température d'essai 650 °C. Résistance aux chocs IK07 selon la norme DIN EN 50102.
Dimension intérieure: 136x102x74 mm
Dimension intérieure: 136x102x74 mm
Données techniques
Dimensions
| Longueur | 150 mm |
|---|---|
| Largeur | 116 mm |
| Hauteur | 83 mm |
| Dimension intérieure | 136x102x74 mm |
Caractéristiques techniques
| Type de l’entrée | Embout à tétine |
|---|---|
| Sans halogène | oui |
| Nombre d'entrées | 10 |
| Entrée par l'arrière | oui |
| Couvercle transparent | non |
| Indice de protection | IP66 |
| Tension nominale | 500 V |
| Emboîtable | oui |
| Avec couvercle | oui |
| Fixation avec rattrapage d'aplomb | oui |
| Type d'entrée | Câbles |
| Pour zone explosive | sans |
| Tension d'isolation de mesure Ui | 500 V |
| Maintien en fonction | sans |
| Modèle testé antidéflagrant | non |
| Type du passage sur le boîtier | autres |
| Avec blindage | non |
| Résistant aux intempéries | non |
| Indice de protection code IK | IK07 |
| Pour zone explosive gaz | sans |
| Pour zone explosive poussières | sans |
| forme | rectangulaire |
| Équipement | Rail de support |
| Couvercle | non transparent |
| Fixation du couvercle | vissé |
| Conformité ROHS | oui |
| Type de montage | Montage au mur/plafond |
| Plage de températures d’utilisation min. | -25 °C |
| Plage de températures d’utilisation max. | 65 °C |
| Résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C |
| Dimension | 150x116x83 |
| Matériau | Polypropylène / polycarbonate |
| Couleur | gris clair; RAL 7035 |
| Série de produit | T-Série |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,0744 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,0744 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
