Boîte de dérivation X 06
Type X06 LGR
Réf. article 2005012
EAN 4012196577422
Réf. article / Type
Dimension intérieure
Couleur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description

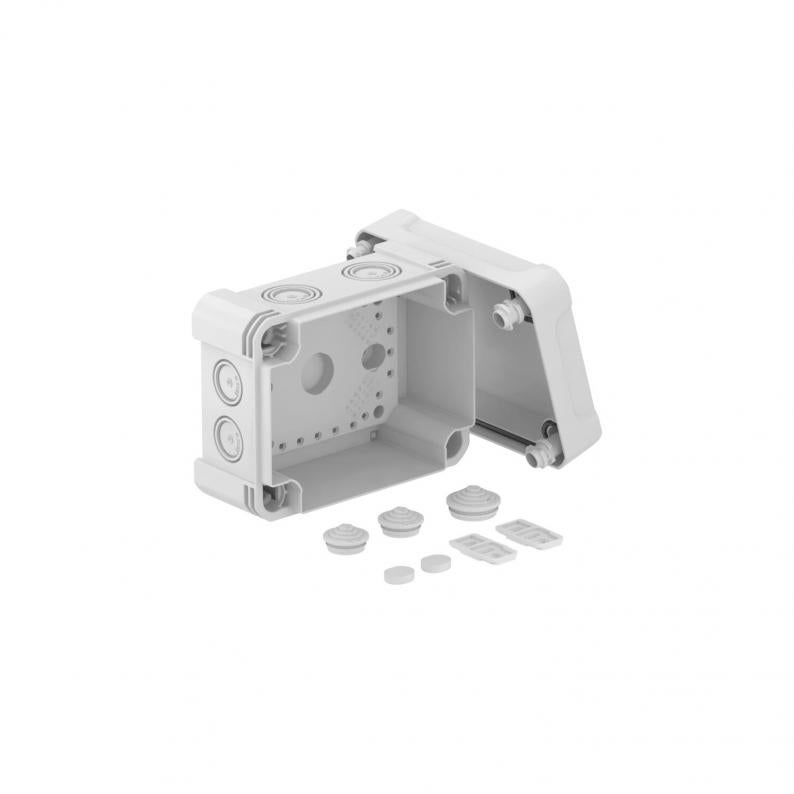

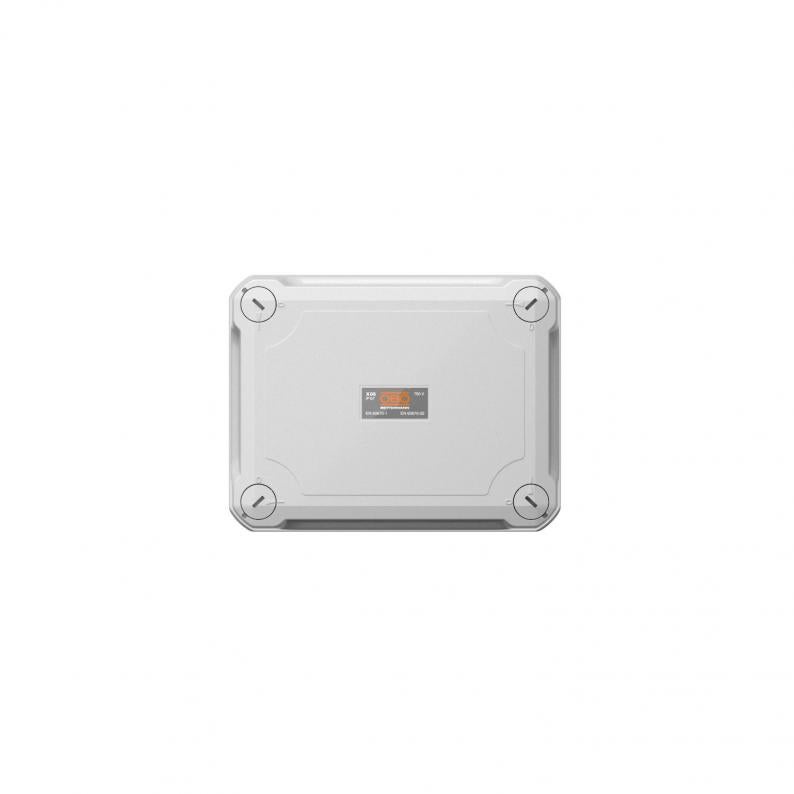

Boîtier de dérivation pour le raccordement de câbles et conduits en intérieur et en extérieurs protégés Forme rectangulaire avec entrées défonçables. Convient pour le montage au mur / au plafond avec possibilité de fixation extérieure, de fixation intérieure ou de montage sur les dômes d’angle. Particulièrement résistant aux chocs avec IK09 Couvercle avec fermeture rapide, plombable. Fabriqué à partir de matériaux sans halogène et résistant aux UV.
Boite de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, Température d'essai 650°C. Résistance aux chocs IK09 selon DIN EN 50102. Indice de protection IP67 selon DIN EN 60529
Boite de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, Température d'essai 650°C. Résistance aux chocs IK09 selon DIN EN 50102. Indice de protection IP67 selon DIN EN 60529
Données techniques

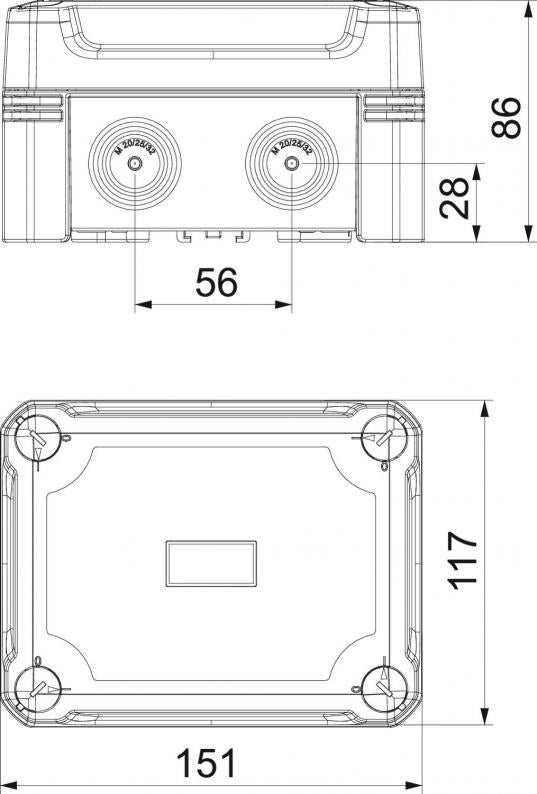

Dimensions
| Longueur | 151 mm |
|---|---|
| Largeur | 117 mm |
| Hauteur | 86 mm |
| Dimension intérieure | 137x105x68 mm |
Caractéristiques techniques
| Anti-chocs | oui |
|---|---|
| Sans halogène | oui |
| Renforcé par fibres de verre | oui |
| Nombre d'entrées | 8 |
| Entrée par l'arrière | non |
| Couvercle transparent | non |
| Indice de protection | IP67 |
| Tension nominale | 750 V |
| Emboîtable | oui |
| Avec couvercle | oui |
| Fixation avec rattrapage d'aplomb | oui |
| Type d'entrée | Membrane graduelle à découper |
| Tension d'isolation de mesure Ui | 750 V |
| Modèle testé antidéflagrant | non |
| Type du passage sur le boîtier | Prédécoupe |
| Avec blindage | non |
| Résistant aux intempéries | oui |
| Indice de protection code IK | IK09 |
| Max. Section du conducteur | 6 mm² |
| Section nominale min. | 2,5 mm² |
| Section nominale max. | 6 mm² |
| forme | rectangulaire |
| Couvercle | non transparent |
| Fixation du couvercle | vissé |
| Conformité ROHS | oui |
| Type de montage | Montage au mur/plafond |
| Plage de températures d’utilisation min. | -25 °C |
| Plage de températures d’utilisation max. | 65 °C |
| Résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C |
| Dimension | 151x117x86 |
| Matériau | Polycarbonate |
| Couleur | gris clair; RAL 7035 |
| Série de produit | série X |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,3177 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,3177 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Certificats (1)
Instructions et aides (2)
Images du produit (3)
Variantes
Type
Dimension intérieure
Nombre d'entrées
Indice de protection
Couleur
Réf. article
X06 LGR
137x105x68
8
IP67
gris clair; RAL 7035
2005012
X06 LGR-TR
137x105x68
8
IP67
gris / transparent
2005062
X06 SW
137x105x68
8
IP67
noir graphite ; RAL 9011
2005122
X06 SW-RO
137x105x68
8
IP67
noir / rouge
2005152
Couleur
X06 LGR
Réf. article
2005012
Dimension intérieure
137x105x68
Nombre d'entrées
8
Indice de protection
IP67
Couleur
gris clair; RAL 7035
X06 LGR-TR
Réf. article
2005062
Dimension intérieure
137x105x68
Nombre d'entrées
8
Indice de protection
IP67
Couleur
gris / transparent
X06 SW
Réf. article
2005122
Dimension intérieure
137x105x68
Nombre d'entrées
8
Indice de protection
IP67
Couleur
noir graphite ; RAL 9011
X06 SW-RO
Réf. article
2005152
Dimension intérieure
137x105x68
Nombre d'entrées
8
Indice de protection
IP67
Couleur
noir / rouge
