Boîte de dérivation X 10
Type X10 LGR
Réf. article 2005016
EAN 4012196577439
Réf. article / Type
Dimension intérieure
Couleur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description

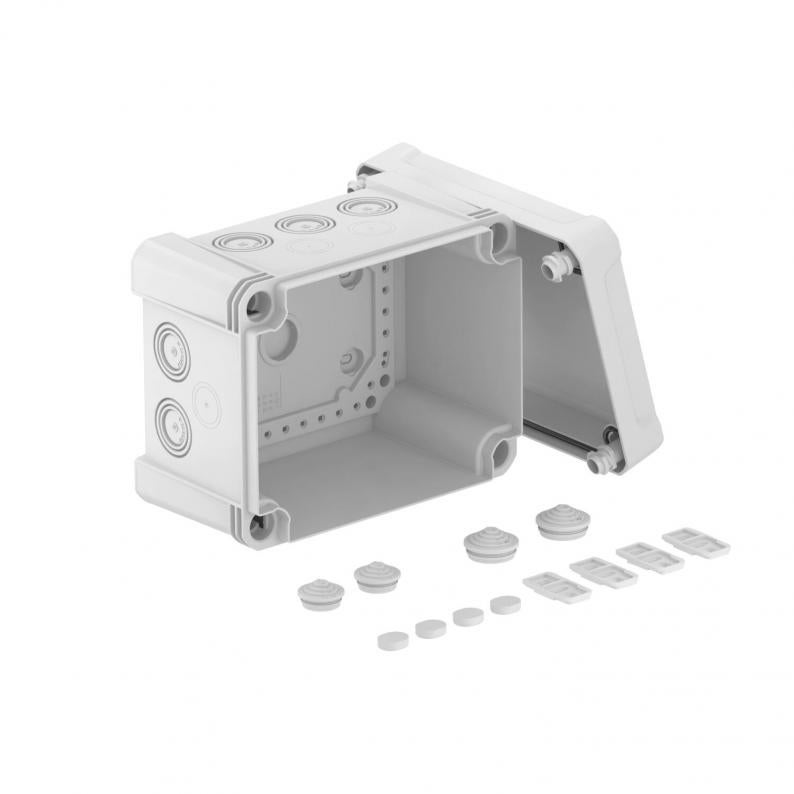

Boîtier de dérivation pour le raccordement de câbles et conduits en intérieur et en extérieurs protégés Forme rectangulaire avec entrées défonçables. Convient pour le montage au mur / au plafond avec possibilité de fixation extérieure, de fixation intérieure ou de montage sur les dômes d’angle. Particulièrement résistant aux chocs avec IK09 Couvercle avec fermeture rapide, plombable. Fabriqué à partir de matériaux sans halogène et résistant aux UV.
Boite de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, Température d'essai 650°C. Résistance aux chocs IK09 selon DIN EN 50102. Indice de protection IP67 selon DIN EN 60529
Boite de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, Température d'essai 650°C. Résistance aux chocs IK09 selon DIN EN 50102. Indice de protection IP67 selon DIN EN 60529
Données techniques

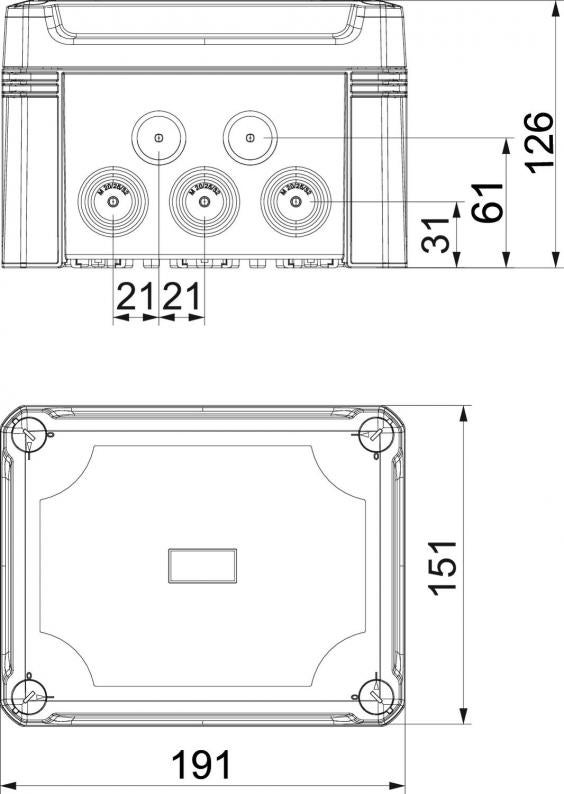

Dimensions
| Longueur | 191 mm |
|---|---|
| Largeur | 151 mm |
| Hauteur | 126 mm |
| Dimension intérieure | 177x137x110 mm |
Caractéristiques techniques
| Anti-chocs | oui |
|---|---|
| Sans halogène | oui |
| Renforcé par fibres de verre | oui |
| Nombre d'entrées | 10 |
| Entrée par l'arrière | non |
| Couvercle transparent | non |
| Indice de protection | IP67 |
| Tension nominale | 750 V |
| Emboîtable | oui |
| Avec couvercle | oui |
| Fixation avec rattrapage d'aplomb | oui |
| Type d'entrée | Membrane graduelle à découper |
| Tension d'isolation de mesure Ui | 750 V |
| Modèle testé antidéflagrant | non |
| Type du passage sur le boîtier | Prédécoupe |
| Avec blindage | non |
| Résistant aux intempéries | oui |
| Indice de protection code IK | IK09 |
| Max. Section du conducteur | 10 mm² |
| Section nominale min. | 4 mm² |
| Section nominale max. | 10 mm² |
| forme | rectangulaire |
| Équipement | sans |
| Couvercle | non transparent |
| Fixation du couvercle | vissé |
| Conformité ROHS | oui |
| Type de montage | Montage au mur/plafond |
| Plage de températures d’utilisation min. | -25 °C |
| Plage de températures d’utilisation max. | 65 °C |
| Résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C |
| Dimension | 191x151x126 |
| Matériau | Polycarbonate |
| Couleur | gris clair; RAL 7035 |
| Série de produit | série X |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 2,2155 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 2,2155 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Certificats (1)
Instructions et aides (1)
Images du produit (2)
Variantes
Type
Dimension intérieure
Nombre d'entrées
Indice de protection
Couleur
Réf. article
X10 LGR
177x137x110
10
IP67
gris clair; RAL 7035
2005016
X10 LGR-TR
177x137x110
10
IP67
gris / transparent
2005066
X10 SW
177x137x110
10
IP67
noir graphite ; RAL 9011
2005126
X10 SW-RO
177x137x110
10
IP67
noir / rouge
2005156
Couleur
X10 LGR
Réf. article
2005016
Dimension intérieure
177x137x110
Nombre d'entrées
10
Indice de protection
IP67
Couleur
gris clair; RAL 7035
X10 LGR-TR
Réf. article
2005066
Dimension intérieure
177x137x110
Nombre d'entrées
10
Indice de protection
IP67
Couleur
gris / transparent
X10 SW
Réf. article
2005126
Dimension intérieure
177x137x110
Nombre d'entrées
10
Indice de protection
IP67
Couleur
noir graphite ; RAL 9011
X10 SW-RO
Réf. article
2005156
Dimension intérieure
177x137x110
Nombre d'entrées
10
Indice de protection
IP67
Couleur
noir / rouge
