Boîte de dérivation X 16 avec bornier de raccordement

Type X16 T LGR

Réf. article 2005210

EAN 4012196584475

Fiche technique (PDF)

Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

2005210 / X16 T LGR

Dimension intérieure

227x177x110 mm

Nombre d'entrées

Indice de protection

IP67

Couleur

gris clair; RAL 7035

Unité de vente minimale : 1 Pièce

Pièce

Description

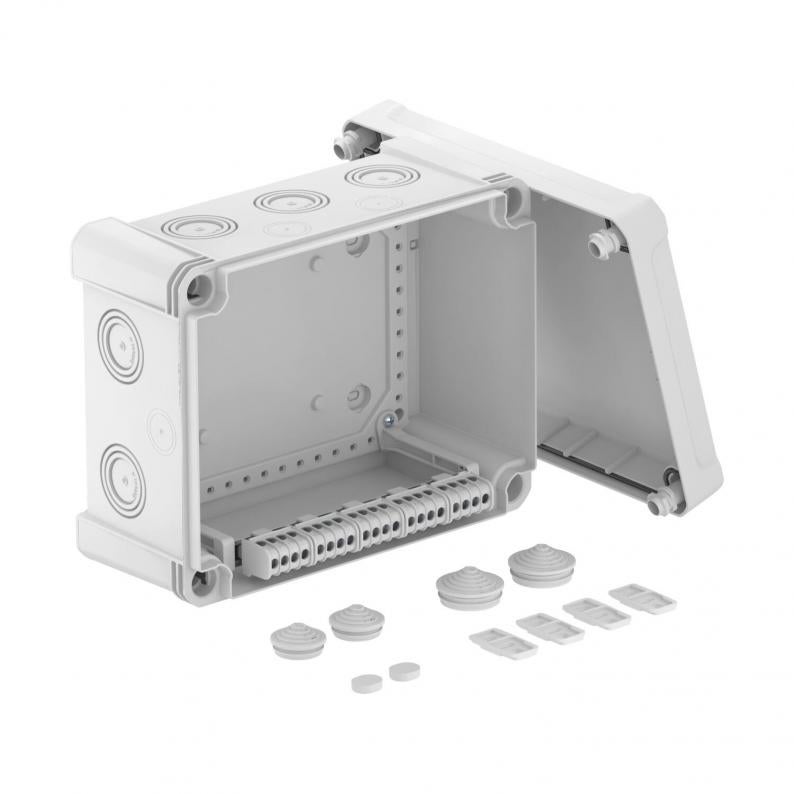

Boîtier de dérivation avec barrette de serrage pour le raccordement des câbles et conduits en intérieur et extérieur. Forme rectangulaire avec entrées défonçables. Convient pour le montage au mur / au plafond avec possibilité de fixation extérieure, de fixation intérieure ou de montage sur les dômes d’angle. Particulièrement résistant aux chocs avec IK09 Couvercle avec fermeture rapide, plombable. Fabriqué à partir de matériaux sans halogène et résistant aux UV. Bornes incluses.

5 borniers de raccordement avec 4 bornes chacun sont fournis en plus.

Boite de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, Température d'essai 650°C. Résistance aux chocs IK09 selon DIN EN 50102. Indice de protection IP67 selon DIN EN 60529
5 boniers de raccordement avec 4 bornes chacun sont fournis.

Données techniques

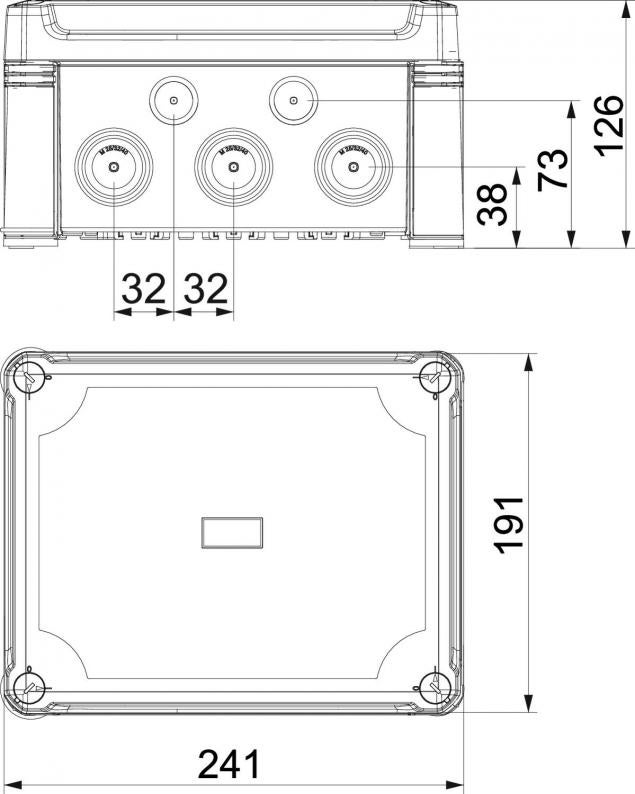

Dimensions

Longueur	241 mm
Largeur	191 mm
Hauteur	126 mm
Dimension intérieure	227x177x110 mm

Caractéristiques techniques

Anti-chocs	oui
Sans halogène	oui
Renforcé par fibres de verre	oui
Nombre d'entrées	10
Entrée par l'arrière	non
Couvercle transparent	non
Indice de protection	IP67
Tension nominale	750 V
Emboîtable	oui
Avec couvercle	oui
Fixation avec rattrapage d'aplomb	oui
Type d'entrée	Membrane graduelle à découper
Tension d'isolation de mesure Ui	750 V
Modèle testé antidéflagrant	non
Type du passage sur le boîtier	Prédécoupe
Avec blindage	non
Résistant aux intempéries	oui
Indice de protection code IK	IK09
Max. Section du conducteur	16 mm²
Section nominale min.	6 mm²
Section nominale max.	16 mm²
forme	rectangulaire
Équipement	Borne
Couvercle	non transparent
Fixation du couvercle	vissé
Conformité ROHS	sauf
Type de montage	Montage au mur/plafond
Plage de températures d’utilisation min.	-25 °C
Plage de températures d’utilisation max.	65 °C
Résistant aux flammes	selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C
Dimension	241x191x126
Matériau	Polycarbonate
Couleur	gris clair; RAL 7035
Série de produit	série X

Données environnementales

Emballage intégralement composé de carton recyclé	oui

Empreinte CO2 (GWP) du berceau à la porte	3,6174 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	3,6174 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
