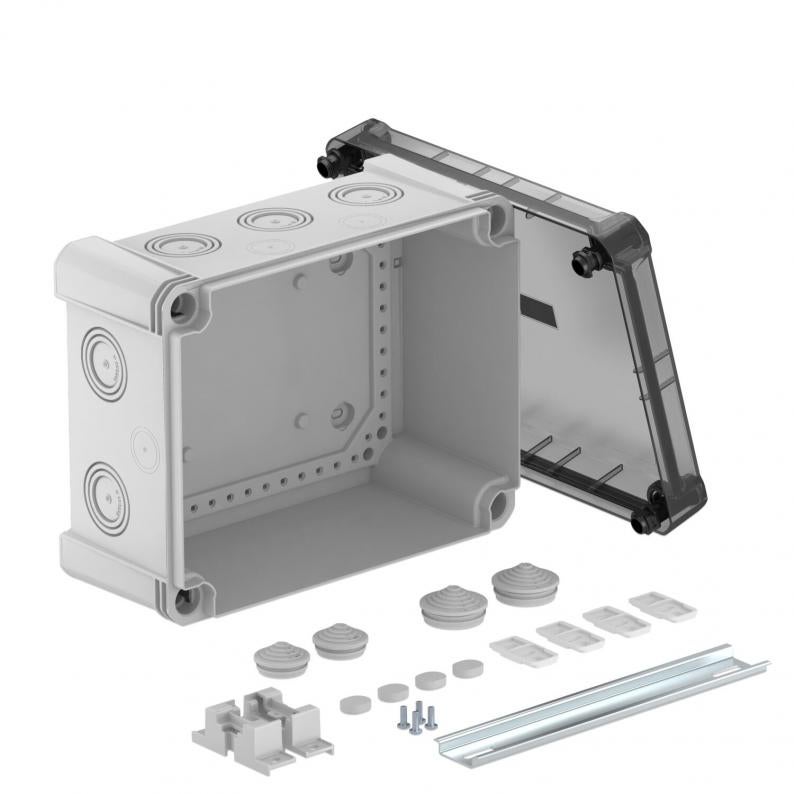

Boîte de dérivation X 16 avec rail DIN profilé
Type X16 R LGR-TR
Réf. article 2005100
EAN 4012196582778
Réf. article / Type
2005100 / X16 R LGR-TR
Dimension intérieure
227x177x110 mm
Nombre d'entrées
10
Indice de protection
IP67
Couleur
gris / transparent
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Boîte de dérivation avec rail DIN profilé pour connecter des câbles et des conduites en intérieur et en extérieur.. Forme rectangulaire avec entrées défonçables. Convient pour le montage au mur / au plafond avec possibilité de fixation extérieure, de fixation intérieure ou de montage sur les dômes d’angle. Particulièrement résistant aux chocs avec IK09 Couvercle transparent avec fermeture rapide, plombable. Fabriqué à partir de matériaux sans halogène et résistant aux UV.
Avec rail DIN profilé type 2069.
Boite de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, Température d'essai 650°C. Résistance aux chocs IK09 selon DIN EN 50102. Indice de protection IP67 selon DIN EN 60529
Avec couvercle transparent et rail DIN profilé type 2069 avec kit de fixation.
Avec rail DIN profilé type 2069.
Boite de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, Température d'essai 650°C. Résistance aux chocs IK09 selon DIN EN 50102. Indice de protection IP67 selon DIN EN 60529
Avec couvercle transparent et rail DIN profilé type 2069 avec kit de fixation.
Données techniques

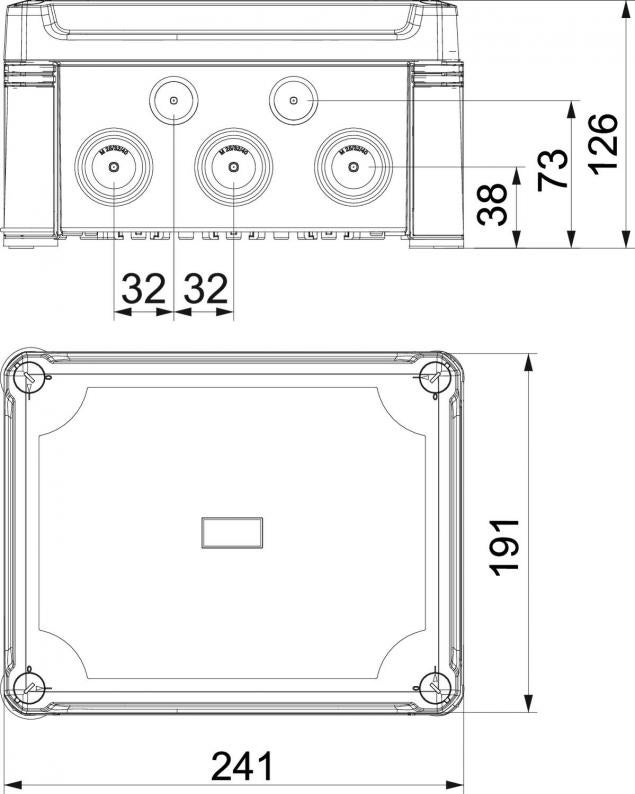

Dimensions
| Longueur | 241 mm |
|---|---|
| Largeur | 191 mm |
| Hauteur | 126 mm |
| Dimension intérieure | 227x177x110 mm |
Caractéristiques techniques
| Anti-chocs | oui |
|---|---|
| Sans halogène | oui |
| Renforcé par fibres de verre | oui |
| Nombre d'entrées | 10 |
| Entrée par l'arrière | non |
| Couvercle transparent | oui |
| Indice de protection | IP67 |
| Tension nominale | 750 V |
| Emboîtable | oui |
| Avec couvercle | oui |
| Fixation avec rattrapage d'aplomb | oui |
| Type d'entrée | Membrane graduelle à découper |
| Tension d'isolation de mesure Ui | 750 V |
| Modèle testé antidéflagrant | non |
| Type du passage sur le boîtier | Prédécoupe |
| Avec blindage | non |
| Résistant aux intempéries | oui |
| Indice de protection code IK | IK09 |
| Max. Section du conducteur | 16 mm² |
| Section nominale min. | 6 mm² |
| Section nominale max. | 16 mm² |
| forme | rectangulaire |
| Équipement | Rail de support |
| Couvercle | Transparent |
| Fixation du couvercle | vissé |
| Conformité ROHS | oui |
| Type de montage | Montage au mur/plafond |
| Plage de températures d’utilisation min. | -25 °C |
| Plage de températures d’utilisation max. | 65 °C |
| Résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C |
| Dimension | 241x191x126 |
| Matériau | Polycarbonate |
| Couleur | gris / transparent |
| Série de produit | série X |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 3,2889 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 3,2889 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
