Boîte de dérivation X02 avec presse-étoupes et bornes à fiches

Type X02 UT G LGR

Réf. article 2005244

EAN 4012196584550

Fiche technique (PDF)

Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

2005244 / X02 UT G LGR

Dimension intérieure

85x85x57 mm

Nombre d'entrées

Indice de protection

IP67

Couleur

gris clair; RAL 7035

Unité de vente minimale : 1 Pièce

Pièce

Description

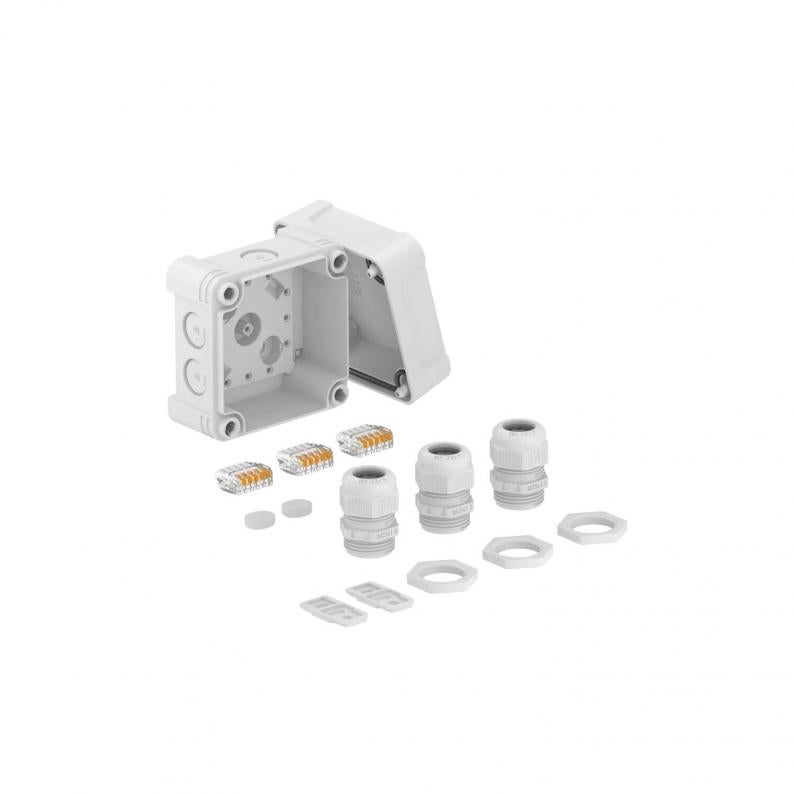

Boîtier de dérivation avec borne pour connecter des câbles et des conduites en intérieur et extérieur. Forme carrée avec entrées défonçables. Convient pour le montage au mur / au plafond avec possibilité de fixation extérieure, de fixation intérieure ou de montage sur les dômes d’angle. Particulièrement résistant aux chocs avec IK09 Couvercle avec fermeture rapide, plombable. Fabriqué à partir de matériaux sans halogène et résistant aux UV.

3 bornes universelles à fiche (5 pôles), 3 presse-étoupes V-TEC M20 et 3 contre-écrous sont fournis en plus.

Boite de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, Température d'essai 650°C. Résistance aux chocs IK09 selon DIN EN 50102. Indice de protection IP67 selon DIN EN 60529

Données techniques

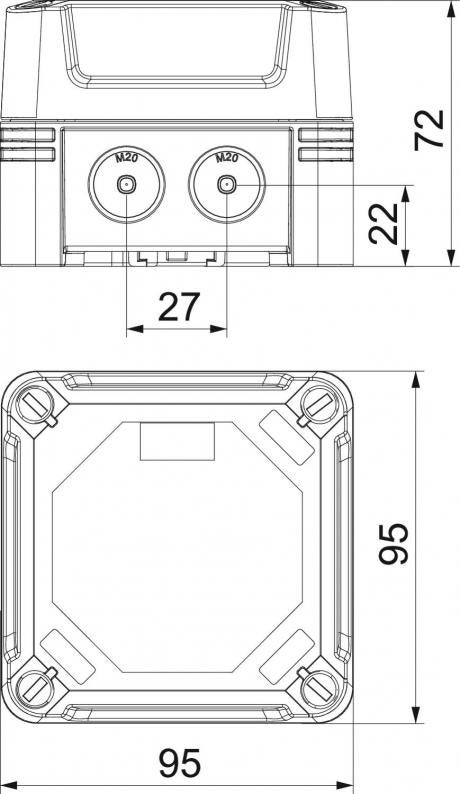

Dimensions

Longueur	95 mm
Largeur	95 mm
Hauteur	72 mm
Dimension intérieure	85x85x57 mm

Caractéristiques techniques

Anti-chocs	oui
Sans halogène	oui
Renforcé par fibres de verre	oui
Nombre d'entrées	7
Entrée par l'arrière	non
Couvercle transparent	non
Indice de protection	IP67
Tension nominale	750 V
Emboîtable	oui
Avec couvercle	oui
Fixation avec rattrapage d'aplomb	oui
Type d'entrée	Membrane graduelle à découper
Tension d'isolation de mesure Ui	750 V
Modèle testé antidéflagrant	non
Type du passage sur le boîtier	Prédécoupe
Avec blindage	non
Résistant aux intempéries	oui
Indice de protection code IK	IK09
Max. Section du conducteur	2,5 mm²
Section nominale min.	1 mm²
Section nominale max.	2,5 mm²
forme	carré
Équipement	Borne à fiche
Couvercle	non transparent
Fixation du couvercle	vissé
Conformité ROHS	oui
Type de montage	Montage au mur/plafond
Plage de températures d’utilisation min.	-25 °C
Plage de températures d’utilisation max.	65 °C
Résistant aux flammes	selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C
Dimension	95x95x72
Matériau	Polycarbonate
Couleur	gris clair; RAL 7035
Série de produit	série X

Données environnementales

Empreinte CO2 (GWP) du berceau à la porte	0,9365 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,9365 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
