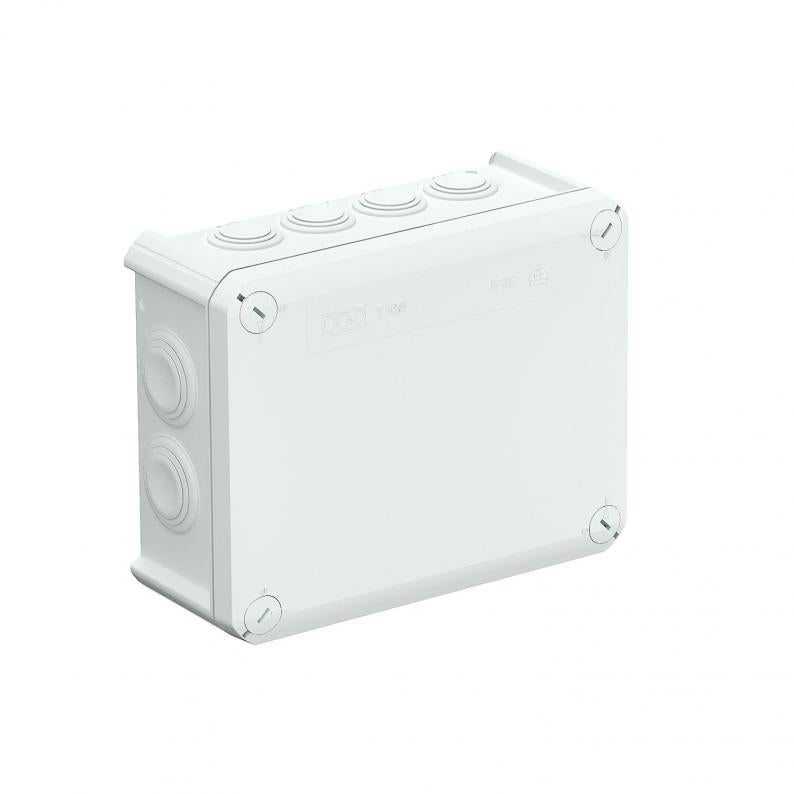

Boîte de jonction T 160, joint enfichable, ignifuge

Type T 160 F

Réf. article 2007355

EAN 4012195286554

Fiche technique (PDF)

Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

2007355 / T 160 F

Dimension intérieure

176x135x67 mm

Nombre d'entrées

Indice de protection

IP66

Couleur

gris clair; RAL 7035

Unité de vente minimale : 1 Pièce

Pièce

Description

Boite de dérivation pour le raccordement des câbles et conduits en intérieur et en extérieurs protégés. Forme rectangulaire avec des joints d’étanchéité sur les côtés et des entrées défonçables dans le fond. Convient pour le montage au mur / au plafond et sur des tôles de montage. Avec possibilité de fixation intérieure et de montage à travers le dôme angulaire. Couvercle avec fermeture rapide, plombable. Version ignifuge en polypropylène spécial

Boite de dérivation selon la norme DIN EN 60670. Ignifuge selon DIN EN 60695-2-11, température de contrôle 960°C. Résistance aux chocs IK05 selon la norme DIN EN 50102.

Données techniques

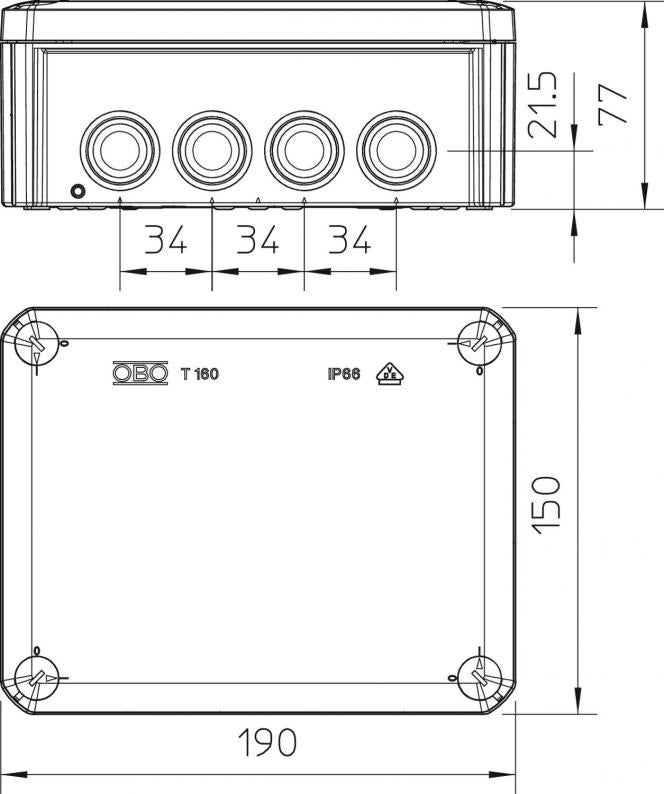

Dimensions

Longueur	190 mm
Largeur	150 mm
Hauteur	77 mm
Dimension intérieure	176x135x67 mm

Caractéristiques techniques

Type de l’entrée	Embout à tétine
Renforcé par fibres de verre	oui
Nombre d'entrées	12
Entrée par l'arrière	oui
Couvercle transparent	non
Indice de protection	IP66
Tension nominale	500 V
Emboîtable	oui
Avec couvercle	oui
Fixation avec rattrapage d'aplomb	oui
Type d'entrée	Câbles
Pour zone explosive	sans
Tension d'isolation de mesure Ui	500 V
Maintien en fonction	sans
Modèle testé antidéflagrant	non
Type du passage sur le boîtier	Membrane graduelle à découper
Avec blindage	non
Résistant aux intempéries	non
Indice de protection code IK	IK05
Pour zone explosive gaz	sans
Pour zone explosive poussières	sans
Section nominale min.	16 mm²
forme	rectangulaire
Équipement	sans
Couvercle	non transparent
Fixation du couvercle	vissé
Conformité ROHS	oui
Type de montage	Montage au mur/plafond
Plage de températures d’utilisation min.	-25 °C
Plage de températures d’utilisation max.	65 °C
Résistant aux flammes	selon la norme VDE 0471/DIN 695 partie 2-1, température de test 960 °C
Dimension	190x150x77
Matériau	Polypropylène, renforcé par fibre de verre
Couleur	gris clair; RAL 7035
Série de produit	T-Série

Données environnementales

Empreinte CO2 (GWP) du berceau à la porte	1,385 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	1,385 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
