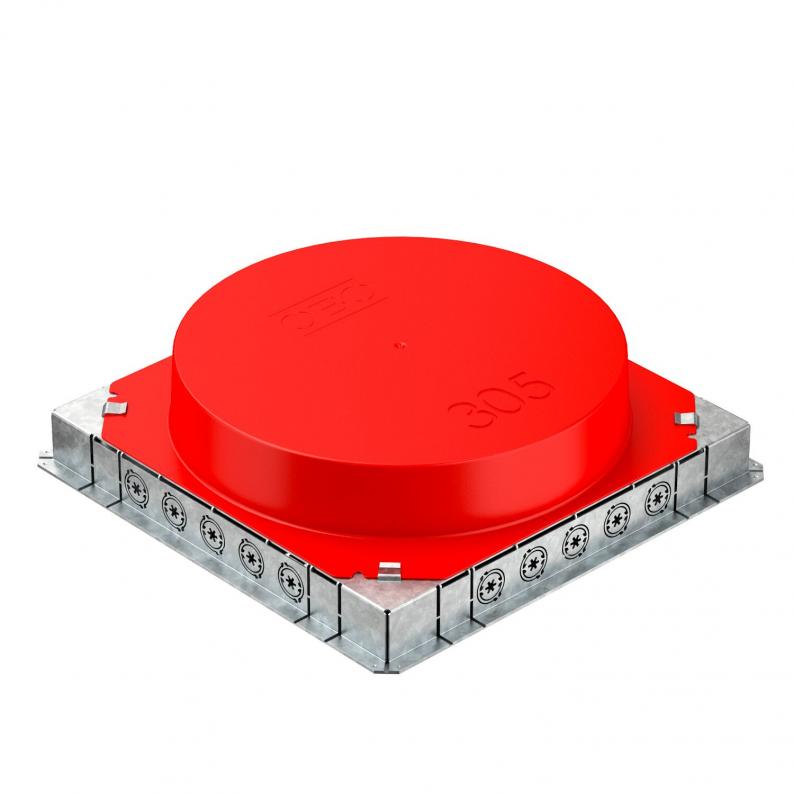

Boîte de sol sous plancher UDSR9 pour tuyau d'installation et goulotte en métal
Type UDSSD 25038 R9
Réf. article 7400359
EAN 4012195729891
Réf. article / Type
7400359 / UDSSD 25038 R9
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Boîte de sol de raccordement sous plancher avec une ouverture de montage fixe et non modifiable de Ø 305 mm pour une unité d'installation R9. L'ouverture de montage est réalisée à l'aide d'un élément de coffrage compris dans la livraison. La boîte sous plancher est dotée d'ouvertures de montage pour goulottes sous plancher à 2 ou 3 compartiments en tôle de taille nominale 25038 ainsi que de six tuyaux d'installation M20 ou M25 sur les quatre côtés. La boîte s'utilise principalement dans des planchers constitués de chape en ciment d’une hauteur jusqu’à 95 mm.
Données techniques

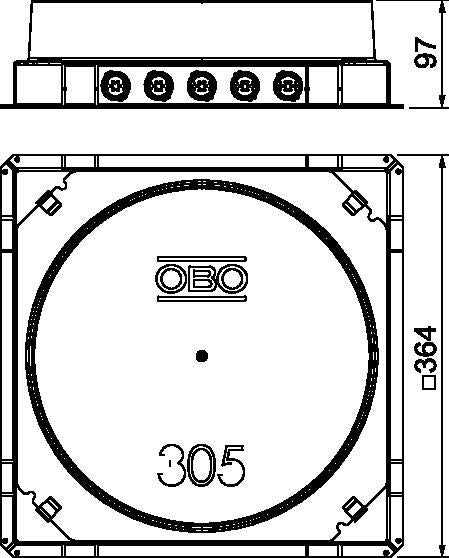

Dimensions
| Longueur | 364 mm |
|---|---|
| Largeur | 364 mm |
| Hauteur | 96 mm |
| Cote d Ø | 305 mm |
Caractéristiques techniques
| Hauteur de chape min. | 65 mm |
|---|---|
| Hauteur de chape max. | 95 mm |
| Largeur de goulotte min. | 190 mm |
| Largeur de goulotte max. | 250 mm |
| Dimension nominale pour boîtier d'appareillages | R9 |
| Dimension nominale | 250 mm |
| Hauteur de goulotte min. | 38 mm |
| Hauteur de goulotte max. | 38 mm |
| Dimension | 364x364x97 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Série de produit | Boîtier de tirage sous plancher UDS |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 9,8864 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 9,8864 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
