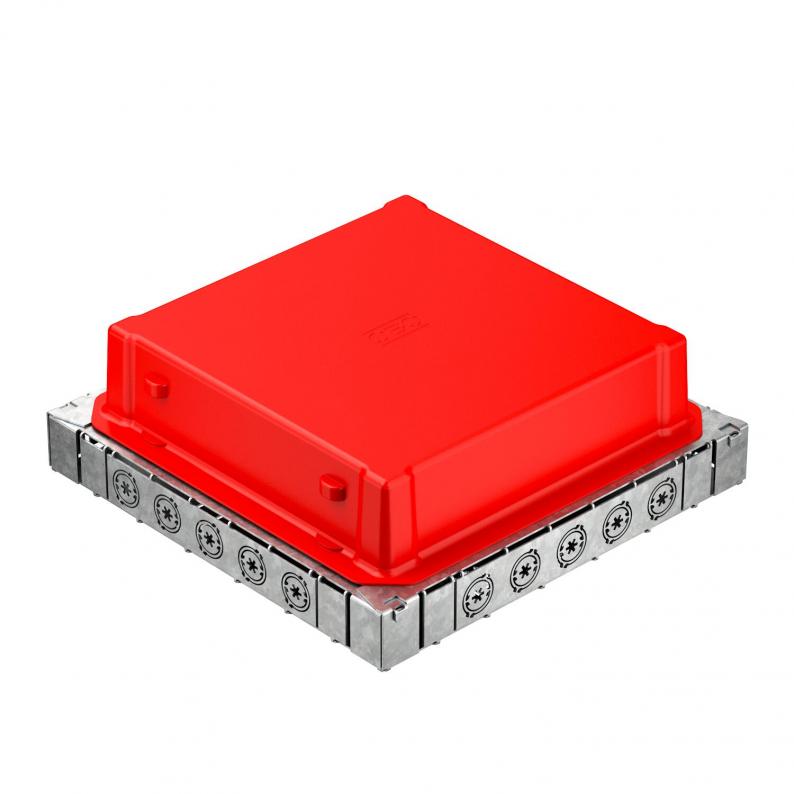

Boîte sous plancher UDS9 pour tuyau d'installation et goulotte en métal
Type UDSSD 25038 9
Réf. article 7400353
EAN 4012195729839
Réf. article / Type
7400353 / UDSSD 25038 9
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Boîte de raccordement sous plancher avec ouverture de montage fixe et non modifiable pour une unité d'installation de taille nominale 9. L'ouverture de montage est réalisée à l'aide d'un élément de coffrage compris dans la livraison. La boîte sous plancher est dotée d'ouvertures de montage pour goulottes sous plancher à 2 ou 3 compartiments en tôle de taille nominale 25038 ainsi que de six tuyaux d'installation M20 ou M25 sur les quatre côtés. Les boîtes s'utilisent principalement dans des planchers constitués d'une chape en ciment, d'une hauteur de montage jusqu'à 105 mm.
Données techniques
Dimensions
| Longueur | 308 mm |
|---|---|
| Largeur | 308 mm |
| Hauteur | 106 mm |
Caractéristiques techniques
| Hauteur de chape min. | 65 mm |
|---|---|
| Hauteur de chape max. | 100 mm |
| Plage de réglage min. | 62 mm |
| Plage de réglage max. | 106 mm |
| Compatible avec le conduit noyé dans la chape | non |
| Compatible avec le conduit fermé affleurant avec la chape | non |
| Largeur de goulotte min. | 250 mm |
| Largeur de goulotte max. | 250 mm |
| Ouverture de montage pour réservoir en saillie | non |
| Nombre d'appareillages montables | 1 |
| Possibilité d'installation du joint | non |
| Découplable | non |
| Tôle de fond | non |
| Convient pour goulotte noyée | non |
| à encastrer affleurant avec le sol | non |
| Ouverture de montage pour unité de montage | carré |
| pour raccord de tuyau | oui |
| Dimension nominale pour boîtier d'appareillages | 9 |
| Dimension nominale | 380 mm |
| Indice de protection (IP) en utilisation | IP20 |
| Conformité ROHS | oui |
| Hauteur de goulotte min. | 38 mm |
| Hauteur de goulotte max. | 38 mm |
| Dimension | 308x308x92 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Série de produit | Boîtier de tirage sous plancher UDS |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 7,9691 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 7,9691 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
