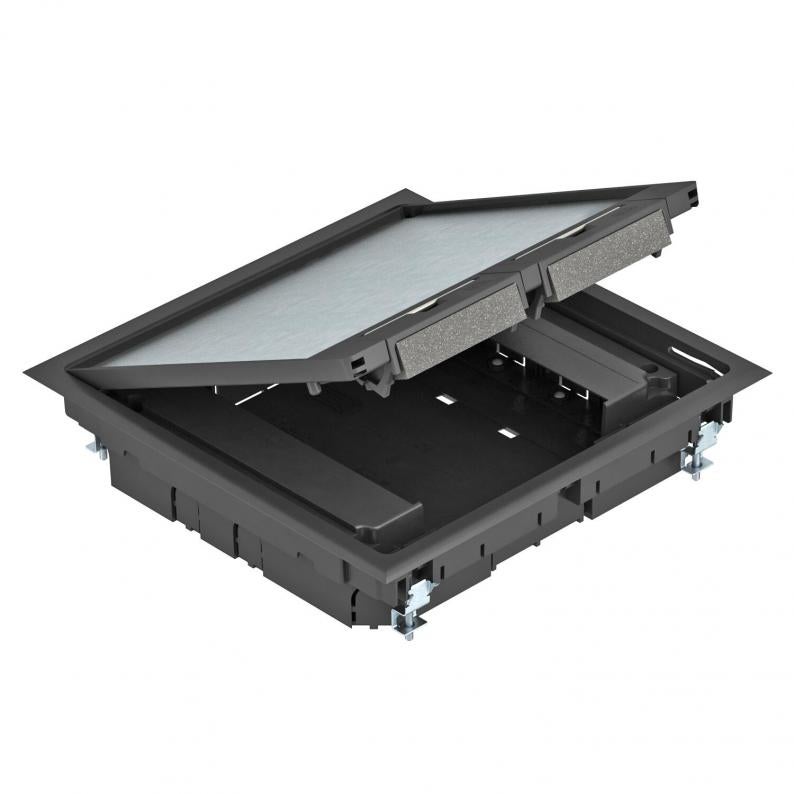

Boîtier de sol carré pour hauteur de chape de 55 mm
Type GES9 55U V 9011
Réf. article 7405039
EAN 4012195674443
Réf. article / Type
Épaisseur du revêtement de sol
Dimension nominale pour boîtier d'appareillages
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Boîtier de sol GES9 avec une hauteur de montage fixe de 55 mm pour les systèmes de goulottes en intérieur, dans des locaux secs avec des sols nettoyés à sec. Avec deux boîtiers de montage pour le montage vertical d'appareillages Modul 45 et quatre décharges de traction. Pour le montage des appareillages Modul 45, deux cadres de montage sont nécessaires.
Le montage des modules de données s'effectue avec deux plaques de montage MPMT45 max. en option.
Le boîtier de sol est équipé d'équerres de fixation universelles.
Le montage des modules de données s'effectue avec deux plaques de montage MPMT45 max. en option.
Le boîtier de sol est équipé d'équerres de fixation universelles.
Données techniques

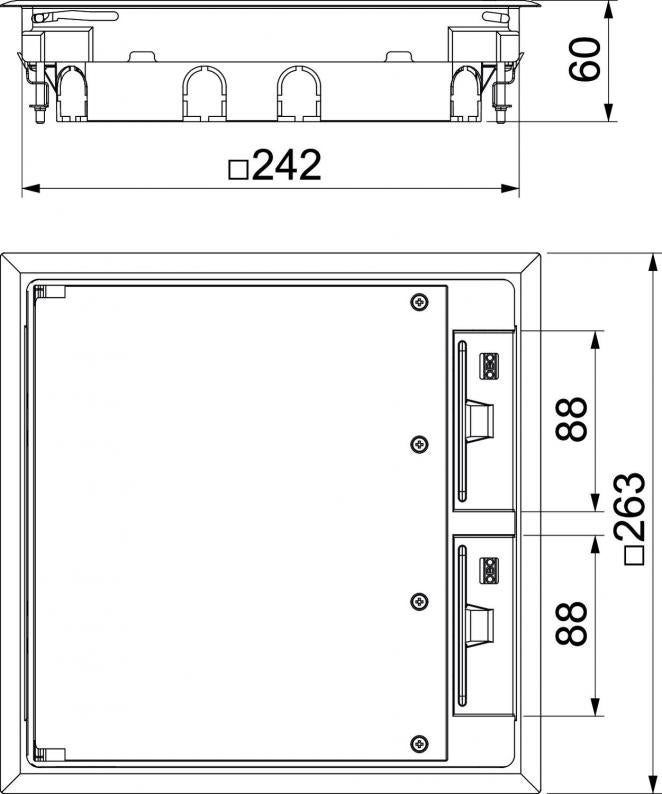

Dimensions
| Longueur | 263 mm |
|---|---|
| Largeur | 263 mm |
| Hauteur | 59 mm |
| Dimension h | 55 mm |
Caractéristiques techniques
| Hauteur de chape min. | 55 mm |
|---|---|
| Hauteur de plancher min. | 58 mm |
| Épaisseur du revêtement de sol | 5 mm |
| Compatible avec le conduit noyé dans la chape | oui |
| Compatible avec le conduit fermé affleurant avec la chape | oui |
| Nombre d'appareillages montables | 8 |
| Possibilité d'installation du joint | non |
| Longueur cote de montage | 242 mm |
| Largeur cote de montage | 242 mm |
| Convient pour goulotte noyée | oui |
| Convient pour montage dans plancher technique | oui |
| convient pour montage dans des faux-planchers | oui |
| Entretien du sol | sécher |
| Modèle de cadre | Cadre de protection de moquette |
| Convient pour nettoyage à l'eau | non |
| Profondeur de montage | 58 mm |
| Avec évidement pour l'insertion du revêtement de sol | non |
| Cadre de protection du revêtement de sol | oui |
| Modèle Sortie de câble | Sortie de cordon pivotante |
| Support d'appareillage pour le logement de paniers appareillage | non |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | 9 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | carré |
| Mécanisme d'ouverture | poignée étrier |
| Conformité ROHS | oui |
| Plage de serrage D min. | 9 mm |
| Plage de serrage D max. | 31 mm |
| Dimension | 263x263x59 |
| Matériau | Polyamide |
| Couleur | noir graphite ; RAL 9011 |
| Série de produit | GES |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 6,3663 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 6,3663 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
MT45V 4
7408670
Unité de vente minimale : 5 Pièce
5Pièce
Pièce
MT45V 3
7408672
Unité de vente minimale : 5 Pièce
5Pièce
Pièce
MT45V 3+1
7408680
Unité de vente minimale : 5 Pièce
5Pièce
Pièce
MT45V 2+2
7408682
Unité de vente minimale : 5 Pièce
5Pièce
Pièce
MT45V TW
7408693
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
MT45V 3 3WS V
7408697
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7408670
Cadre de montage pour quatre appareillages Modul 45® simplesType
MT45V 4
Unité de vente minimale : 5 Pièce
5Pièce
Pièce
Réf. article 7408672
Cadre de montage pour trois appareillages Modul 45® simplesType
MT45V 3
Unité de vente minimale : 5 Pièce
5Pièce
Pièce
Réf. article 7408680
Cadre de montage pour combinaison d'appareillages Modul 45® triples et simplesType
MT45V 3+1
Unité de vente minimale : 5 Pièce
5Pièce
Pièce
