Boîtier de sol GES4 avec coulisseau d'arrêt

Boîtier de sol GES4 avec coulisseau d'arrêt

Type GES4-2U10T 7011
Réf. article 7405145
EAN 4012195890645
Afficher toutes les variantes
Réf. article / Type
Épaisseur du revêtement de sol
Couleur

Unité de vente minimale : 1 Pièce

Pièce

Description

Boîtier de sol avec coulisseau d'arrêt pour 6 appareillages individuels Modul 45 maximum sur 2 supports universels UT3, insertion dans les systèmes de goulottes et dans les faux planchers en intérieur.Évidement prédéfini de 5 mm pour l'insertion du revêtement de sol dans le couvercle rabattable, réglage possible à 3, 8 ou 10 mm si nécessaire.
Boîtier de sol avec coulisseau d'arrêt, 2 compartiments, pour la pose du support de montage MT4. Il est possible d'installer 2 plaques de recouvrement de forme APMT2

Évidement prédéfini de 5 mm pour l'insertion du revêtement de sol dans le couvercle rabattable, réglage possible à 3, 8 ou 10 mm si nécessaire.

Possibilité d'utiliser jusqu'à 4 appareillages d'installation avec une plaque centrale de 50.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Allemagne
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Empreinte CO₂ (PCF)
  • Emballage sans plastique
  • Emballage intégralement composé de carton recyclé

Données techniques

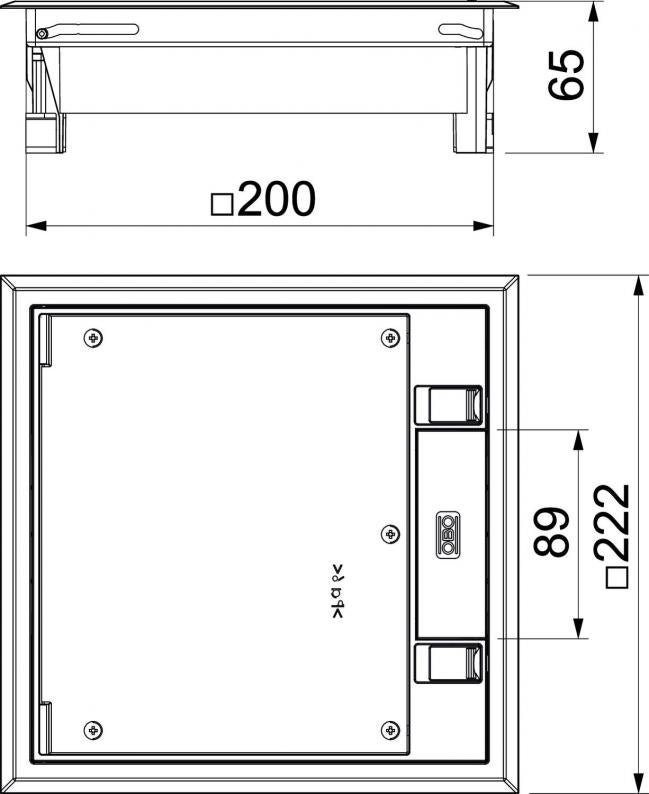

Dimensions

Longueur222 mm
Largeur222 mm
Hauteur65 mm

Caractéristiques techniques

Dimensions de la découpe201x201 mm
Hauteur de chape min.73 mm
Hauteur de plancher min.73 mm
Épaisseur du revêtement de sol5 mm
Compatible avec le conduit noyé dans la chapeoui
Compatible avec le conduit fermé affleurant avec la chapenon
Nombre d'appareillages montables6
Possibilité d'installation du jointnon
Longueur cote de montage201 mm
Largeur cote de montage201 mm
Convient pour goulotte noyéeoui
Convient pour montage dans plancher techniqueoui
convient pour montage dans des faux-planchersoui
Entretien du solsécher
Modèle de cadreCadre de protection de moquette
Nombre de paniers support appareillage2
Convient pour nettoyage à l'eaunon
Profondeur de montage73 mm
Avec évidement pour l'insertion du revêtement de soloui
Cadre de protection du revêtement de soloui
Modèle Sortie de câbleSortie de cordon pivotante
Support d'appareillage pour le logement de paniers appareillageoui
Indice de protection code IKIK08
Type du système d'encastrementUT3
Modèle pour charges lourdesnon
Dimension nominale pour boîtier d'appareillages4
HomologationsNF
Indice de protection (IP) en utilisationIP20
Indice de protection (IP) hors utilisationIP40
Charge verticale, petite surfacejusqu'à 2 000 N
Charge verticale, grande surfacejusqu'à 3 000 N
Modèlecarré
Mécanisme d'ouverturepoussoir
Conformité ROHSsauf
Plage de serrage D min.8 mm
Plage de serrage D max.75 mm
Dimension222x222x65
MatériauPolyamide
Couleurgris fer ; RAL 7011
Épaisseur du revêtement de sol max.10 mm
Série de produitGES

Données environnementales

Emballage intégralement composé de carton recycléoui
Emballage sans plastiqueoui
Empreinte CO2 (GWP) du berceau à la porte3,6425 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)3,6425 kg CO₂e
Date de détermination valeur CO22025-05-14T00:00:00.000+0200
Declared UnitPièce
Declared Unit Quantity1

Accessoires

Accessoires système
Type
GES RV

Unité de vente minimale : 2 Pièce

Pièce

Type
MTM 2C

Unité de vente minimale : 1 Pièce

Pièce

Type
MTU 2

Unité de vente minimale : 1 Pièce

Pièce

Téléchargements

0 sélectionné

Fiche technique (1)
Catalogues et brochures (1)
Déclarations (3)
Certificats (1)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (2)

Variantes

Couleur
GES4-2U10T 7011
Réf. article
7405145
Épaisseur du revêtement de sol
5
Dimension nominale pour boîtier d'appareillages
4
Couleur
gris fer ; RAL 7011
GES4-2U10T 9011
Réf. article
7405146
Épaisseur du revêtement de sol
5
Dimension nominale pour boîtier d'appareillages
4
Couleur
noir graphite ; RAL 9011
