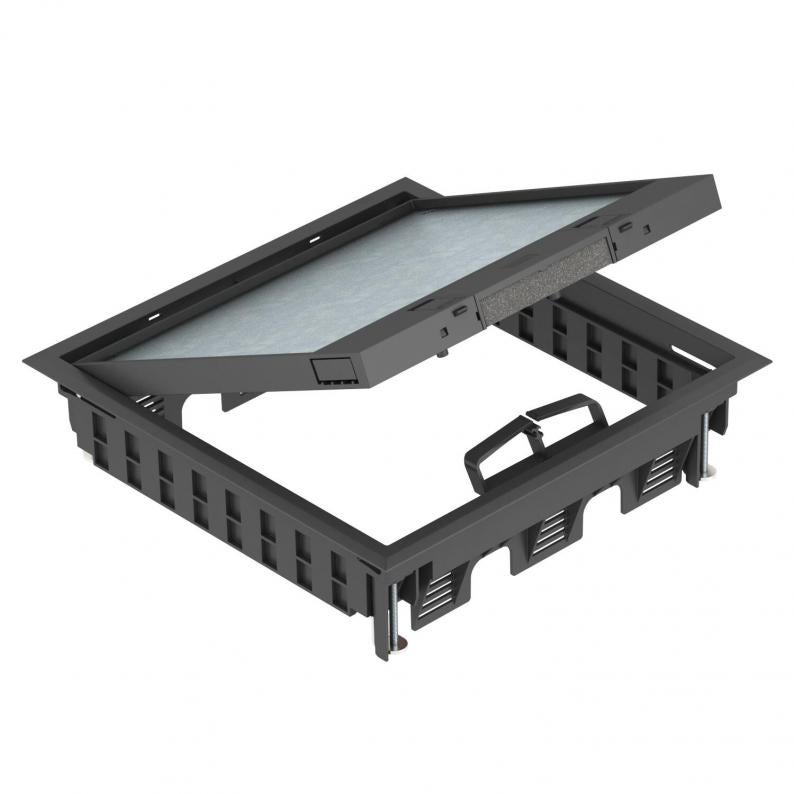

Boîtier de sol GES9-3S avec coulisseau d'arrêt
Type GES9-3S U 9011
Réf. article 7405085
EAN 4012196460557
Réf. article / Type
Épaisseur du revêtement de sol
Couleur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Boîtier de sol avec coulisseau d'arrêt pour 12 appareillages individuels Modul 45 maximum sur 3 supports universels UT4, insertion dans les systèmes de goulottes et dans les faux planchers en intérieur.
Évidement prédéfini de 5 mm pour l'insertion du revêtement de sol dans le couvercle rabattable, réglage possible sur 10 mm si nécessaire.
Boîtier de sol avec coulisseau d'arrêt, 3 compartiments, pour la pose des supports de montage MT9. Il est possible d'installer 3 plaques de recouvrement de forme APMT5.
Évidement prédéfini de 5 mm pour l'insertion du revêtement de sol dans le couvercle rabattable, réglage possible sur 10 mm si nécessaire.
Évidement prédéfini de 5 mm pour l'insertion du revêtement de sol dans le couvercle rabattable, réglage possible sur 10 mm si nécessaire.
Boîtier de sol avec coulisseau d'arrêt, 3 compartiments, pour la pose des supports de montage MT9. Il est possible d'installer 3 plaques de recouvrement de forme APMT5.
Évidement prédéfini de 5 mm pour l'insertion du revêtement de sol dans le couvercle rabattable, réglage possible sur 10 mm si nécessaire.
Possibilité d'utiliser jusqu'à 9 appareillages d'installation avec une plaque centrale de 50.
Données techniques

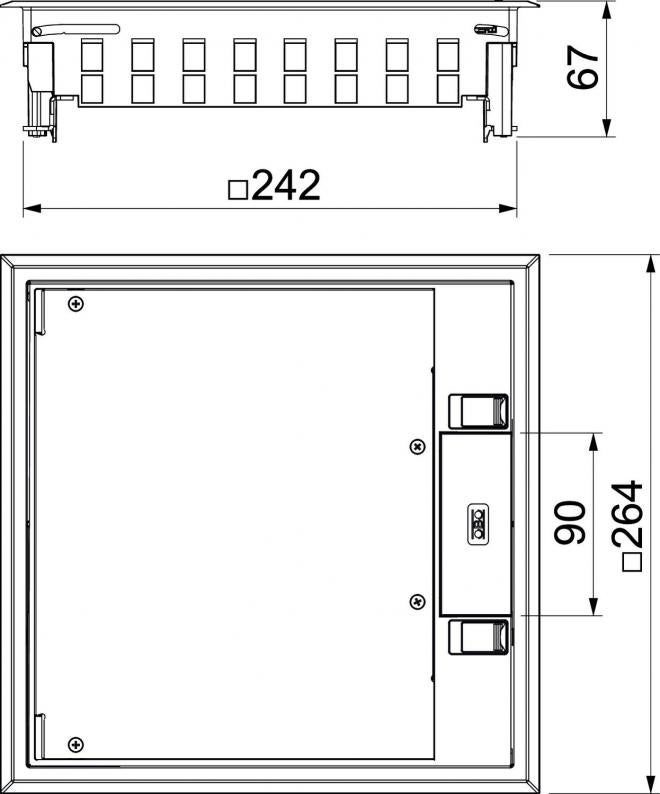

Dimensions
| Longueur | 264 mm |
|---|---|
| Largeur | 264 mm |
| Hauteur | 67 mm |
Caractéristiques techniques
| Hauteur de plancher min. | 73 mm |
|---|---|
| Épaisseur du revêtement de sol | 5 mm |
| Compatible avec le conduit noyé dans la chape | oui |
| Compatible avec le conduit fermé affleurant avec la chape | non |
| Nombre d'appareillages montables | 12 |
| Possibilité d'installation du joint | non |
| Longueur cote de montage | 244 mm |
| Largeur cote de montage | 244 mm |
| Convient pour goulotte noyée | oui |
| Convient pour montage dans plancher technique | oui |
| convient pour montage dans des faux-planchers | oui |
| Entretien du sol | sécher |
| Modèle de cadre | Cadre de protection de moquette |
| Nombre de paniers support appareillage | 3 |
| Convient pour nettoyage à l'eau | non |
| Profondeur de montage | 73 mm |
| Avec évidement pour l'insertion du revêtement de sol | oui |
| Cadre de protection du revêtement de sol | oui |
| Modèle Sortie de câble | Sortie de cordon pivotante |
| Support d'appareillage pour le logement de paniers appareillage | oui |
| Indice de protection code IK | IK08 |
| Type du système d'encastrement | UT4 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | 9 |
| Homologations | NF |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP40 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | carré |
| Mécanisme d'ouverture | poussoir |
| Conformité ROHS | oui |
| Plage de serrage D min. | 8 mm |
| Plage de serrage D max. | 76 mm |
| Dimension | 264x264x67 |
| Matériau | Polyamide |
| Couleur | noir graphite ; RAL 9011 |
| Épaisseur du revêtement de sol max. | 10 mm |
| Série de produit | GES |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 5,8682 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 5,8682 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
MTM 2C
7407788
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
MTU 3
7407840
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
UT4 45 4
7408727
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7407536
Dispositif de réglage en hauteurType
GES RV
Unité de vente minimale : 2 Pièce
2Pièce
Pièce
Réf. article 7407788
Plaque de support 2 x type C pour support de montageType
MTM 2C
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Type
MTU 3
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
