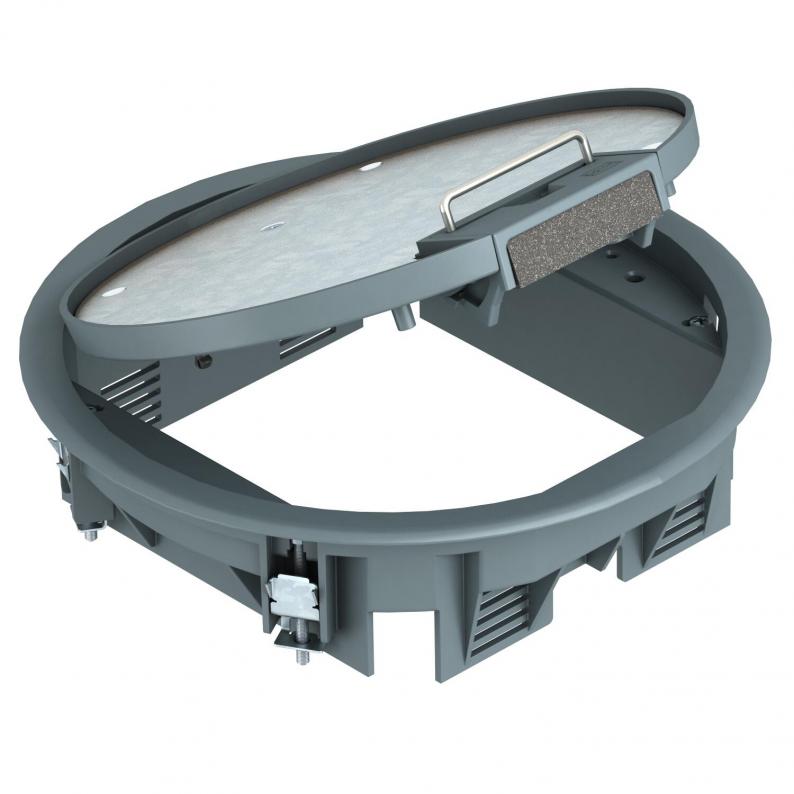

Boîtier de sol GESR4 avec poignée étrier
Type GESR4 U 7011
Réf. article 7405436
EAN 4012195103684
Réf. article / Type
Épaisseur du revêtement de sol
Couleur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Boîtier de sol avec poignée étrier pour 6 appareillages individuels Modul 45 maximum sur 2 supports universels UT3, insertion dans les systèmes de goulottes et les faux planchers en intérieur.
Boîtier de sol avec poignée étrier, 2 emplacements, pour la pose du support de montage MT4. Il est possible d'installer 2 plaques de recouvrement de forme APMT2
Boîtier de sol avec poignée étrier, 2 emplacements, pour la pose du support de montage MT4. Il est possible d'installer 2 plaques de recouvrement de forme APMT2
Possibilité d'utiliser jusqu'à 4 appareillages d'installation avec une plaque centrale de 50.
Données techniques
Caractéristiques techniques
| Hauteur de plancher min. | 73 mm |
|---|---|
| Épaisseur du revêtement de sol | 5 mm |
| Compatible avec le conduit noyé dans la chape | oui |
| Compatible avec le conduit fermé affleurant avec la chape | oui |
| Nombre d'appareillages montables | 6 |
| Possibilité d'installation du joint | non |
| Diamètre de montage | 215 |
| Convient pour goulotte noyée | oui |
| Convient pour montage dans plancher technique | oui |
| convient pour montage dans des faux-planchers | oui |
| Entretien du sol | sécher |
| Modèle de cadre | Cadre de protection de moquette |
| Nombre de paniers support appareillage | 2 |
| Convient pour nettoyage à l'eau | non |
| Profondeur de montage | 73 mm |
| Diamètre extérieur | 234 mm |
| Avec évidement pour l'insertion du revêtement de sol | oui |
| Cadre de protection du revêtement de sol | oui |
| Modèle Sortie de câble | Sortie de cordon pivotante |
| Support d'appareillage pour le logement de paniers appareillage | oui |
| Indice de protection code IK | IK08 |
| Type du système d'encastrement | UT3 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | R4 |
| Homologations | NF |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP40 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | rond |
| Mécanisme d'ouverture | poignée étrier |
| Conformité ROHS | oui |
| Plage de serrage D min. | 7 mm |
| Plage de serrage D max. | 31 mm |
| Dimension | Ø234x61 |
| Matériau | Polyamide |
| Couleur | gris fer ; RAL 7011 |
| Série de produit | GESR |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 1,8225 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,8225 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
MTM 2C
7407788
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
MTU 2
7407836
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
UT3 45 3
7408723
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7407536
Dispositif de réglage en hauteurType
GES RV
Unité de vente minimale : 2 Pièce
2Pièce
Pièce
Réf. article 7407788
Plaque de support 2 x type C pour support de montageType
MTM 2C
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Type
MTU 2
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (1)
Déclarations (3)
Certificats (1)
Images du produit (2)
Téléchargements de données 3D (2)
Variantes
Type
Épaisseur du revêtement de sol
Dimension nominale pour boîtier d'appareillages
Couleur
Réf. article
GESR4 U 7011
5
R4
gris fer ; RAL 7011
7405436
GESR4 U 9011
5
R4
noir graphite ; RAL 9011
7405440
GESR4 U 1019
5
R4
beige gris ; RAL 1019
7405444
Couleur
GESR4 U 7011
Réf. article
7405436
Épaisseur du revêtement de sol
5
Dimension nominale pour boîtier d'appareillages
R4
Couleur
gris fer ; RAL 7011
GESR4 U 9011
Réf. article
7405440
Épaisseur du revêtement de sol
5
Dimension nominale pour boîtier d'appareillages
R4
Couleur
noir graphite ; RAL 9011
GESR4 U 1019
Réf. article
7405444
Épaisseur du revêtement de sol
5
Dimension nominale pour boîtier d'appareillages
R4
Couleur
beige gris ; RAL 1019
