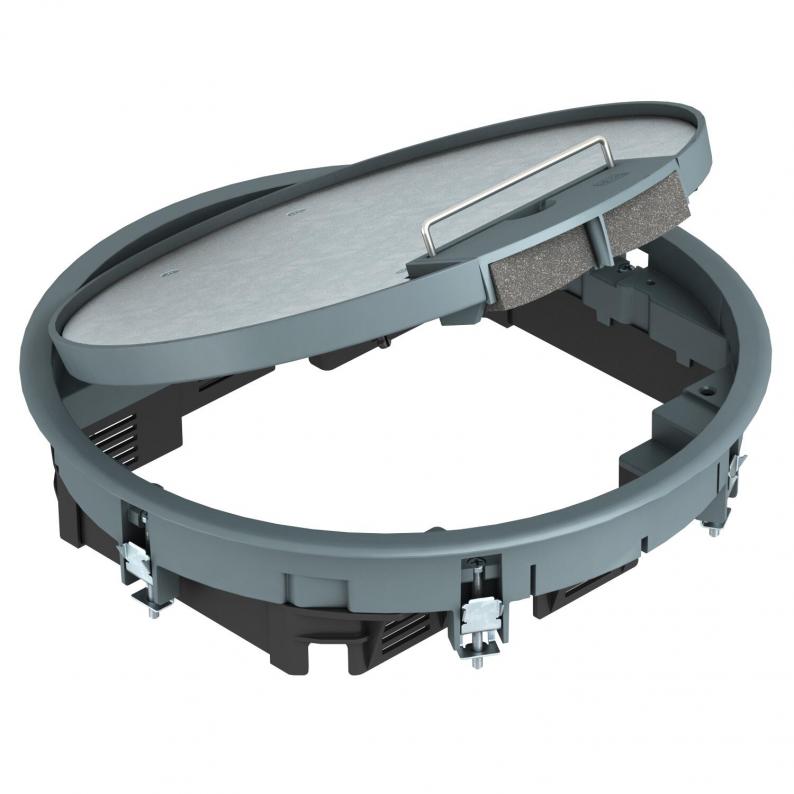

Boîtier de sol GESR7 avec poignée étrier

Boîtier de sol GESR7 avec poignée étrier

Type GESR7 10U 7011
Réf. article 7405452
EAN 4012195103783
Afficher toutes les variantes
Réf. article / Type
Épaisseur du revêtement de sol
Couleur

Unité de vente minimale : 1 Pièce

Pièce

Description

Boîtier de sol avec poignée étrier pour 10 appareillages individuels Modul 45 maximum sur 2 supports universels UT3 et un support universel UT4, insertion dans les systèmes de conduits et les faux planchers en intérieur.

Possibilité d'utiliser jusqu'à 7 appareillages d'installation avec une plaque centrale de 50.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Allemagne
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Empreinte CO₂ (PCF)
  • Emballage intégralement composé de carton recyclé

Données techniques

Caractéristiques techniques

Hauteur de plancher min.78 mm
Épaisseur du revêtement de sol5 mm
Compatible avec le conduit noyé dans la chapeoui
Compatible avec le conduit fermé affleurant avec la chapeoui
Nombre d'appareillages montables10
Possibilité d'installation du jointnon
Diamètre de montage275
Convient pour goulotte noyéeoui
Convient pour montage dans plancher techniqueoui
convient pour montage dans des faux-planchersoui
Entretien du solsécher
Modèle de cadreCadre de protection de moquette
Nombre de paniers support appareillage3
Convient pour nettoyage à l'eaunon
Profondeur de montage78 mm
Diamètre extérieur294 mm
Avec évidement pour l'insertion du revêtement de soloui
Cadre de protection du revêtement de soloui
Modèle Sortie de câbleSortie de cordon pivotante
Support d'appareillage pour le logement de paniers appareillageoui
Indice de protection code IKIK08
Type du système d'encastrementUT3 / UT4
Modèle pour charges lourdesnon
Dimension nominale pour boîtier d'appareillagesR7
HomologationsNF
Indice de protection (IP) en utilisationIP20
Indice de protection (IP) hors utilisationIP40
Charge verticale, petite surfacejusqu'à 3 000 N
Charge verticale, grande surfacejusqu'à 5 000 N
Modèlerond
Mécanisme d'ouverturepoignée étrier
Conformité ROHSoui
Plage de serrage D min.14 mm
Plage de serrage D max.36 mm
DimensionØ294x66
MatériauPolyamide
Couleurgris fer ; RAL 7011

Données environnementales

Emballage intégralement composé de carton recycléoui
Empreinte CO2 (GWP) du berceau à la porte8,3902 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)8,3902 kg CO₂e
Date de détermination valeur CO22025-05-14T00:00:00.000+0200
Declared UnitPièce
Declared Unit Quantity1

Accessoires

Accessoires système
Type
GES RV

Unité de vente minimale : 2 Pièce

Pièce

Type
MTM 2C

Unité de vente minimale : 1 Pièce

Pièce

Type
MTU 2

Unité de vente minimale : 1 Pièce

Pièce

Téléchargements

0 sélectionné

Fiche technique (1)
Catalogues et brochures (1)
Déclarations (3)
Certificats (1)
Images du produit (2)
Téléchargements de données 3D (2)

Variantes

Couleur
GESR7 10U 7011
Réf. article
7405452
Épaisseur du revêtement de sol
5
Dimension nominale pour boîtier d'appareillages
R7
Couleur
gris fer ; RAL 7011
GESR7 10U 9011
Réf. article
7405456
Épaisseur du revêtement de sol
5
Dimension nominale pour boîtier d'appareillages
R7
Couleur
noir graphite ; RAL 9011
GESR7 10U 1019
Réf. article
7405460
Épaisseur du revêtement de sol
5
Dimension nominale pour boîtier d'appareillages
R7
Couleur
beige gris ; RAL 1019
