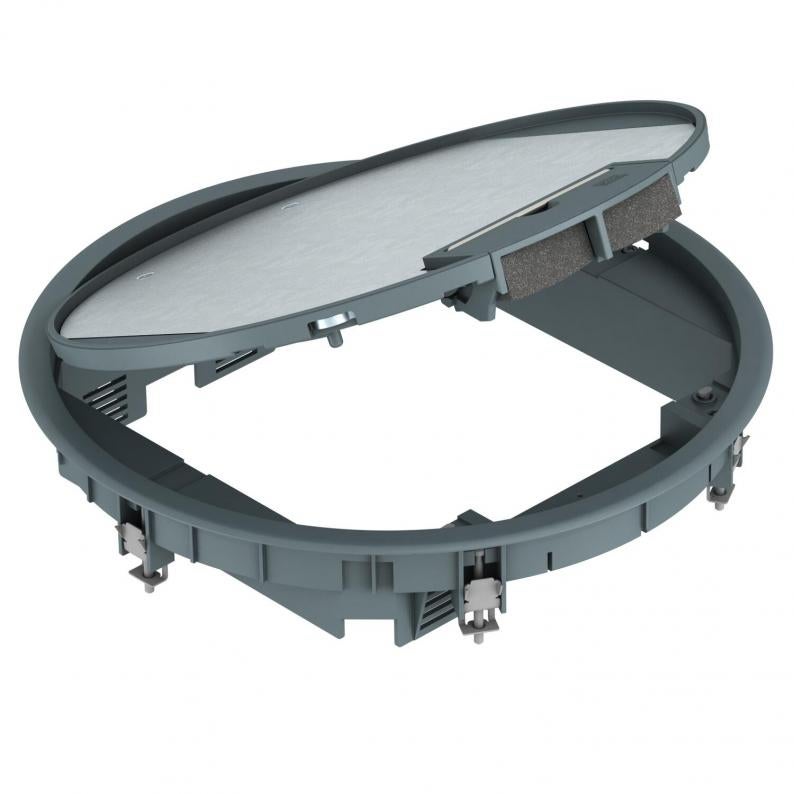

Boîtier de sol GESR9 avec poignée étrier
Type GESR9 U 7011
Réf. article 7405528
EAN 4012195104162
Réf. article / Type
Épaisseur du revêtement de sol
Couleur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Boîtier de sol avec poignée étrier pour 12 appareillages individuels Modul 45 maximum sur 3 supports universels UT4, insertion dans les systèmes de goulottes et les faux planchers en intérieur.
Possibilité d'utiliser jusqu'à 9 appareillages d'installation avec une plaque centrale de 50.
Données techniques
Dimensions
| Longueur | 324 mm |
|---|---|
| Largeur | 324 mm |
| Hauteur | 62 mm |
Caractéristiques techniques
| Hauteur de plancher min. | 73 mm |
|---|---|
| Épaisseur du revêtement de sol | 5 mm |
| Compatible avec le conduit noyé dans la chape | oui |
| Compatible avec le conduit fermé affleurant avec la chape | non |
| Nombre d'appareillages montables | 12 |
| Diamètre de montage | 305 |
| Convient pour goulotte noyée | oui |
| Convient pour montage dans plancher technique | oui |
| convient pour montage dans des faux-planchers | oui |
| Entretien du sol | sécher |
| Nombre de paniers support appareillage | 3 |
| Convient pour nettoyage à l'eau | non |
| Profondeur de montage | 73 mm |
| Diamètre extérieur | 324 mm |
| Avec évidement pour l'insertion du revêtement de sol | oui |
| Cadre de protection du revêtement de sol | oui |
| Modèle Sortie de câble | Sortie de cordon pivotante |
| Support d'appareillage pour le logement de paniers appareillage | oui |
| Indice de protection code IK | IK08 |
| Type du système d'encastrement | MT4 / GB3 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | R9 |
| Homologations | NF |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP40 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | rond |
| Mécanisme d'ouverture | poignée étrier |
| Conformité ROHS | oui |
| Plage de serrage D min. | 9 mm |
| Plage de serrage D max. | 30 mm |
| Dimension | Ø324x61 |
| Matériau | Polyamide |
| Couleur | gris fer ; RAL 7011 |
| Série de produit | GESR |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 6,7869 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 6,7869 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
