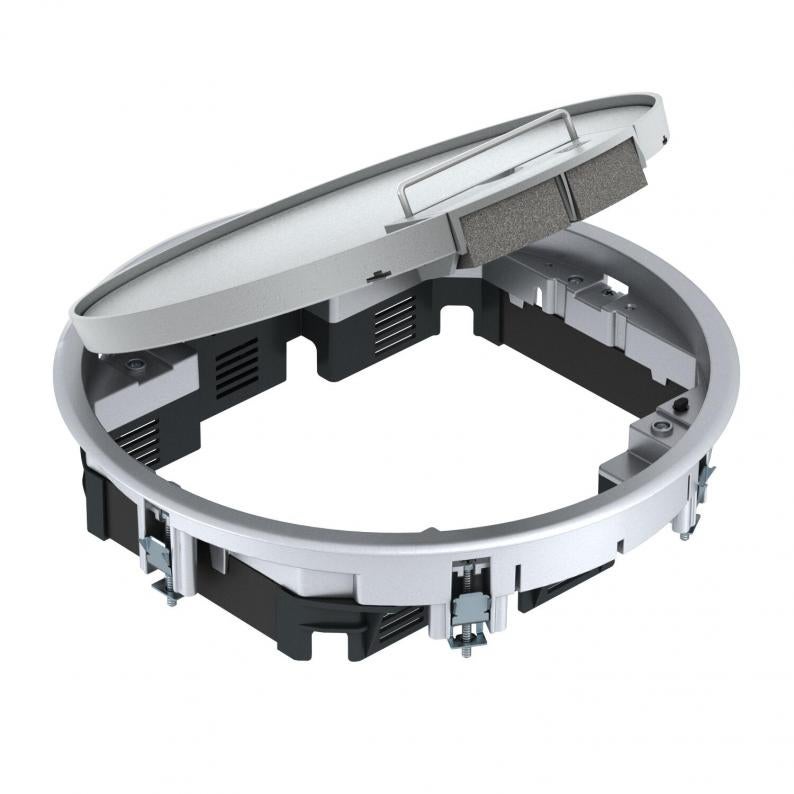

Boîtier de sol GESRA7/10 avec poignée étrier

Type GESRA7 10U

Réf. article 7405544

EAN 4012195104261

Fiche technique (PDF)

Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

7405544 / GESRA7 10U

Épaisseur du revêtement de sol

5 mm

Unité de vente minimale : 1 Pièce

Pièce

Description

Boîtier de sol avec poignée étrier pour 10 appareillages individuels Modul 45 maximum sur 2 supports universels UT3 et un support universel UT4, insertion dans les systèmes de conduits et les faux planchers en intérieur.
Sortie de cordon en polyamide RAL 9011

Évidement de 5 mm pour l’insertion du revêtement de sol dans le couvercle rabattable. L’évidement pour l’insertion du revêtement de sol peut être augmenté à 10 mm en retirant la pièce de remplissage en carton.

Possibilité d'utiliser jusqu'à 7 appareillages d'installation avec une plaque centrale de 50.

Données techniques

Caractéristiques techniques

Hauteur de plancher min.	78 mm
Épaisseur du revêtement de sol	5 mm
Compatible avec le conduit noyé dans la chape	oui
Nombre d'appareillages montables	10
Possibilité d'installation du joint	non
Diamètre de montage	275
Convient pour goulotte noyée	oui
Convient pour montage dans plancher technique	oui
convient pour montage dans des faux-planchers	oui
Entretien du sol	sécher
Modèle de cadre	Cadre de protection de moquette
Nombre de paniers support appareillage	3
Convient pour nettoyage à l'eau	non
Profondeur de montage	78 mm
Diamètre extérieur	294 mm
Avec évidement pour l'insertion du revêtement de sol	oui
Cadre de protection du revêtement de sol	oui
Modèle Sortie de câble	Sortie de cordon pivotante
Support d'appareillage pour le logement de paniers appareillage	oui
Indice de protection code IK	IK10
Type du système d'encastrement	UT3 / UT4
Modèle pour charges lourdes	non
Dimension nominale pour boîtier d'appareillages	R7
Homologations	NF
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP40
Charge verticale, petite surface	jusqu'à 3 000 N
Charge verticale, grande surface	jusqu'à 10 000 N
Modèle	rond
Mécanisme d'ouverture	poignée étrier
Conformité ROHS	sauf
Plage de serrage D min.	15 mm
Plage de serrage D max.	37 mm
Dimension	Ø294x71
Matériau	Coulage d'aluminium sous pression
Épaisseur du revêtement de sol max.	10 mm
Série de produit	GESR

Données environnementales

Emballage intégralement composé de carton recyclé	oui

Empreinte CO2 (GWP) du berceau à la porte	1,588 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	1,588 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
