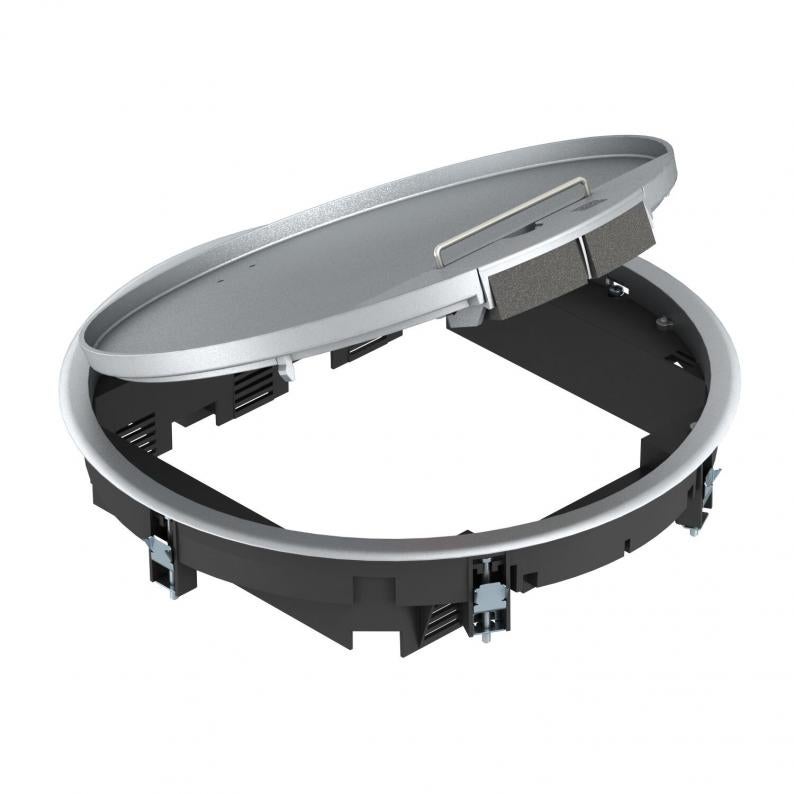

Boîtier de sol GESRA9/10 avec poignée étrier

Type GESRA9 10U

Réf. article 7405580

EAN 4012195104445

Fiche technique (PDF)

Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

7405580 / GESRA9 10U

Épaisseur du revêtement de sol

10 mm

Unité de vente minimale : 1 Pièce

Pièce

Description

Boîtier de sol avec poignée étrier pour 12 appareillages individuels Modul 45 maximum sur 3 supports universels UT4, insertion dans les systèmes de goulottes et les faux planchers en intérieur.

Boîtier de sol avec poignée étrier, 3 compartiments, pour la pose du support de montage MT9. Il est possible d'installer 3 plaques de recouvrement de forme APMT5.

Possibilité d'utiliser jusqu'à 9 appareillages d'installation avec une plaque centrale de 50.

Données techniques

Caractéristiques techniques

Hauteur de plancher min.	78 mm
Épaisseur du revêtement de sol	10 mm
Compatible avec le conduit noyé dans la chape	oui
Nombre d'appareillages montables	12
Possibilité d'installation du joint	non
Diamètre de montage	305
Convient pour goulotte noyée	oui
Convient pour montage dans plancher technique	oui
convient pour montage dans des faux-planchers	oui
Entretien du sol	sécher
Nombre de paniers support appareillage	3
Convient pour nettoyage à l'eau	non
Profondeur de montage	78 mm
Diamètre extérieur	323 mm
Avec évidement pour l'insertion du revêtement de sol	oui
Cadre de protection du revêtement de sol	oui
Support d'appareillage pour le logement de paniers appareillage	oui
Indice de protection code IK	IK10
Type du système d'encastrement	UT4
Modèle pour charges lourdes	non
Dimension nominale pour boîtier d'appareillages	R9
Homologations	NF
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP40
Charge verticale, petite surface	jusqu'à 3 000 N
Charge verticale, grande surface	jusqu'à 5 000 N
Modèle	rond
Mécanisme d'ouverture	poignée étrier
Conformité ROHS	sauf
Plage de serrage D min.	3 mm
Plage de serrage D max.	33 mm
Dimension	Ø323x70
Matériau	Coulage d'aluminium sous pression
Série de produit	GESR

Données environnementales

Emballage intégralement composé de carton recyclé	oui

Empreinte CO2 (GWP) du berceau à la porte	18,3614 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	18,3614 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
