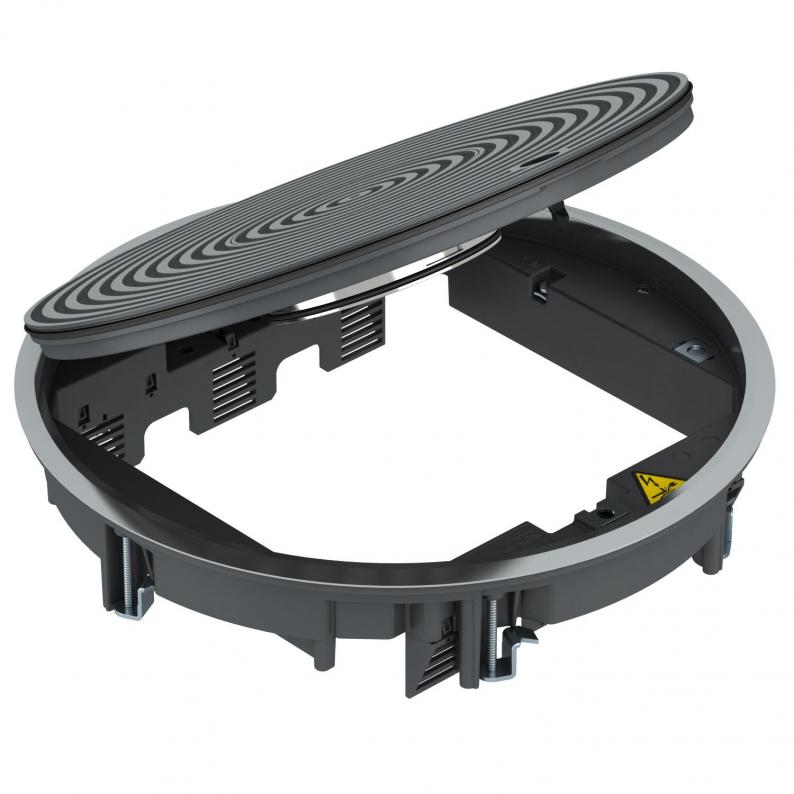

Boîtier de sol GRAF9 Universel, nettoyé à l'eau avec couvercle structuré
Type GRAF9-2 U 9011
Réf. article 7405750
EAN 4012195866992
Réf. article / Type
7405750 / GRAF9-2 U 9011
Dimension nominale pour boîtier d'appareillages
R9
Couleur
noir graphite ; RAL 9011
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description

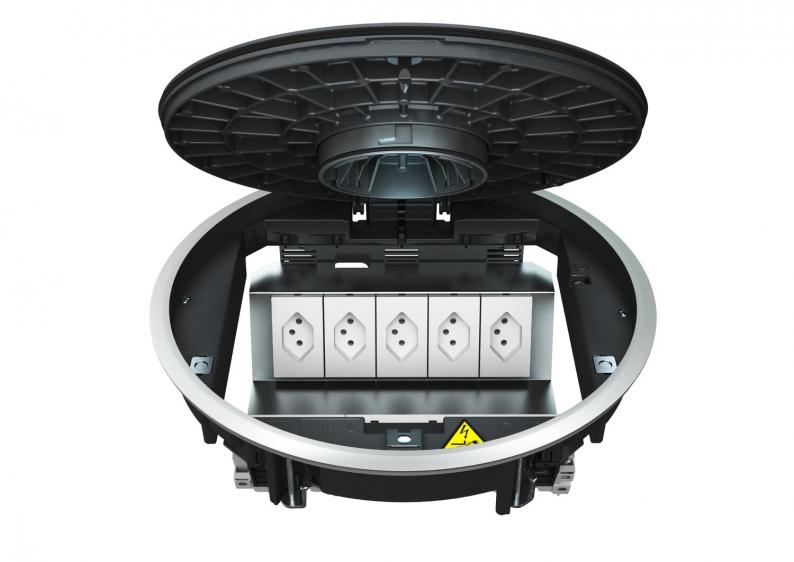

Boîtier de sol avec tube pour sols nettoyés à l'eau pour 12 appareillages individuels Modul 45 maximum sur 3 supports universels UT4, insertion dans les systèmes de goulottes et dans les faux planchers en intérieur.
Boîtier de sol avec tube pour sols nettoyés à l'eau à 3 compartiments, pour l'installation des support de montages MT9. Il est possible d'installer 3 plaques de recouvrement de forme APMT5.
Boîtier de sol avec tube pour sols nettoyés à l'eau à 3 compartiments, pour l'installation des support de montages MT9. Il est possible d'installer 3 plaques de recouvrement de forme APMT5.
Possibilité d'utiliser jusqu'à 9 appareillages d'installation avec une plaque centrale de 50.
Données techniques
Caractéristiques techniques
| Hauteur de plancher min. | 80 mm |
|---|---|
| Compatible avec le conduit noyé dans la chape | oui |
| Compatible avec le conduit fermé affleurant avec la chape | oui |
| Nombre d'appareillages montables | 12 |
| Possibilité d'installation du joint | oui |
| Diamètre de montage | 305 |
| Convient pour goulotte noyée | oui |
| Convient pour montage dans plancher technique | oui |
| convient pour montage dans des faux-planchers | oui |
| Entretien du sol | humide |
| Modèle de cadre | Cadre de protection de moquette |
| Nombre de paniers support appareillage | 3 |
| Convient pour nettoyage à l'eau | oui |
| Profondeur de montage | 80 mm |
| Diamètre extérieur | 325 mm |
| Avec évidement pour l'insertion du revêtement de sol | non |
| Cadre de protection du revêtement de sol | oui |
| Modèle Sortie de câble | Tube escamotable |
| Indice de protection code IK | IK10 |
| Type du système d'encastrement | UT4 |
| Modèle pour charges lourdes | oui |
| Dimension nominale pour boîtier d'appareillages | R9 |
| Homologations | NF |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP45 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 10 000 N |
| Modèle | rond |
| Mécanisme d'ouverture | Verrou tournant |
| Conformité ROHS | oui |
| Plage de serrage D min. | 4 mm |
| Plage de serrage D max. | 73 mm |
| Dimension | Ø325x74 |
| Matériau | Coulage d'aluminium sous pression |
| Couleur | noir graphite ; RAL 9011 |
| Série de produit | GRAF |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 3,9255 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 3,9255 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
