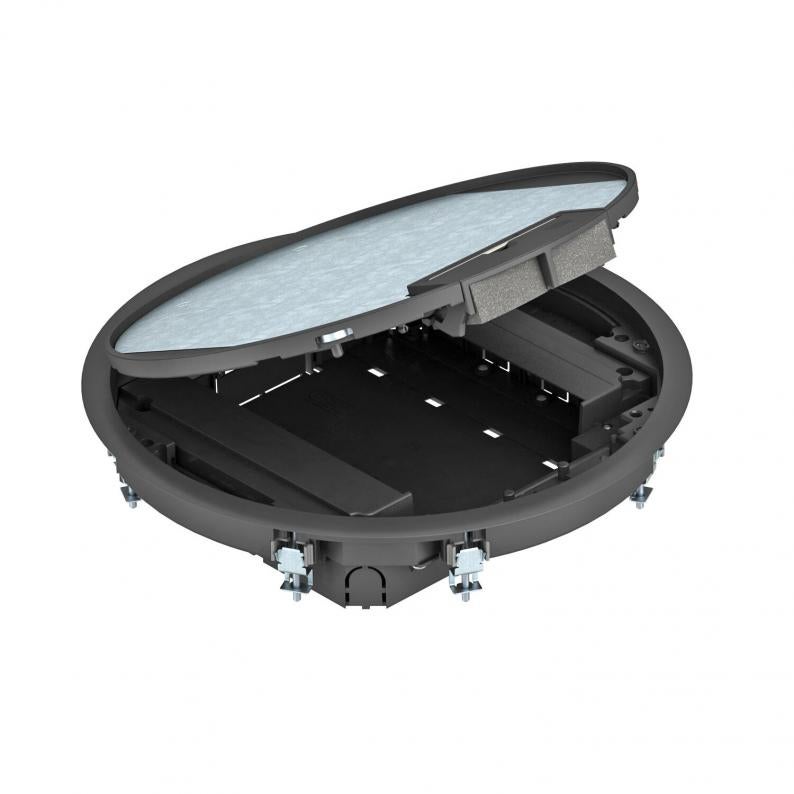

Boîtier de sol rond pour hauteur de chape de 55 mm
Type GESR9 55U V 9011
Réf. article 7405049
EAN 4012195674467
Réf. article / Type
Épaisseur du revêtement de sol
Couleur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Boîtier de sol GESR9 avec une hauteur de montage fixe de 55 mm en intérieur. Avec deux boîtiers de montage pour le montage vertical d'appareillages Modul 45 et quatre décharges de traction. Pour le montage des appareillages Modul 45, deux cadres de montage sont nécessaires.
Le montage des modules de données s'effectue avec une plaque de montage MPMT45 en option.
Le boîtier de sol est équipé d'équerres de fixation universelles.
Le montage des modules de données s'effectue avec une plaque de montage MPMT45 en option.
Le boîtier de sol est équipé d'équerres de fixation universelles.
Données techniques

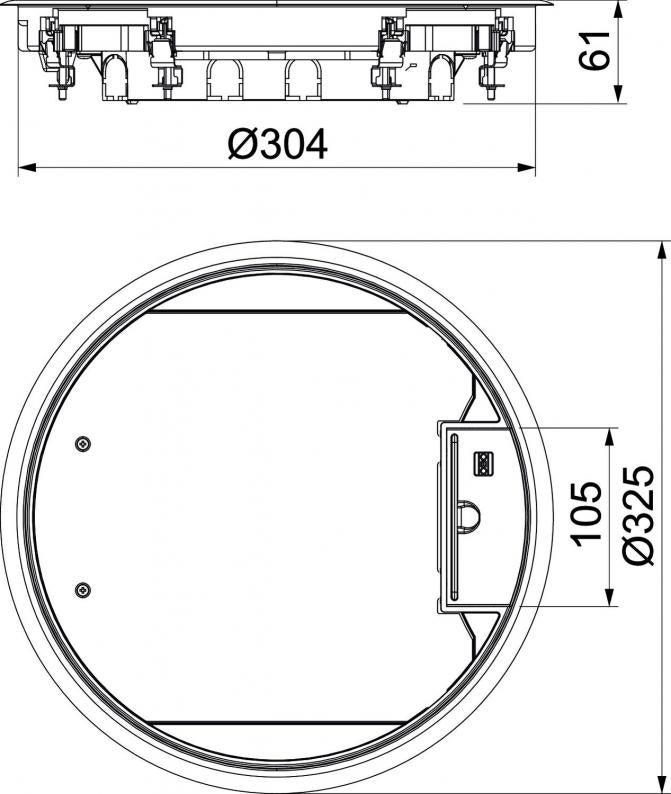

Dimensions
| Longueur | 325 mm |
|---|---|
| Largeur | 325 mm |
| Hauteur | 61 mm |
Caractéristiques techniques
| Hauteur de chape min. | 55 mm |
|---|---|
| Hauteur de plancher min. | 58 mm |
| Épaisseur du revêtement de sol | 5 mm |
| Compatible avec le conduit noyé dans la chape | oui |
| Compatible avec le conduit fermé affleurant avec la chape | oui |
| Nombre d'appareillages montables | 8 |
| Possibilité d'installation du joint | non |
| Diamètre de montage | 304 |
| Convient pour goulotte noyée | oui |
| Convient pour montage dans plancher technique | oui |
| convient pour montage dans des faux-planchers | oui |
| Entretien du sol | sécher |
| Convient pour nettoyage à l'eau | non |
| Profondeur de montage | 58 mm |
| Diamètre extérieur | 325 mm |
| Avec évidement pour l'insertion du revêtement de sol | non |
| Cadre de protection du revêtement de sol | oui |
| Modèle Sortie de câble | Sortie de cordon pivotante |
| Support d'appareillage pour le logement de paniers appareillage | non |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | R9 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | rond |
| Mécanisme d'ouverture | poignée étrier |
| Conformité ROHS | oui |
| Plage de serrage D min. | 10 mm |
| Plage de serrage D max. | 28 mm |
| Dimension | Ø325x61 |
| Matériau | Polyamide |
| Couleur | noir graphite ; RAL 9011 |
| Série de produit | GES |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 7,7792 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 7,7792 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
