Boîtier sous chape avec GES9
Type GES9 BOX 7011 BS
Réf. article 7427475
EAN 4012196428274
Réf. article / Type
7427475 / GES9 BOX 7011 BS
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Boîte sous chape carrée avec boîtier de sol GES9 UGE pour installation dans des chapes en intérieur. Avec ouvertures d'insertion prédécoupées pour canalisations (M20/M25), sur les quatre côtés.
Le boîtier de montage est livré fermé avec un couvercle de protection. La profondeur minimale d’encastrement est de 65 mm et la plage de réglage + 25 mm.
Il est possible d'installer 3 plaques de support d'appareillage de forme APMT5.
Le boîtier de montage est livré fermé avec un couvercle de protection. La profondeur minimale d’encastrement est de 65 mm et la plage de réglage + 25 mm.
Il est possible d'installer 3 plaques de support d'appareillage de forme APMT5.
Données techniques

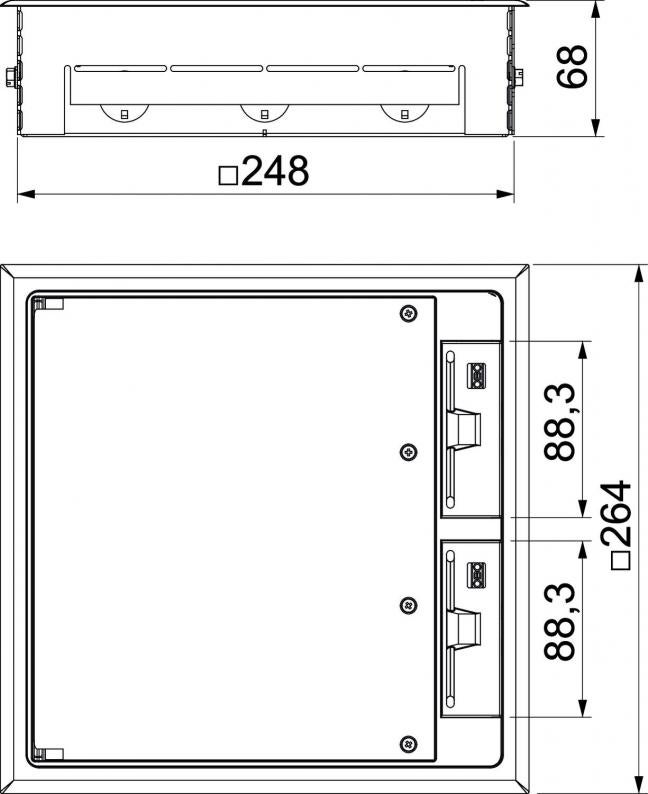

Dimensions
| Longueur | 264 mm |
|---|---|
| Largeur | 264 mm |
Caractéristiques techniques
| Hauteur de chape min. | 65 mm |
|---|---|
| Hauteur de chape max. | 85 mm |
| Épaisseur du revêtement de sol | 10 mm |
| Plage de réglage min. | 65 mm |
| Plage de réglage max. | 85 mm |
| Compatible avec le conduit noyé dans la chape | non |
| Compatible avec le conduit fermé affleurant avec la chape | non |
| Nombre d'appareillages montables | 6 |
| Possibilité d'installation du joint | non |
| Convient pour goulotte noyée | non |
| Convient pour montage dans plancher technique | non |
| convient pour montage dans des faux-planchers | non |
| Entretien du sol | sécher |
| Modèle de cadre | Cadre de protection de moquette |
| Modèle Sortie de câble | Sortie de cordon pivotante |
| Indice de protection code IK | IK08 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | 9 |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP40 |
| Charge verticale, petite surface | jusqu'à 2 000 N |
| Charge verticale, grande surface | jusqu'à 3 000 N |
| Mécanisme d'ouverture | poignée étrier |
| Conformité ROHS | sauf |
| Dimension | 264x264x91 |
| Matériau | Polyamide |
| Couleur | gris fer ; RAL 7011 |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 11,6274 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 11,6274 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
