Boîtier sous chape avec GES9
Type GES9 BOX 7011 UT
Réf. article 7427479
EAN 4012196456246
Réf. article / Type
7427479 / GES9 BOX 7011 UT
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description

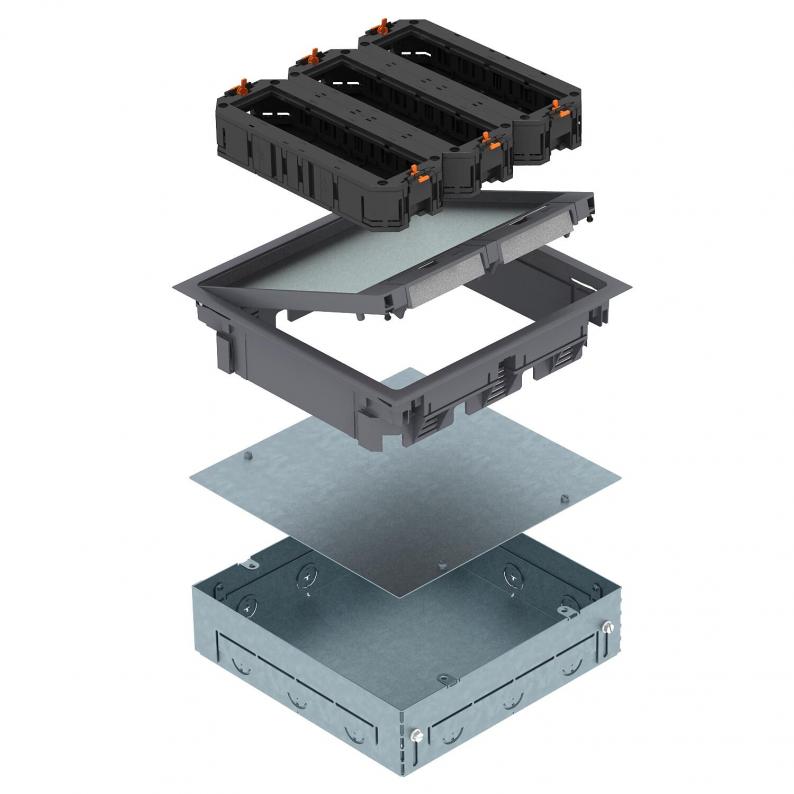

Boîte sous chape carrée avec boîtier de sol GES9 pour installation dans des chapes en intérieur. Avec ouvertures d'insertion défonçables pour tubes (M25), sur les quatre côtés.
Le boîtier de montage est livré fermé avec un couvercle de protection. La profondeur minimale d’encastrement est de 64 mm et la plage de réglage + 23 mm.
Le boîtier de montage est livré fermé avec un couvercle de protection. La profondeur minimale d’encastrement est de 64 mm et la plage de réglage + 23 mm.
Données techniques
Dimensions
| Longueur | 264 mm |
|---|---|
| Largeur | 264 mm |
Caractéristiques techniques
| Hauteur de chape min. | 65 mm |
|---|---|
| Hauteur de chape max. | 93 mm |
| Épaisseur du revêtement de sol | 10 mm |
| Plage de réglage min. | 80 mm |
| Plage de réglage max. | 100 mm |
| Compatible avec le conduit noyé dans la chape | non |
| Compatible avec le conduit fermé affleurant avec la chape | non |
| Nombre d'appareillages montables | 12 |
| Possibilité d'installation du joint | non |
| Longueur dimensions extérieures | 264 mm |
| Largeur dimensions extérieures | 264 mm |
| Convient pour goulotte noyée | non |
| Convient pour montage dans plancher technique | non |
| convient pour montage dans des faux-planchers | non |
| Entretien du sol | sécher |
| Modèle de cadre | Cadre de protection de moquette |
| Nombre de paniers support appareillage | 3 |
| Convient pour nettoyage à l'eau | non |
| Profondeur de montage | 80 mm |
| Avec évidement pour l'insertion du revêtement de sol | oui |
| Cadre de protection du revêtement de sol | oui |
| Modèle Sortie de câble | Sortie de cordon pivotante |
| Support d'appareillage pour le logement de paniers appareillage | oui |
| Indice de protection code IK | IK08 |
| Type du système d'encastrement | UT4 |
| Modèle pour charges lourdes | oui |
| Dimension nominale pour boîtier d'appareillages | 9 |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP40 |
| Mécanisme d'ouverture | poignée étrier |
| Conformité ROHS | sauf |
| Dimension | 264x264x135 |
| Matériau | Polyamide |
| Couleur | gris fer ; RAL 7011 |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 14,2309 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 14,2309 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
