Boîtier sous plancher pour GES9UGE
Type GES9 BOX 7011 V
Réf. article 7429699
EAN 4012196614165
Réf. article / Type
7429699 / GES9 BOX 7011 V
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Boîte sous chape carrée pour un boîtier de sol GES9 UGE pour installation sous chape en intérieur. Avec ouvertures d'insertion défonçables pour tubes (M25), sur les quatre côtés. La livraison comprend une plaque de recouvrement APMT5 pleine et une plaque de recouvrement pour 4 prises informatiques de type LUJ6C ainsi qu’une plaque de recouvrement APMT5 avec une prise de courant double couplée. La profondeur d'encastrement minimale est de 64 mm, la plage de nivellement + 23 mm.
Données techniques

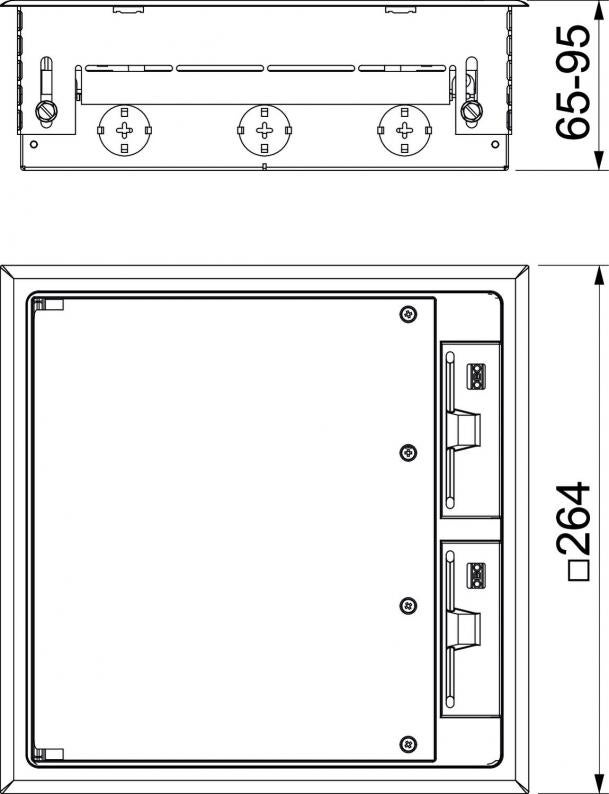

Dimensions
| Longueur | 264 mm |
|---|---|
| Largeur | 264 mm |
Caractéristiques techniques
| Hauteur de chape min. | 65 mm |
|---|---|
| Hauteur de chape max. | 85 mm |
| Hauteur de plancher min. | 72 mm |
| Hauteur de plancher max. | 95 mm |
| Épaisseur du revêtement de sol | 10 mm |
| Plage de réglage min. | 65 mm |
| Plage de réglage max. | 85 mm |
| Compatible avec le conduit noyé dans la chape | non |
| Compatible avec le conduit fermé affleurant avec la chape | non |
| Nombre d'appareillages montables | 12 |
| Possibilité d'installation du joint | non |
| Longueur dimensions extérieures | 264 mm |
| Largeur dimensions extérieures | 264 mm |
| Convient pour goulotte noyée | non |
| Convient pour montage dans plancher technique | non |
| convient pour montage dans des faux-planchers | non |
| Entretien du sol | sécher |
| Modèle de cadre | Cadre de protection de moquette |
| Nombre de paniers support appareillage | 3 |
| Convient pour nettoyage à l'eau | non |
| Profondeur de montage | 72 mm |
| Avec évidement pour l'insertion du revêtement de sol | oui |
| Cadre de protection du revêtement de sol | oui |
| Modèle Sortie de câble | Sortie de cordon pivotante |
| Support d'appareillage pour le logement de paniers appareillage | oui |
| Indice de protection code IK | IK08 |
| Type du système d'encastrement | MT4 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | 9 |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP40 |
| Charge verticale, petite surface | jusqu'à 2 000 N |
| Charge verticale, grande surface | jusqu'à 3 000 N |
| Mécanisme d'ouverture | poignée étrier |
| Conformité ROHS | sauf |
| Dimension | 264x264x91 |
| Matériau | Polyamide |
| Couleur | gris fer ; RAL 7011 |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 12,7726 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 12,7726 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
