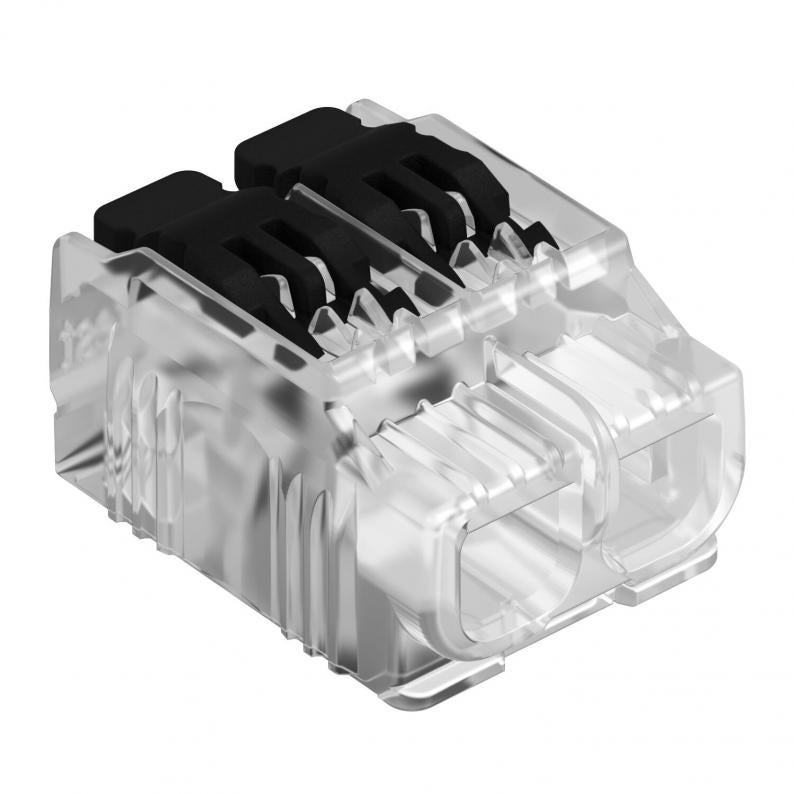

Borne à fiche universelle, 2 pôles
Type 61 HSK42
Réf. article 2054422
EAN 4012197286743
Réf. article / Type
2054422 / 61 HSK42
Unité de vente minimale : 100 Pièce
100Pièce
Pièce
Description
Testé selon EN 60998
Borne sans vis pour le raccordement de conducteurs électriques. Le type de conducteur peut être au choix flexible, multifilaires ou rigide.
En cas d'utilisation de conducteurs rigides, une ouverture du levier de déverrouillage n'est pas nécessaire. Le conducteur peut être directement introduit dans la borne.
Pour extraire le conducteur, il suffit d'ouvrir le levier de déverrouillage. Le fil s'extrait sans difficulté.
Tension nominale :
2 x 0,2 - 2,5 mm² conducteurs monofilaires / multifilaires
Tension nominale 450 V
Courant nominal 32 A
Longueur à dénuder : 9 mm (+1 mm)
Ouverture de contrôle : tournevis testeur et broche de contrôle (Ø max. 2 mm) aisément accessible au niveau de la partie supérieure de la borne
Température ambiante maximale admise selon EN 60998 : 85 °C.
Borne sans vis pour le raccordement de conducteurs électriques. Le type de conducteur peut être au choix flexible, multifilaires ou rigide.
En cas d'utilisation de conducteurs rigides, une ouverture du levier de déverrouillage n'est pas nécessaire. Le conducteur peut être directement introduit dans la borne.
Pour extraire le conducteur, il suffit d'ouvrir le levier de déverrouillage. Le fil s'extrait sans difficulté.
Tension nominale :
2 x 0,2 - 2,5 mm² conducteurs monofilaires / multifilaires
Tension nominale 450 V
Courant nominal 32 A
Longueur à dénuder : 9 mm (+1 mm)
Ouverture de contrôle : tournevis testeur et broche de contrôle (Ø max. 2 mm) aisément accessible au niveau de la partie supérieure de la borne
Température ambiante maximale admise selon EN 60998 : 85 °C.
Caractéristiques techniques UL (États-Unis)
Tension nominale 600 V
Plage de serrage AWG 24-12
Température ambiante max. 105°C
Données techniques
Dimensions
| Longueur | 19,6 mm |
|---|---|
| Largeur | 14,2 mm |
| Hauteur | 10,45 mm |
Caractéristiques techniques
| Nombre de pôles | 1 |
|---|---|
| Diamètre des câbles min. | 0,5 mm |
| Diamètre des câbles max. | 2,3 mm |
| Courant nominal | 32 A |
| Tension nominale | 450 V |
| Matériau d'isolation | Thermoplastique |
| Convient pour conducteurs massifs | oui |
| Convient pour conducteurs flexibles | oui |
| Convient pour conducteurs multifilaires | oui |
| Transparent | oui |
| Avec leviers d'actionnement | oui |
| Section raccordable de conducteur à un fil min. | 0,2 mm² |
| Section raccordable de conducteur à un fil max. | 4 mm² |
| Section raccordable de conducteur à plusieurs fils min. | 0,2 mm² |
| Section raccordable de conducteur à plusieurs fils max. | 4 mm² |
| Section nominale min. | 0,2 mm² |
| Section nominale max. | 4 mm² |
| Conformité ROHS | oui |
| Section | 2 x 0,2 - 2,5 mm² conducteurs monofilaires / multifilaires mm² |
| Nombre de points de raccordement | 2 |
| Plage de températures d’utilisation min. | -5 °C |
| Plage de températures d’utilisation max. | 85 °C |
| Résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 850 °C |
| Dimension | 19,6x14,2x10,5 |
| Couleur | Transparent |
| Série de produit | HSK |
