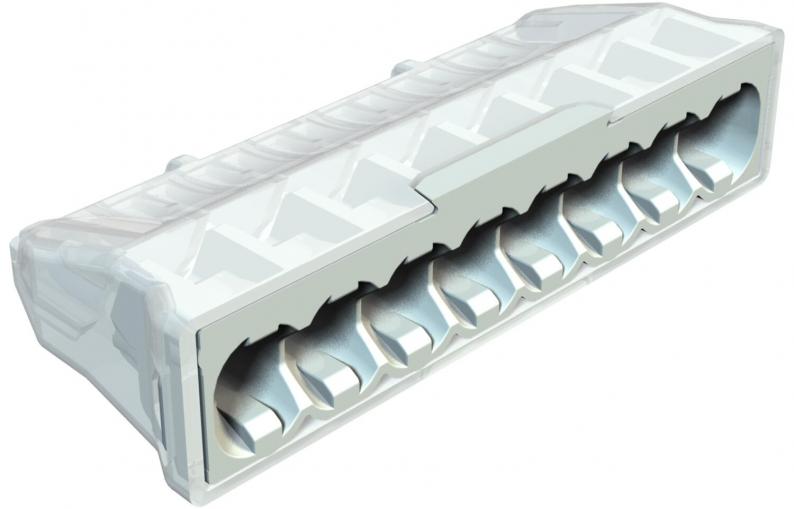

Bornes à fiche, à 8 pôles
Type 61 825 LGR
Réf. article 2054523
EAN 4012195477976
Réf. article / Type
2054523 / 61 825 LGR
Tension nominale
450 V
Section nominale min.
0,5 mm²
Section nominale max.
2,5 mm²
Nombre de points de raccordement
8
Couleur
gris clair; RAL 7035
Unité de vente minimale : 50 Pièce
50Pièce
Pièce
Description
Testé selon EN 60998
Borne sans vis pour le raccordement de conducteurs unifilaires.
Tension nominale :
conducteurs monofilaires 8 x 0,5 mm² - 2,5 mm²
conducteurs multifilaires rigides 8 x 1,5 mm² - 2,5 mm²
Tension nominale 450 V
Courant nominal 24 A
Longueur à dénuder : 8-9 mm
Ouverture de contrôle : tournevis testeur et broche de contrôle (Ø max. 2 mm)
Température ambiante maximale admise selon EN 60998 : 90 °C.
Borne sans vis pour le raccordement de conducteurs unifilaires.
Tension nominale :
conducteurs monofilaires 8 x 0,5 mm² - 2,5 mm²
conducteurs multifilaires rigides 8 x 1,5 mm² - 2,5 mm²
Tension nominale 450 V
Courant nominal 24 A
Longueur à dénuder : 8-9 mm
Ouverture de contrôle : tournevis testeur et broche de contrôle (Ø max. 2 mm)
Température ambiante maximale admise selon EN 60998 : 90 °C.
Données techniques

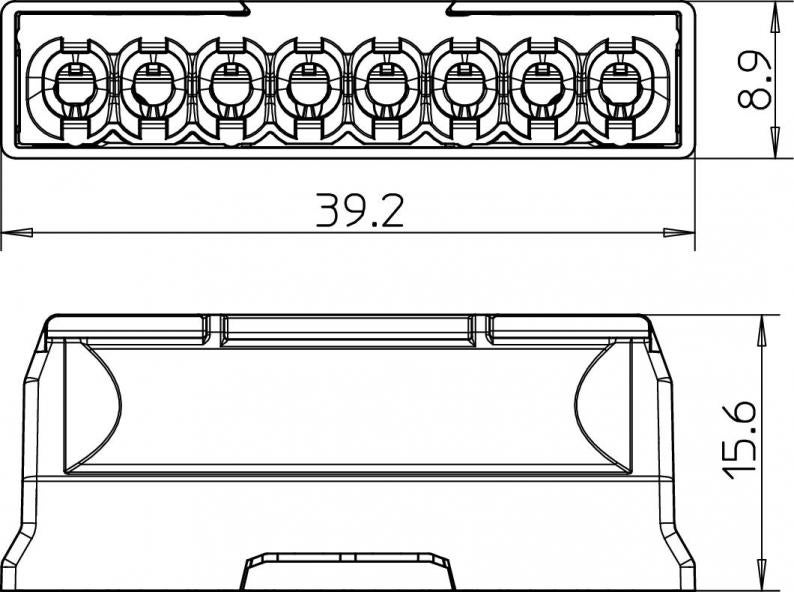

Dimensions
| Longueur | 39,2 mm |
|---|---|
| Largeur | 15,6 mm |
| Hauteur | 8,9 mm |
Caractéristiques techniques
| Nombre de pôles | 8 |
|---|---|
| Courant nominal | 24 A |
| Tension nominale | 450 V |
| Convient pour conducteurs massifs | non |
| Convient pour conducteurs flexibles | non |
| Convient pour conducteurs multifilaires | oui |
| Avec leviers d'actionnement | non |
| Section raccordable de conducteur à un fil min. | 0,5 mm² |
| Section raccordable de conducteur à un fil max. | 2,5 mm² |
| Section raccordable de conducteur à plusieurs fils min. | 1,5 mm² |
| Section raccordable de conducteur à plusieurs fils max. | 2,5 mm² |
| Section nominale min. | 0,5 mm² |
| Section nominale max. | 2,5 mm² |
| Conformité ROHS | oui |
| Section | conducteurs monofilaires 8 x 0,5 mm² - 2,5 mm² conducteurs multifilaires rigides 8 x 1,5 mm² - 2,5 mm² mm² |
| Nombre de points de raccordement | 8 |
| Plage de températures d’utilisation min. | -5 °C |
| Plage de températures d’utilisation max. | 90 °C |
| Résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 850 °C |
| Dimension | 8x2,5mm² |
| Matériau | Polyamide |
| Couleur | gris clair; RAL 7035 |
| Série de produit | HSK |
