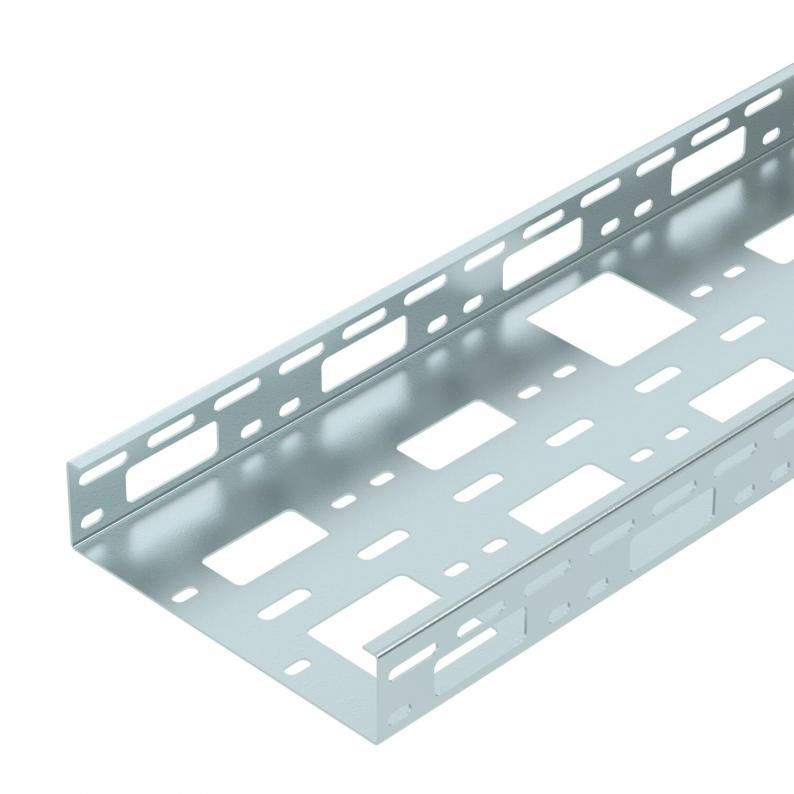

Canal 200 FS
Type AZK 200 FS
Réf. article 6075345
EAN 4012195811183
Réf. article / Type
6075345 / AZK 200 FS
Longueur
3000 mm
Largeur
200 mm
Maintien en fonction
non
Épaisseur de tôle
1,5 mm
Unité de vente minimale : 3 m
3m
m
Description
Canal AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Données techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 200 mm |
| Hauteur | 50 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | sans raccord |
| Modèle longue portée | non |
| Section utile | 100 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 1,5 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 10000 mm² |

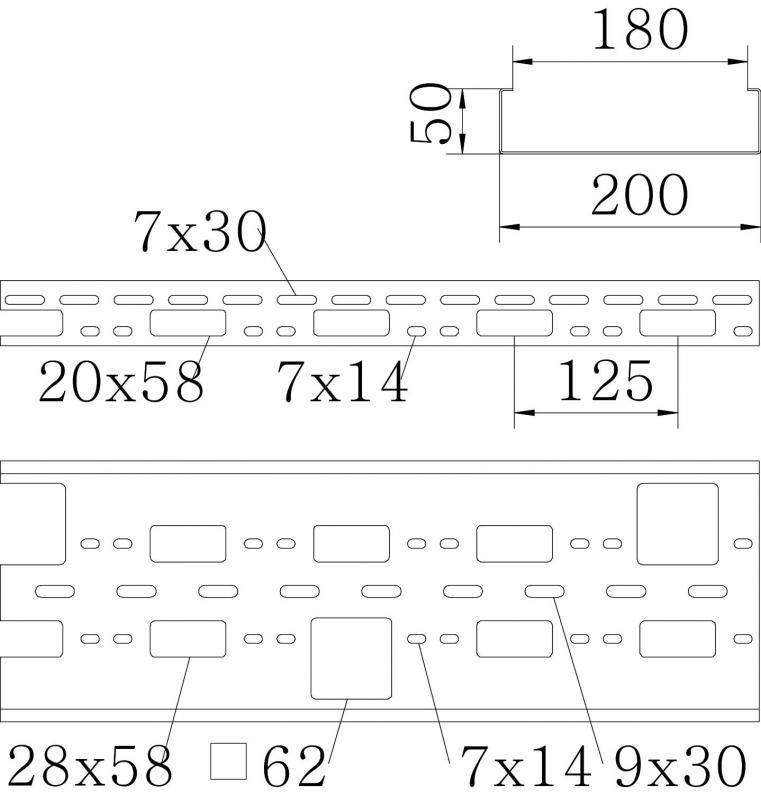

| Dimensions | 50x200x1,5 |
| Conformité ROHS | oui |
| Dimension | 50x200x3000 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Série de produit | Série AZK |
Charges
| Distance entre supports 1,0m | 2,5 kN/m |
|---|---|
| Distance entre supports 1,5m | 1,9 kN/m |
| Distance entre supports 2,0m | 1,3 kN/m |
| Distance entre supports 2,5m | 0,8 kN/m |
| Distance entre supports 3,0m | 0,3 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 8,224 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 8,224 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
KSR-915 PE
6066704
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
KSR-910 PE
6066712
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
Réf. article 6066550
Raccord droit/coudé 50 FTType
VF AZK FT
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
Réf. article 6066704
Bague de protection des câbles 915 PEType
KSR-915 PE
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
Réf. article 6066712
Bague de protection des câbles 910 PEType
KSR-910 PE
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
