Canal AZ 50 ZF, sans ouvertures latérales

Type AZK A 050 FT

Réf. article 6076149

EAN 4012196069316

Fiche technique (PDF)

Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

6076149 / AZK A 050 FT

Longueur

3000 mm

Largeur

50 mm

Maintien en fonction

non

Épaisseur de tôle

1,5 mm

Unité de vente minimale : 3 m

Description

Canal AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

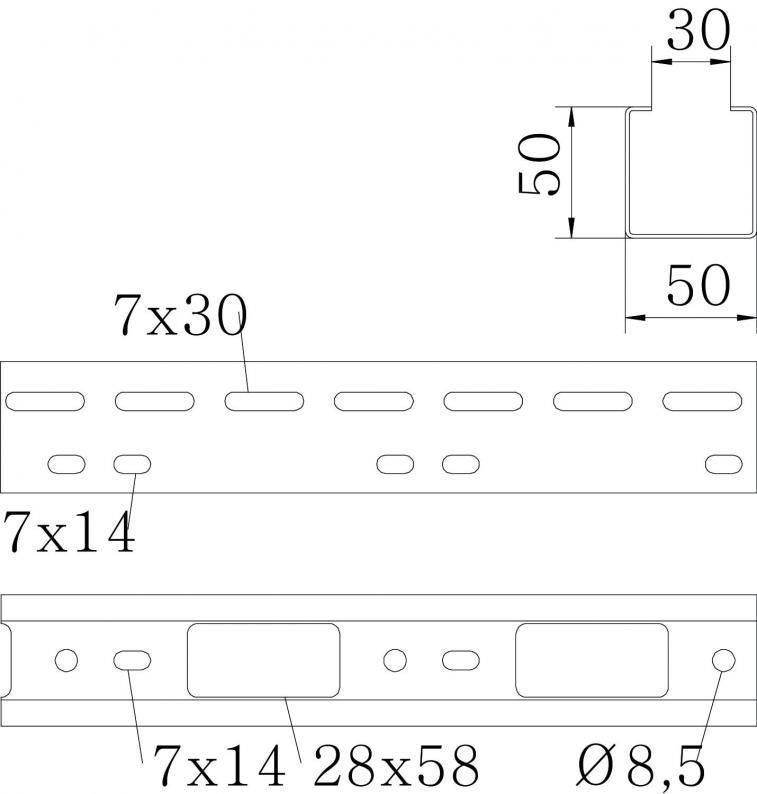

Données techniques

Dimensions

Longueur	3000 mm
Largeur	50 mm
Hauteur	50 mm

Caractéristiques techniques

Maintien en fonction	non
Perforation latérale	oui
Version du connecteur	sans raccord
Modèle longue portée	non
Section utile	25 cm²
Acier inoxydable, teint	non
Épaisseur de tôle	1,5 mm
Perforation de montage dans le fond	oui
Schéma de perçage NATO	non
Section utile	2500 mm²
Conformité ROHS	oui
Dimension	50x50x3000
Surface	galvanisé à chaud par trempage
Matériau	Acier
Couleur	zinc
Série de produit	Série AZK

Charges

Distance entre supports 1,0m	3 kN/m
Distance entre supports 1,5m	2,5 kN/m
Distance entre supports 2,0m	1,7 kN/m
Distance entre supports 2,5m	0,85 kN/m
Distance entre supports 3,0m	0,5 kN/m

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme

Portée en m

Déflexion de l'aile en mm avec kN/m autorisé

Schéma de charge pour le procédé de contrôle

Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm

Courbe de déflexion de l'aile en fonction de l'écartement

Données environnementales

Empreinte CO2 (GWP) du berceau à la porte	3,963 kg CO2e / 1 Mètre
CO₂ Footprint (GWP)	3,963 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Mètre
Declared Unit Quantity	1

EPD Verified	oui
Date d’expiration EPD	10.07.2029
Numéro de déclaration EPD	EPD-KTO-17.0
Standard EPD / Standard LCA (normes)	DIN EN ISO 14025,EN 15804 + A2
