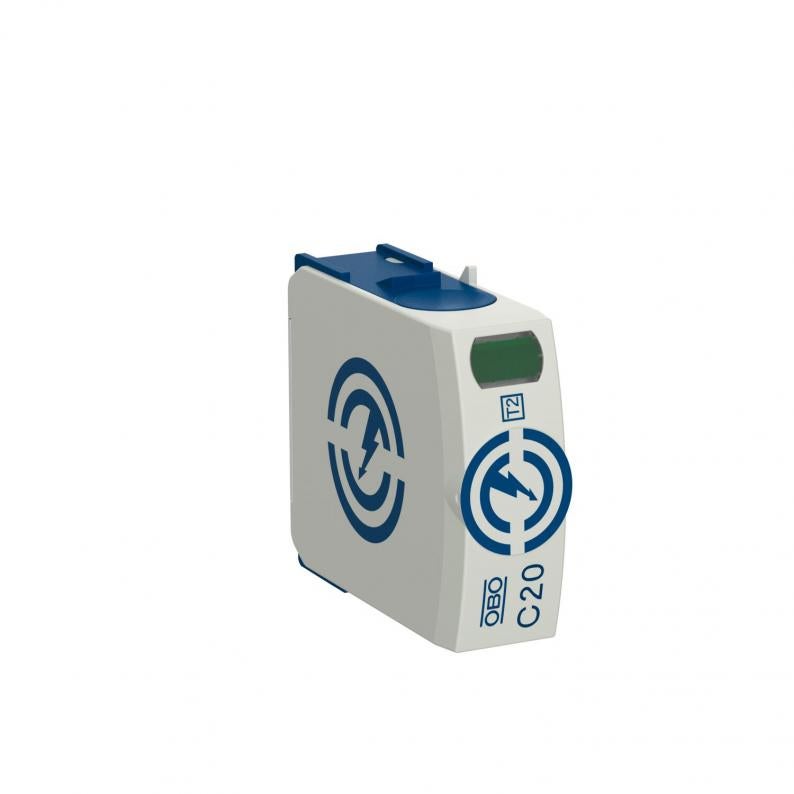

Cartouche C20

Type C20-0-255

Réf. article 5095600

EAN 4012196329694

Fiche technique (PDF)

REACH Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

5095600 / C20-0-255

Indice de protection

IP20

Tension max. permanente CA

255 V

Modèle

N/PE

Unité de vente minimale : 1 Pièce

Pièce

Description

Cartouche, N-PE pour parafoudre type 2

• Protection contre les surtensions - liaison équipotentielle de foudre selon NF C 15 100 (IEC 60364-4-44)

• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle grâce à des varistances haute performance

• Cartouche débrochable avec dispositif de coupure dynamique et voyant d'état

• Mécanisme de verrouillage résistant aux vibrations et codage mécanique des cartouches

• Plastique retardateur de la flamme selon UL 94 V-0

Application: Liaison équipotentielle dans les tableaux généraux et divisionnaires.

Données techniques

Caractéristiques techniques

Nombre de pôles	1
Type du réseau	autres
Coupe-feu	non
Signalisation sur l'appareil	optique
Indice de protection	IP20
Tension continue max. (N-PE)	255 V
Courant de décharge nominal (8/20 μs) [N-PE]	40 kA
Matériau boîtier pour composants de protection contre les surtensions	PA UL 94 V-0
Courant de décharge maximal (8/20 μs) [N-PE]	60 kA
Report d'alarme	non
Classe d'essais type 2	oui
Tension nominale CA (50 / 60 Hz)	230 V
fusible de puissance intégré	non
Tension max. permanente CA	255 V
Courant de décharge nominal (8/20)	20 kA
Modèle	N/PE
Type de montage	sur l'élément de base
Puissance de commutation CA	230 V; 0,5 A
Puissance de commutation CC	230 V; 0,1 A / 75 V; 0,5 A
Tension TOV [N-PE] - withstand mode - 200 ms	1200 V
Type selon UL1449	Type 4
Écartement minimal	1,5 mm
Homologations	NF, KEMA, UL, ÖVE
Résistance aux courts-circuits	oui
Conformité ROHS	oui
Température de service min.	-40 °C
Température de service max.	80 °C
Couple de serrage	4 Nm
SPD selon CEI 61643-1	classe II
Type selon EN 61643-11	Type 2
Courant de décharge maximal (8/20 μs)	40 kA
Capacité de coupure de courant de suite (eff) [N-PE]	0,1 kA
Plage de températures d’utilisation min.	-40 °C
Plage de températures d’utilisation max.	80 °C
Dimension	255V
Humidité de l’air max.	95 %
Humidité de l’air min.	5 %

Données environnementales

Emballage intégralement composé de carton recyclé	oui

Empreinte CO2 (GWP) du berceau à la porte	0,2585 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,2585 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
