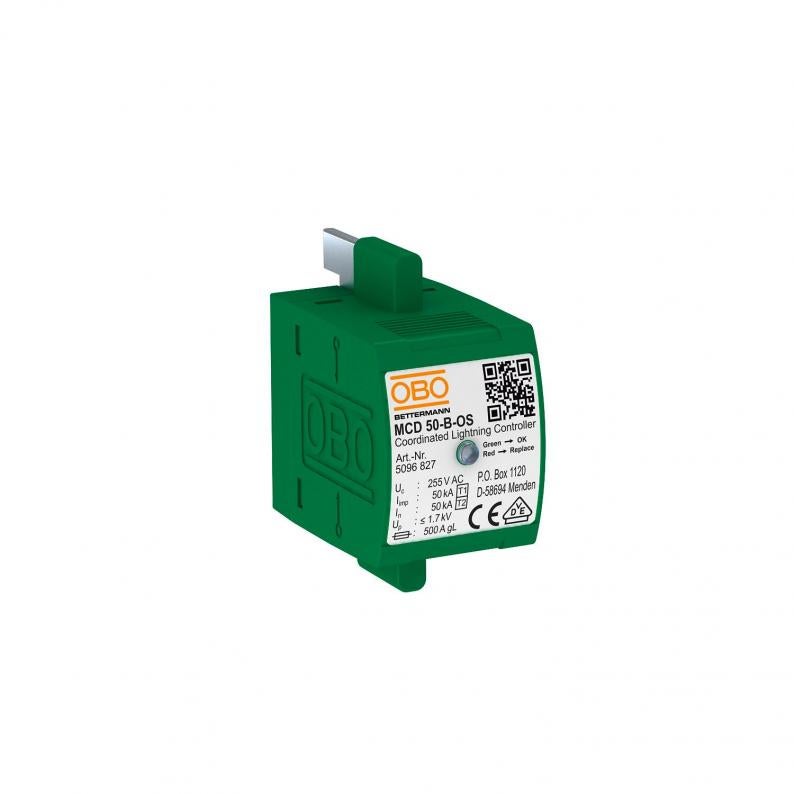

Cartouche de parafoudre combiné avec voyant d'état
Type MCD 50-B 0-OS
|Réf. article 5096827
|EAN 4012195051473
Réf. article / Type
5096827 / MCD 50-B 0-OS
Indice de protection
IP20
Tension max. permanente CA
255 V
Modèle
1
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Parafoudres combinés, parafoudres type 1+2, cartouche avec indication visuelle
• Capacité de décharge de courant de foudre 50 kA (10/350)
• Consommation électrique <26 mW / pôle
• Niveau de protection <1,7 kV
• Courant de suivi de ligne extinction 10 kA
• Éclateur à étincelles encapsulé et non soufflant
Application: Installation de parafoudres de type 1 + 2 dans une distribution.
• Capacité de décharge de courant de foudre 50 kA (10/350)
• Consommation électrique <26 mW / pôle
• Niveau de protection <1,7 kV
• Courant de suivi de ligne extinction 10 kA
• Éclateur à étincelles encapsulé et non soufflant
Application: Installation de parafoudres de type 1 + 2 dans une distribution.
Données techniques

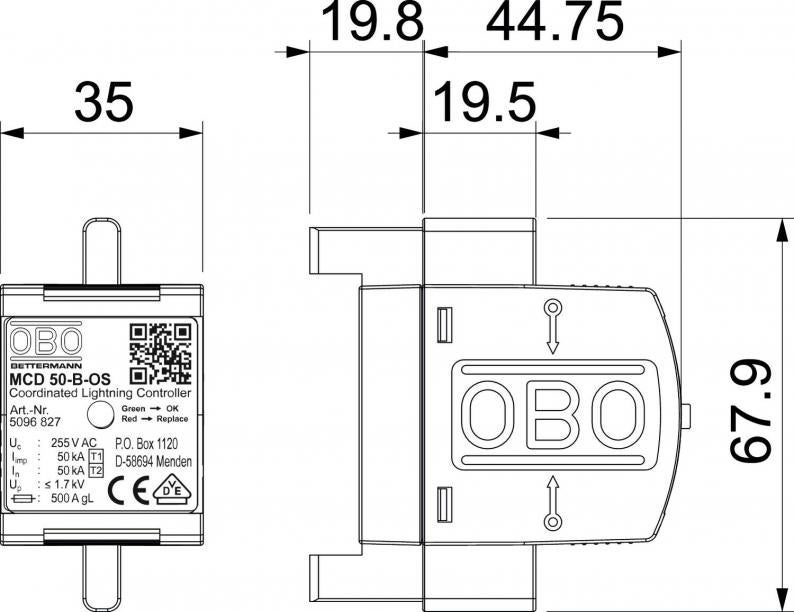

Dimensions
| Longueur | 100 mm |
|---|---|
| Largeur | 35 mm |
| Hauteur | 69 mm |
Caractéristiques techniques
| Nombre de pôles | 1 |
|---|---|
| Type du réseau | autres |
| Coupe-feu | non |
| Signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Tension continue max. (L-N) | 255 V |
| Courant décharge nominal (8/20 μs) [L-N] | 50 kA |
| Courant de foudre (10/350) [total] | 50 kA |
| Classe d'essais type 1 | oui |
| Report d'alarme | non |
| Classe d'essais type 2 | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| Courant de choc de décharge (10/350 μs) | 50 kA |
| Niveau de protection [L-N] | ≤1,7 |
| Tension max. permanente CA | 255 V |
| Courant de décharge nominal (8/20) | 50 kA |
| Modèle | 1 |
| Type de montage | sur l'élément de base |
| Protection max contre les surintensités côté réseau | 500 |
| Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau | 10 kA |
| Homologations | NF |
| Modèle | 1 pôles |
| Type de réseau CC | non |
| Type de réseau IT | non |
| Type de réseau TN | oui |
| Type de réseau TN-C | oui |
| Type de réseau TN-C-S | oui |
| Type de réseau TN-S | oui |
| Type de réseau TT | oui |
| Autre type de réseau | non |
| Conformité ROHS | oui |
| Courant de charge nominal (borne d’entrée / de sortie) | 125 A |
| Température de service min. | -40 °C |
| Température de service max. | 85 °C |
| SPD selon CEI 61643-1 | classe I+II |
| Type selon EN 61643-11 | Type 1+2 |
| ZPF | 0→2 |
| Résistance aux courts-circuits | 10 kA |
| Temps de réponse | <100 ns |
| Calibre de fusible maximum | 500 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 85 °C |
| Dimension | 255V |
| Humidité de l’air max. | 95 % |
| Humidité de l’air min. | 5 % |
Possibilités de raccordement
| Courant de décharge maximal (8/20 µs) [total] | 50 kA |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) min. | 10 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 50 mm² |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 1,2289 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,2289 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
