Cartouche PDP, à 2 pôles, 5 V
Type PDP-P-2-5
|Réf. article 5080402
|EAN 4012196745845
Réf. article / Type
Tension max. permanente CA
Tension max. permanente CC
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Couvercle, protection des données informatiques emboîtable type 1+2/D1+C2 pour applications de la technologie de mesure, de commande et de régulation
• Appareil de protection pour systèmes multifilaires
• Plage de fréquence jusqu'à 100 MHz
• Emboîtement réduit de 12,5 mm
Application : Parasurtenseur et parafoudre universel pour appareils de données informatique dans la technologie MCR.
• Appareil de protection pour systèmes multifilaires
• Plage de fréquence jusqu'à 100 MHz
• Emboîtement réduit de 12,5 mm
Application : Parasurtenseur et parafoudre universel pour appareils de données informatique dans la technologie MCR.
Données techniques

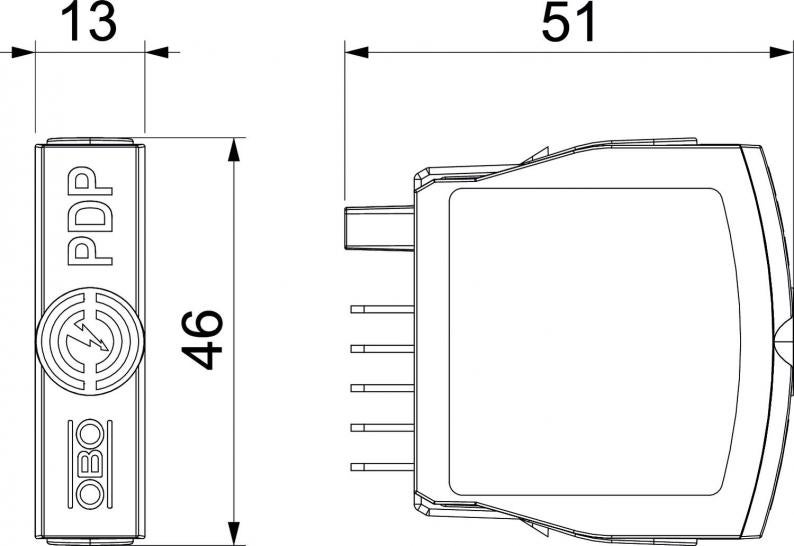

Dimensions
| Longueur | 51 mm |
|---|---|
| Largeur | 13 mm |
| Hauteur | 46 mm |
Caractéristiques techniques
| Résistance longitudinale | 1.2 ± 5% |
|---|---|
| Signalisation sur l'appareil | aucun |
| Connectique | Borne |
| Niveau de protection fil/fil | 100 V |
| Indice de protection | IP20 |
| Norme de contrôle | CEI 61643-21 |
| Résistance série par voie | 1,2 Ω ± 5% |
| Courant de décharge nominal In selon C2 (total) | 20 kA |
| Capacité (ligne/ligne) | ≤30 pF |
| Capacité (ligne/terre) | ≤30 pF |
| Mise à la terre par : | Circuit de raccordement/rail DIN |
| Montage Entrée/sortie | Bornes à vis |
| Raccordement du blindage disponible | oui |
| Raccordement du blindage | direct |
| Résistance au courant de choc fil - fil | 10 kV / 5 kA |
| Résistance au courant de choc fil - terre | 10 kV / 5 kA |
| Courant de choc de décharge total (10/350) | 2,5 kA |
| Courant de décharge total (8/20) | 20 kA |
| Courant de charge nominal CC | 0,6 A |
| Courant de charge nominal CA | 0,425 A |
| Tension max. permanente CA | 4,2 V |
| Tension max. permanente CC | 6 V |
| Courant de décharge nominal (8/20) | 10 kA |
| Fréquence limite | 100 MHz |
| SPD selon CEI 61643-21 | Classe I+II / D1+C2 |
| Kategorie | Type 1+2 / D1+C2 |
| Conformité ROHS | oui |
| SPD selon CEI 61643-1 | classe I+II |
| Type selon EN 61643-11 | Type 1+2 |
| ZPF | 0→2 |
| Courant de choc de décharge | 2,5 kA |
| Affaiblissement d’insertion (insertion loss) | ≤3 dB |
| Section de raccordement rigide max. | 2,5 mm² |
| Section de raccordement multifilaire min. | 0,14 mm² |
| Section de raccordement multifilaire max. | 2,5 mm² |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 5V |
Possibilités de raccordement
| Section de raccordement rigide min. | 0,14 mm² |
|---|---|
| Section de raccordement flexible min. | 0,14 mm² |
| Section de raccordement flexible max. | 1,5 mm² |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,1219 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,1219 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
(2)
Instructions et aides (2)
Images du produit (2)
Variantes
Type
Connectique
Tension max. permanente CA
Tension max. permanente CC
Réf. article
PDP-P-2-5
Borne
4,2
6
5080402
PDP-P-2-12
Borne
12
16
5080404
PDP-P-2-24
Borne
21
30
5080406
PDP-P-2-48
Borne
37
52
5080408
