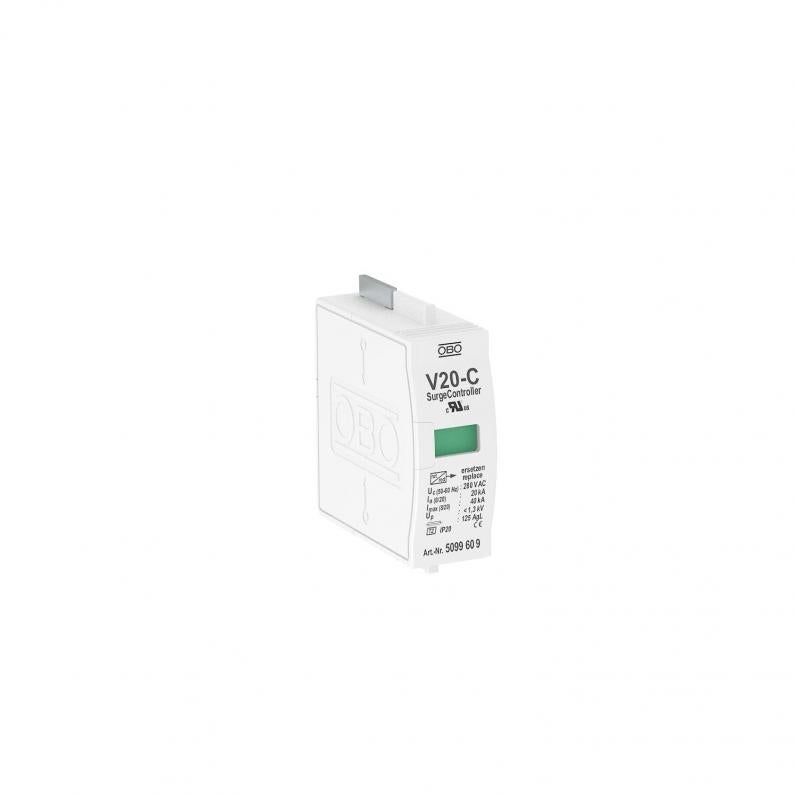

Cartouche pour V20 280 V
Type V20-C 0-280
|Réf. article 5099609
|EAN 4012195396918
Réf. article / Type
Tension max. permanente CA
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Cartouche - Parasurtenseur de type 2
• Cartouche enfichable, couvercle se démontant du socle sans outil
• Avec dispositif de coupure thermique et indicateur de défauts
• Capacité d'écoulement élevée et longue durée de vie
* Complet = couvercle et socle
• Cartouche enfichable, couvercle se démontant du socle sans outil
• Avec dispositif de coupure thermique et indicateur de défauts
• Capacité d'écoulement élevée et longue durée de vie
* Complet = couvercle et socle
Données techniques
Caractéristiques techniques
| Type du réseau | TN |
|---|---|
| Coupe-feu | non |
| Signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Courant décharge nominal (8/20 μs) [L-N] | 20 kA |
| Report d'alarme | non |
| Classe d'essais type 2 | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| fusible de puissance intégré | non |
| Tension max. permanente CA | 280 V |
| Tension max. permanente CC | 350 V |
| Courant de décharge nominal (8/20) | 20 kA |
| Modèle | 1 |
| Type de montage | sur l'élément de base |
| Protection max contre les surintensités côté réseau | 125 |
| Modèle | Module 1 pôle ; 280 V |
| Conformité ROHS | oui |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe II |
| Type selon EN 61643-11 | Type 2 |
| ZPF | 1→2 |
| Courant de décharge maximal (8/20 μs) | 40 kA |
| Temps de réponse | <25 ns |
| Calibre de fusible maximum | 125 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 280V |
Possibilités de raccordement
| Courant de décharge maximal (8/20 µs) [total] | 20 kA |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) min. | 2,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,1668 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,1668 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
