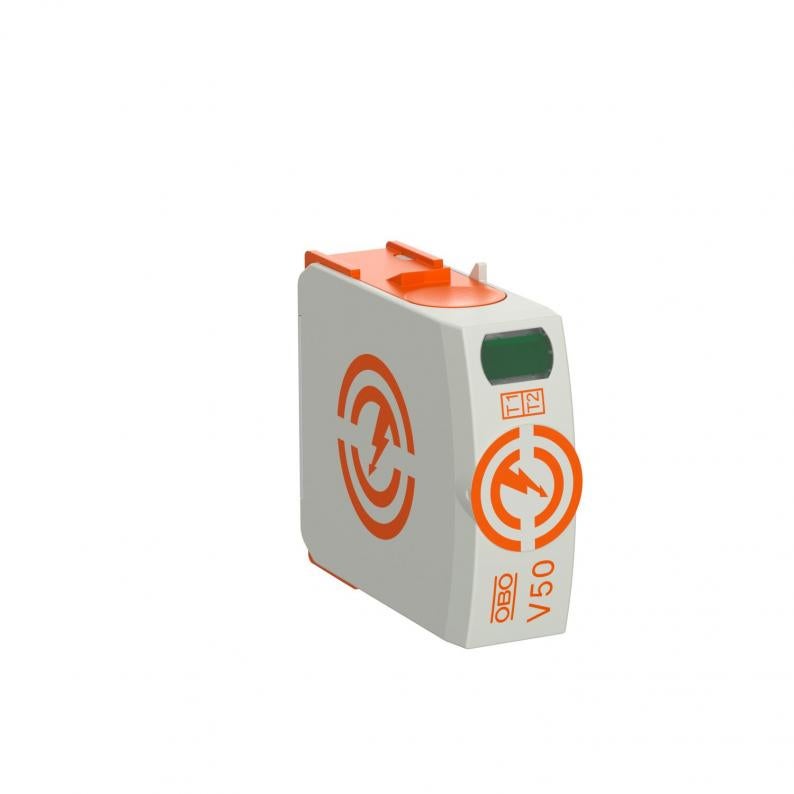

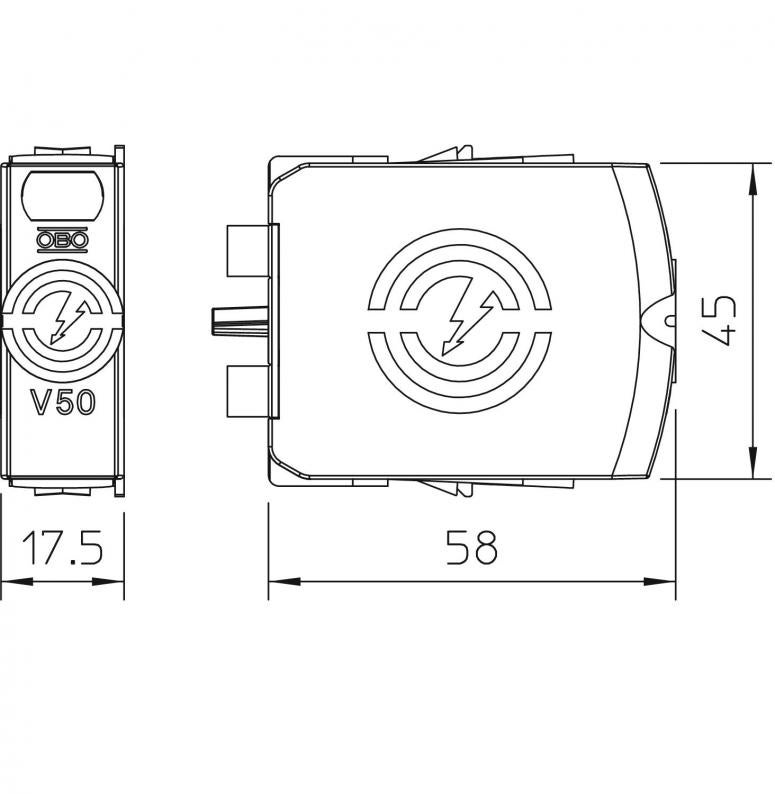

Cartouche V50 150 V
Type V50-0-150
|Réf. article 5093505
|EAN 4012196153718
Réf. article / Type
Tension max. permanente CA
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Cartouche de parafoudre combiné type 1+2
• Pour liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre de 12,5 kA (10/350) par pôle
• Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état
• Mécanisme de verrouillage des cartouches avec protection contre les vibrations et codage de tension
• Plastique selon UL 94 V-0
• Pour liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre de 12,5 kA (10/350) par pôle
• Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état
• Mécanisme de verrouillage des cartouches avec protection contre les vibrations et codage de tension
• Plastique selon UL 94 V-0
Données techniques
Caractéristiques techniques
| Nombre de pôles | 1 |
|---|---|
| Type du réseau | tous |
| Coupe-feu | non |
| Signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Tension continue max. (L-N) | 150 V |
| Courant décharge nominal (8/20 μs) [L-N] | 30 kA |
| Matériau boîtier pour composants de protection contre les surtensions | PA UL 94 V-0 |
| Courant de décharge maximal (8/20 μs) [L-N] | 50 kA |
| Report d'alarme | non |
| Tension nominale CA (50 / 60 Hz) | 120 V |
| fusible de puissance intégré | non |
| Courant de choc de décharge (10/350 μs) | 12,5 kA |
| Niveau de protection [L-N] | ≤0,8 |
| Tension max. permanente CA | 150 V |
| Courant de décharge nominal (8/20) | 30 kA |
| Modèle | 1 |
| Type de montage | Rail DIN 35 mm |
| Protection max contre les surintensités côté réseau | 160 A gL/gG |
| Tension résiduelle [L-N] @ 5 kA | 0,5 kV |
| Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau | 50 kA eff |
| Tension résiduelle [L-N] @ 1 kA | 0,4 kV |
| Tension TOV [L-N] - withstand mode - 5 s | 175 V |
| Tension TOV [L-N] - fail safe mode - 120 min | 230 V |
| Type selon UL1449 | Type 4 |
| Écartement minimal | 1,5 mm |
| Homologations | NF, KEMA, UL, ÖVE |
| Conformité ROHS | oui |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| Couple de serrage | 4 Nm |
| SPD selon CEI 61643-1 | classe I+II |
| Type selon EN 61643-11 | Type 1+2 |
| Courant de décharge maximal (8/20 μs) | 50 kA |
| Temps de réponse | <25 ns |
| Calibre de fusible maximum | 160 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Tension résiduelle [L-N] @ 12,5 kA | 0,6 kV |
| Dimension | 150V |
| Humidité de l’air max. | 95 % |
| Humidité de l’air min. | 5 % |
Possibilités de raccordement
| Section de conducteur flexible (à fils de faible diamètre) min. | 1,5 mm² |
|---|---|
| Section de conducteur flexible (à fils de faible diamètre) max. | 35 mm² |
| Section de raccordement des bornes FM min. | 0,5 mm² |
| Section de raccordement des bornes FM max. | 1,5 mm² |
| Section de raccordement des bornes FM min. | 21 AWG |
| Section de raccordement des bornes FM max. | 16 AWG |
| Section de conducteur flexible (à fils de faible diamètre) min. | 16 AWG |
| Section de conducteur flexible (à fils de faible diamètre) max. | 2 AWG |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 1,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 16 AWG |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 2 AWG |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,1864 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,1864 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
