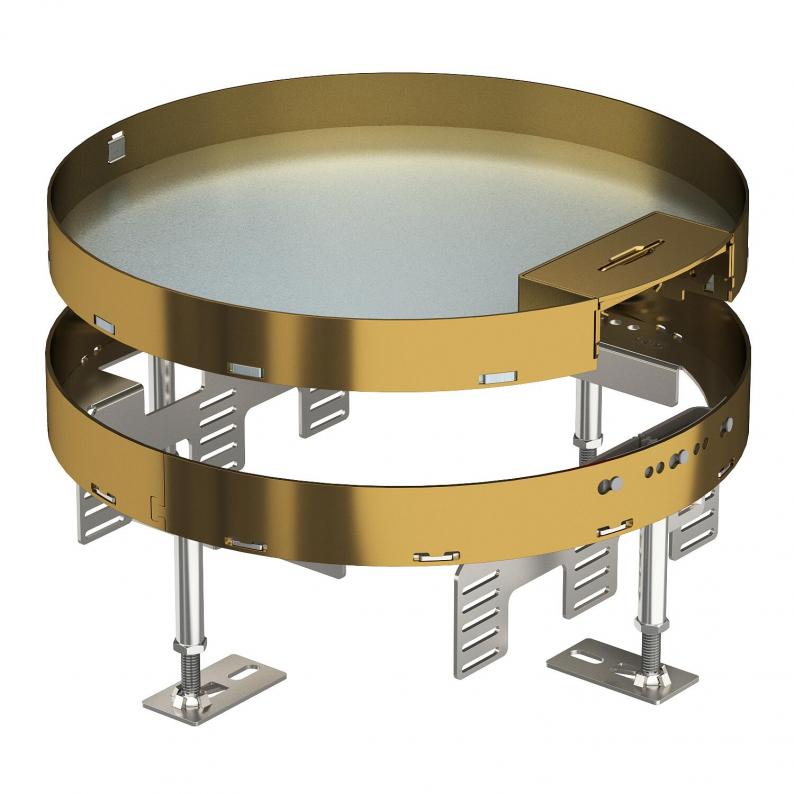

Cassette réglable en hauteur avec sortie de cordon, RKSR, laiton
Type RKSRN2 R9 MS25
Réf. article 7409274
EAN 4012195867579
Réf. article / Type
7409274 / RKSRN2 R9 MS25
Hauteur de plancher min.
110 mm
Hauteur de plancher max.
155 mm
Épaisseur du revêtement de sol
25 mm
Dimension nominale pour boîtier d'appareillages
R9
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Cassette réglable en hauteur de dimension nominale R9 avec poignée sortie de cordon destinée au montage d'appareillages dans des planchers nettoyés à sec en intérieur.
Cassette ajustable avec sortie de cordon, 3 passages Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universelsUT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages module 45
Cassette ajustable avec sortie de cordon, 3 passages Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universelsUT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages module 45
Données techniques
Dimensions
| Longueur | 304 mm |
|---|---|
| Largeur | 304 mm |
Caractéristiques techniques
| Hauteur de plancher min. | 110 mm |
|---|---|
| Hauteur de plancher max. | 155 mm |
| Épaisseur du revêtement de sol | 25 mm |
| Plage de réglage min. | 110 mm |
| Plage de réglage max. | 155 mm |
| Nombre d'appareillages montables | 12 |
| Découplable | non |
| Diamètre de montage | 305 |
| Convient pour montage dans plancher technique | oui |
| convient pour montage dans des faux-planchers | oui |
| Entretien du sol | sécher |
| Nombre de paniers support appareillage | 3 |
| Profondeur de montage | 110 mm |
| Modèle Sortie de câble | Sortie de cordon pivotante |
| Nombre des sorties de câble | 1 |
| Support d'appareillage pour le logement de paniers appareillage | oui |
| Indice de protection code IK | IK10 |
| Type du système d'encastrement | UT4 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | R9 |
| Homologations | NF |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP40 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | rond |
| Conformité ROHS | sauf |
| Dimension | Ø305mm |
| Matériau | laiton |
| Série de produit | RKSR |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 15,0614 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 15,0614 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf. article
Quantité
DUG 350-3 R9
7400549
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
UT4 45 4
7408727
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
MTU 3
7407840
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7405815
Pied de nivellement RKNEV2Type
RK NEV2 110
Unité de vente minimale : 1 Emb.
1Emb.
Emb.
Réf. article 7400549
Couvercle de montage 350 taille nominale R9Type
DUG 350-3 R9
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
