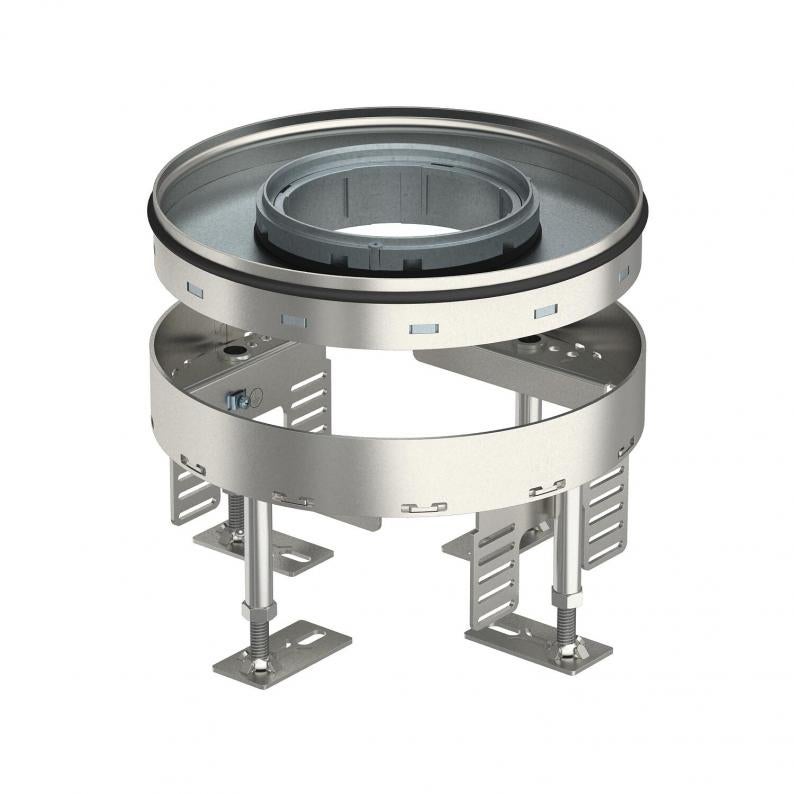

Cassette réglable en hauteur pour tube, RKFR, acier inoxydable
Type RKFRN2 R4 VS20
Réf. article 7409422
EAN 4012195869450
Réf. article / Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description

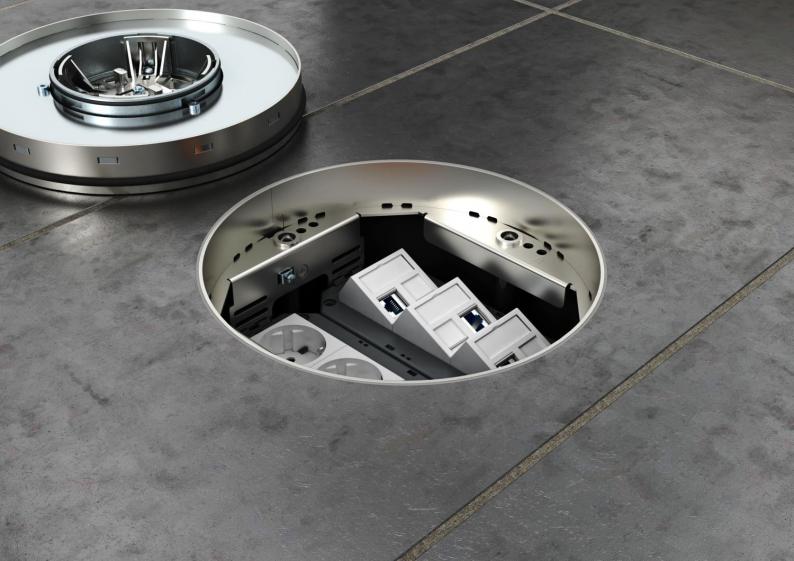

Cassette réglable en hauteur de dimension nominale R4 pour tube destinée au montage d'appareillages dans des planchers nettoyés à l'eau ou à sec en intérieur.
Cassette ajustable avec tubulure, à 2 passages. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages individuels avec bague-support/griffe de fixation ou 6 appareillages Module 45. Le tube n’est pas compris dans la livraison.
Cassette ajustable avec tubulure, à 2 passages. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages individuels avec bague-support/griffe de fixation ou 6 appareillages Module 45. Le tube n’est pas compris dans la livraison.
Données techniques
Dimensions
| Longueur | 214 mm |
|---|---|
| Largeur | 214 mm |
Caractéristiques techniques
| Hauteur de plancher min. | 110 mm |
|---|---|
| Hauteur de plancher max. | 155 mm |
| Épaisseur du revêtement de sol | 20 mm |
| Plage de réglage min. | 110 mm |
| Plage de réglage max. | 155 mm |
| Nombre d'appareillages montables | 6 |
| Découplable | non |
| Diamètre de montage | 215 |
| Convient pour montage dans plancher technique | oui |
| convient pour montage dans des faux-planchers | oui |
| Entretien du sol | humide |
| Nombre de paniers support appareillage | 2 |
| Profondeur de montage | 110 mm |
| Modèle Sortie de câble | Tube escamotable |
| Nombre des sorties de câble | 1 |
| Support d'appareillage pour le logement de paniers appareillage | oui |
| Indice de protection code IK | IK10 |
| Type du système d'encastrement | UT3 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | R4 |
| Homologations | NF |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP44 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | rond |
| Conformité ROHS | sauf |
| Dimension | Ø215mm |
| Matériau | acier inoxydable 1.4301 |
| Série de produit | RKFR |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 12,3599 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 12,3599 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf. article
Quantité
TUK2 GV
7428140
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
DUG 350-3 R4
7400517
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
UT3 45 3
7408723
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
MTU 2
7407836
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7405815
Pied de nivellement RKNEV2Type
RK NEV2 110
Unité de vente minimale : 1 Emb.
1Emb.
Emb.
Réf. article 7428140
Couvercle de tube , avec poignée étrier pour l'extractionType
TUK2 GV
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
