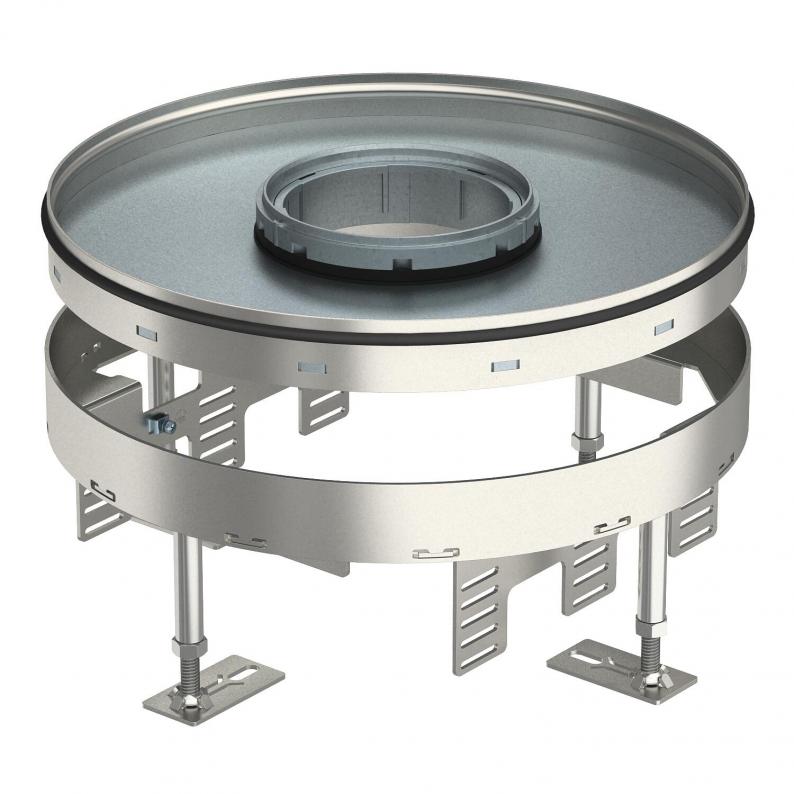

Cassette réglable en hauteur pour tube, RKFR, acier inoxydable
Type RKFRN2 R9 VS20
Réf. article 7409430
EAN 4012195869528
Réf. article / Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Cassette réglable en hauteur de dimension nominale R9 pour tube destinée au montage d'appareillages dans des planchers nettoyés à l'eau ou à sec en intérieur.
Cassette ajustable avec tubulure, à 3 passages. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages Module 45. Le tube n’est pas compris dans la livraison.
Cassette ronde réglable en hauteur, à 3 compartiments, pour tube de dimension nominale 9 destiné au montage d’appareillages. Cassette adaptée à une utilisation dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à l’eau ou à sec en intérieur.
Convient uniquement aux revêtements de sol lisses.
Il est possible d'installer 3 plaques de recouvrement APMT5.
Cassette ajustable avec tubulure, à 3 passages. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages Module 45. Le tube n’est pas compris dans la livraison.
Cassette ronde réglable en hauteur, à 3 compartiments, pour tube de dimension nominale 9 destiné au montage d’appareillages. Cassette adaptée à une utilisation dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à l’eau ou à sec en intérieur.
Convient uniquement aux revêtements de sol lisses.
Il est possible d'installer 3 plaques de recouvrement APMT5.
Données techniques
Dimensions
| Longueur | 304 mm |
|---|---|
| Largeur | 304 mm |
Caractéristiques techniques
| Hauteur de plancher min. | 110 mm |
|---|---|
| Hauteur de plancher max. | 155 mm |
| Épaisseur du revêtement de sol | 20 mm |
| Plage de réglage min. | 110 mm |
| Plage de réglage max. | 155 mm |
| Nombre d'appareillages montables | 12 |
| Découplable | non |
| Diamètre de montage | 305 |
| Convient pour montage dans plancher technique | oui |
| convient pour montage dans des faux-planchers | oui |
| Entretien du sol | humide |
| Nombre de paniers support appareillage | 3 |
| Profondeur de montage | 110 mm |
| Modèle Sortie de câble | Tube escamotable |
| Nombre des sorties de câble | 1 |
| Support d'appareillage pour le logement de paniers appareillage | oui |
| Indice de protection code IK | IK10 |
| Type du système d'encastrement | UT4 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | R9 |
| Homologations | NF |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP44 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | rond |
| Conformité ROHS | sauf |
| Dimension | Ø305mm |
| Matériau | acier inoxydable 1.4301 |
| Série de produit | RKFR |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 19,5393 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 19,5393 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
TUK2 GV
7428140
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
DUG 350-3 R9
7400549
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
UT4 45 4
7408727
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
MTU 3
7407840
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7405815
Pied de nivellement RKNEV2Type
RK NEV2 110
Unité de vente minimale : 1 Emb.
1Emb.
Emb.
Réf. article 7428140
Couvercle de tube , avec poignée étrier pour l'extractionType
TUK2 GV
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (2)
Catalogues et brochures (1)
Déclarations (2)
Certificats (1)
Instructions et aides (2)
Images du produit (2)
Téléchargements de données 3D (2)
Variantes
Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension nominale pour boîtier d'appareillages
Réf. article
RKFRN2 R9 VS20
110
155
20
R9
7409430
RKFRN2 R9 VS25
110
155
25
R9
7409432
Épaisseur du revêtement de sol
RKFRN2 R9 VS20
Réf. article
7409430
Hauteur de plancher min.
110
Hauteur de plancher max.
155
Épaisseur du revêtement de sol
20
Dimension nominale pour boîtier d'appareillages
R9
RKFRN2 R9 VS25
Réf. article
7409432
Hauteur de plancher min.
110
Hauteur de plancher max.
155
Épaisseur du revêtement de sol
25
Dimension nominale pour boîtier d'appareillages
R9
