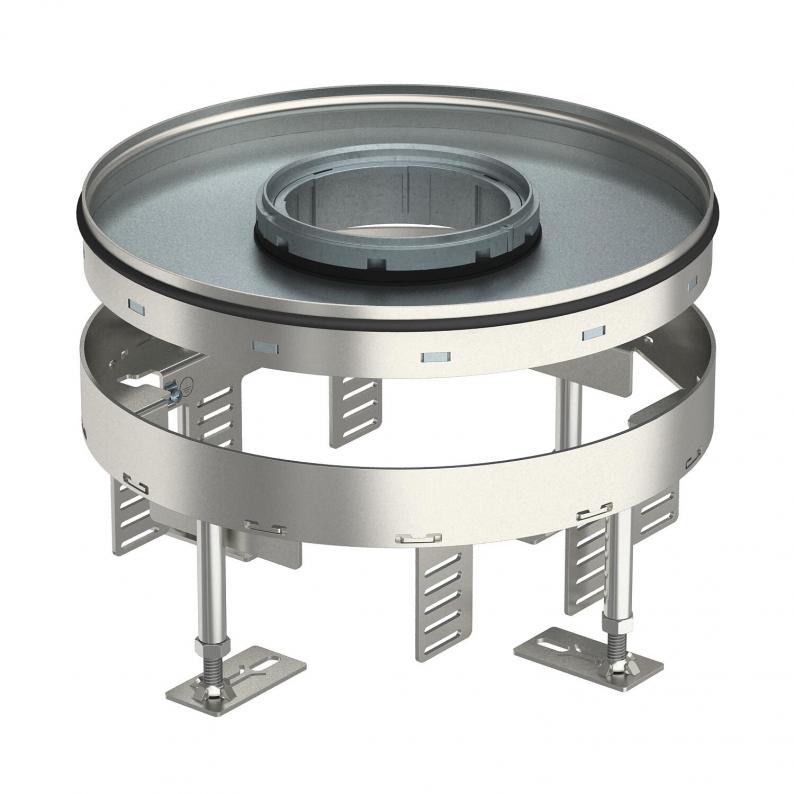

Cassette réglable en hauteur pour tube, RKFR, acier inoxydable
Type RKFRN2 R7 VS25
Réf. article 7409428
EAN 4012195869511
Réf. article / Type
7409428 / RKFRN2 R7 VS25
Hauteur de plancher min.
110 mm
Hauteur de plancher max.
155 mm
Épaisseur du revêtement de sol
25 mm
Dimension nominale pour boîtier d'appareillages
R7
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Cassette réglable en hauteur de dimension nominale R7 pour tube destinée au montage d'appareillages dans des planchers nettoyés à l'eau ou à sec en intérieur.
Cassette ajustable avec tubulure, à 3 passages. Il est possible d'installer 2 plaques de recouvrement APMT2 et une plaque APMT5. Pour le montage de 2 supports universels UT3 et un support UT4 pour 7 appareillages individuels avec bague-support/griffe de fixation ou 10 appareillages Modul 45. Le tube n’est pas compris dans la livraison.
Cassette ajustable avec tubulure, à 3 passages. Il est possible d'installer 2 plaques de recouvrement APMT2 et une plaque APMT5. Pour le montage de 2 supports universels UT3 et un support UT4 pour 7 appareillages individuels avec bague-support/griffe de fixation ou 10 appareillages Modul 45. Le tube n’est pas compris dans la livraison.
Données techniques
Dimensions
| Longueur | 274 mm |
|---|---|
| Largeur | 274 mm |
Caractéristiques techniques
| Hauteur de plancher min. | 110 mm |
|---|---|
| Hauteur de plancher max. | 155 mm |
| Épaisseur du revêtement de sol | 25 mm |
| Plage de réglage min. | 110 mm |
| Plage de réglage max. | 155 mm |
| Nombre d'appareillages montables | 10 |
| Découplable | non |
| Diamètre de montage | 275 |
| Convient pour montage dans plancher technique | oui |
| convient pour montage dans des faux-planchers | oui |
| Entretien du sol | humide |
| Nombre de paniers support appareillage | 3 |
| Profondeur de montage | 110 mm |
| Modèle Sortie de câble | Tube escamotable |
| Nombre des sorties de câble | 1 |
| Support d'appareillage pour le logement de paniers appareillage | oui |
| Indice de protection code IK | IK10 |
| Type du système d'encastrement | UT3 / UT4 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | R7 |
| Homologations | NF |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP44 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | rond |
| Conformité ROHS | sauf |
| Dimension | Ø275mm |
| Matériau | acier inoxydable 1.4301 |
| Série de produit | RKFR |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 16,8327 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 16,8327 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
