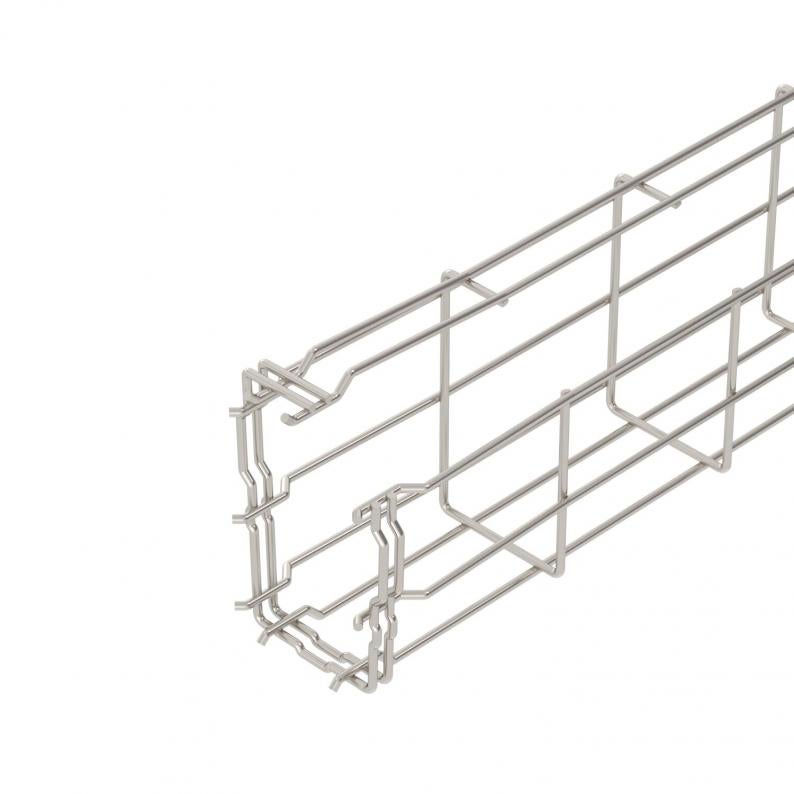

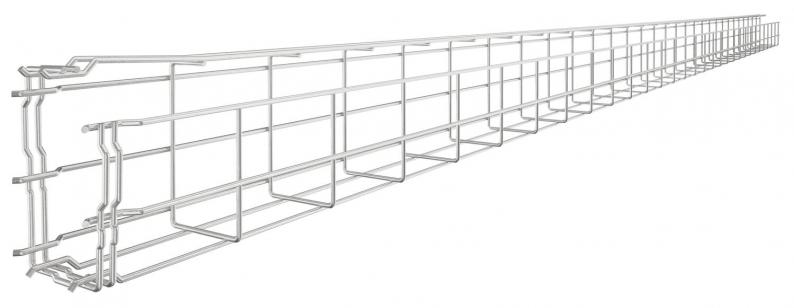

Chemin de câbles en treillis en G Magic® 125 A2
Type G-GRM 125 75 A2
|Réf. article 6005556
|EAN 4012195686491
Réf. article / Type
6005556 / G-GRM 125 75 A2
Longueur
3000 mm
Largeur
75 mm
Hauteur
125 mm
Maintien en fonction
non
Section utile
61 cm²
Diamètre du fil
3,9 mm
Unité de vente minimale : 3 m
3m
m
Description
Chemin de câbles en treillis en G en fils d'acier soudés par points avec des hauteurs d'ailes et des largeurs différentes.
Montage direct possible sur mur et plafond Les données de charge relatives aux différents types de pose sont disponibles sur demande.
Atténuation magnétique du blindage 15 dB.
Montage direct possible sur mur et plafond Les données de charge relatives aux différents types de pose sont disponibles sur demande.
Atténuation magnétique du blindage 15 dB.
Données techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 75 mm |
| Hauteur | 125 mm |
| Cote A | 96 mm |
| Cote B | 75 mm |
| Dimension H | 125 mm |
| Cote C | 38 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 61 cm² |
| Acier inoxydable, teint | oui |
| Section utile | 6100 mm² |
| Séparateur (plaquette) intégré | sans |
| Raccord sans vis | oui |
| Forme de profilé | Forme en G |
| Conformité ROHS | oui |
| Diamètre du fil | 3,9 mm |
| Dimension | 125x75x3000 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Couleur | acier inoxydable |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série G-GRM |
Charges
| Distance entre supports 1,0m | 0,6 kN/m |
|---|---|
| Distance entre supports 1,5m | 0,35 kN/m |
| Distance entre supports 2,0m | 0,3 kN/m |
| Distance entre supports 2,5m | 0,25 kN/m |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 5,4826 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 5,4826 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
