Chemin de câbles en treillis en G Magic® 125 FT

Type G-GRM 125 75 FT

Réf. article 6005526

EAN 4012195686415

Fiche technique (PDF)

Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

6005526 / G-GRM 125 75 FT

Longueur

3000 mm

Largeur

75 mm

Hauteur

125 mm

Maintien en fonction

non

Section utile

61 cm²

Diamètre du fil

3,9 mm

Unité de vente minimale : 3 m

Description

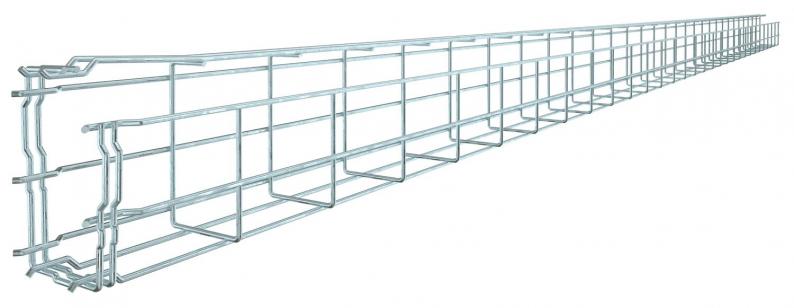

Chemin de câbles en treillis en G en fils d'acier soudés par points avec des hauteurs d'ailes et des largeurs différentes.

Montage direct possible sur mur et plafond Les données de charge relatives aux différents types de pose sont disponibles sur demande.

Atténuation magnétique du blindage 15 dB.

Données techniques

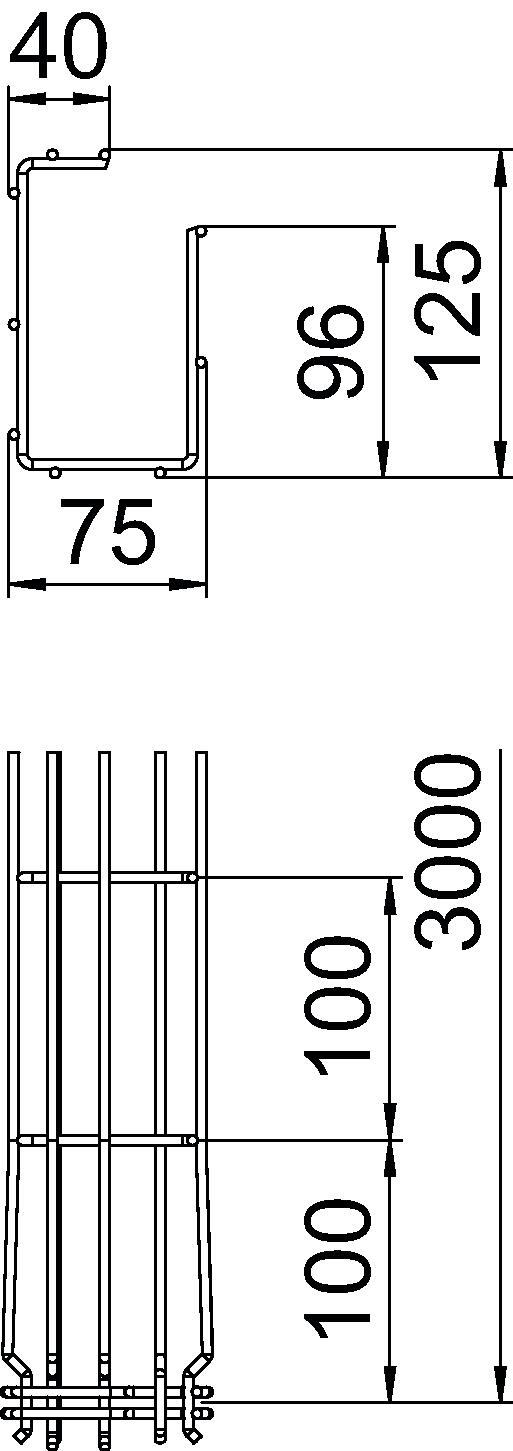

Dimensions

Longueur	3000 mm
Largeur	75 mm
Hauteur	125 mm
Cote A	96 mm
Cote B	75 mm
Dimension H	125 mm
Cote C	38 mm

Caractéristiques techniques

Maintien en fonction	non
Version du connecteur	raccord intégré
Modèle longue portée	non
Section utile	61 cm²
Acier inoxydable, teint	non
Section utile	6100 mm²
Séparateur (plaquette) intégré	sans
Raccord sans vis	oui
Forme de profilé	Forme en G
Conformité ROHS	oui
Diamètre du fil	3,9 mm
Dimension	125x75x3000
Surface	galvanisé à chaud par trempage
Matériau	Acier
Couleur	zinc
Type de test de charge selon CEI 61537	Type II
Type de raccord du système de chemin de câble	Fixation à déclic
Série de produit	Série G-GRM

Charges

Distance entre supports 1,0m	0,6 kN/m
Distance entre supports 1,5m	0,35 kN/m
Distance entre supports 2,0m	0,3 kN/m
Distance entre supports 2,5m	0,25 kN/m

Données environnementales

Empreinte CO2 (GWP) du berceau à la porte	2,4219 kg CO2e / 1 Mètre
CO₂ Footprint (GWP)	2,4219 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Mètre
Declared Unit Quantity	1

EPD Verified	oui
Date d’expiration EPD	10.07.2029
Numéro de déclaration EPD	EPD-KTO-17.0
Standard EPD / Standard LCA (normes)	DIN EN ISO 14025,EN 15804 + A2

Accessoires

Accessoires de montage

Réf. article 6016634

Raccord couvre-joint FT

Type

GSV 34 FT

Unité de vente minimale : 20 Pièce

Pièce

Réf. article 6017160

Fixation murale et au sol FT

Type

WB GR FT

Unité de vente minimale : 20 Pièce

Pièce
