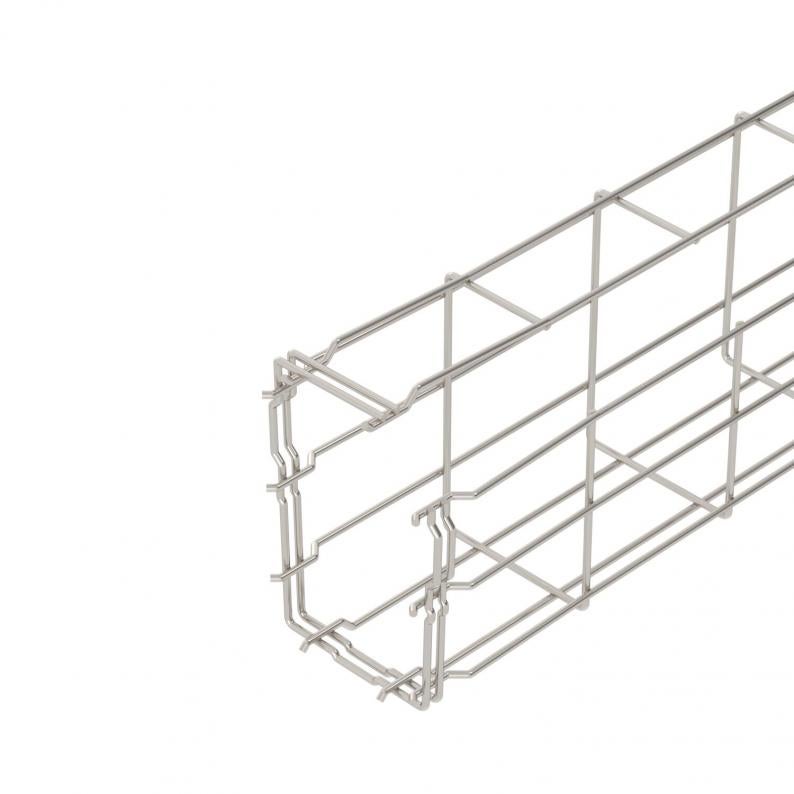

Chemin de câbles en treillis en G Magic® 150 A2
Type G-GRM 150 100 A2
|Réf. article 6005559
|EAN 4012195686507
Réf. article / Type
6005559 / G-GRM 150 100 A2
Longueur
3000 mm
Largeur
100 mm
Hauteur
150 mm
Maintien en fonction
non
Section utile
107 cm²
Diamètre du fil
3,9 mm
Unité de vente minimale : 3 m
3m
m
Description
Chemin de câbles en treillis en G en fils d'acier soudés par points avec des hauteurs d'ailes et des largeurs différentes.
Montage direct possible sur mur et plafond Les données de charge relatives aux différents types de pose sont disponibles sur demande.
Atténuation magnétique du blindage 15 dB.
Montage direct possible sur mur et plafond Les données de charge relatives aux différents types de pose sont disponibles sur demande.
Atténuation magnétique du blindage 15 dB.
Données techniques

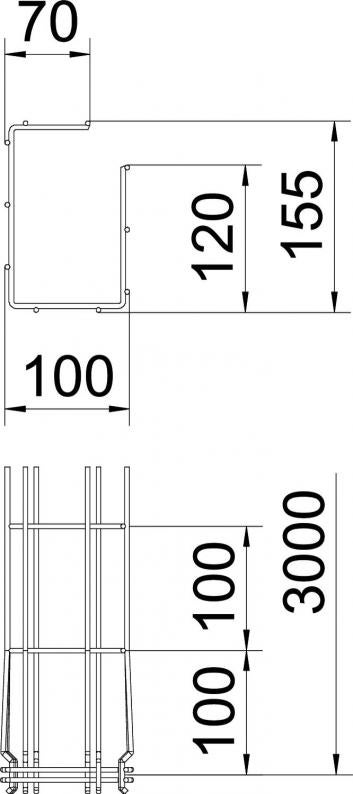

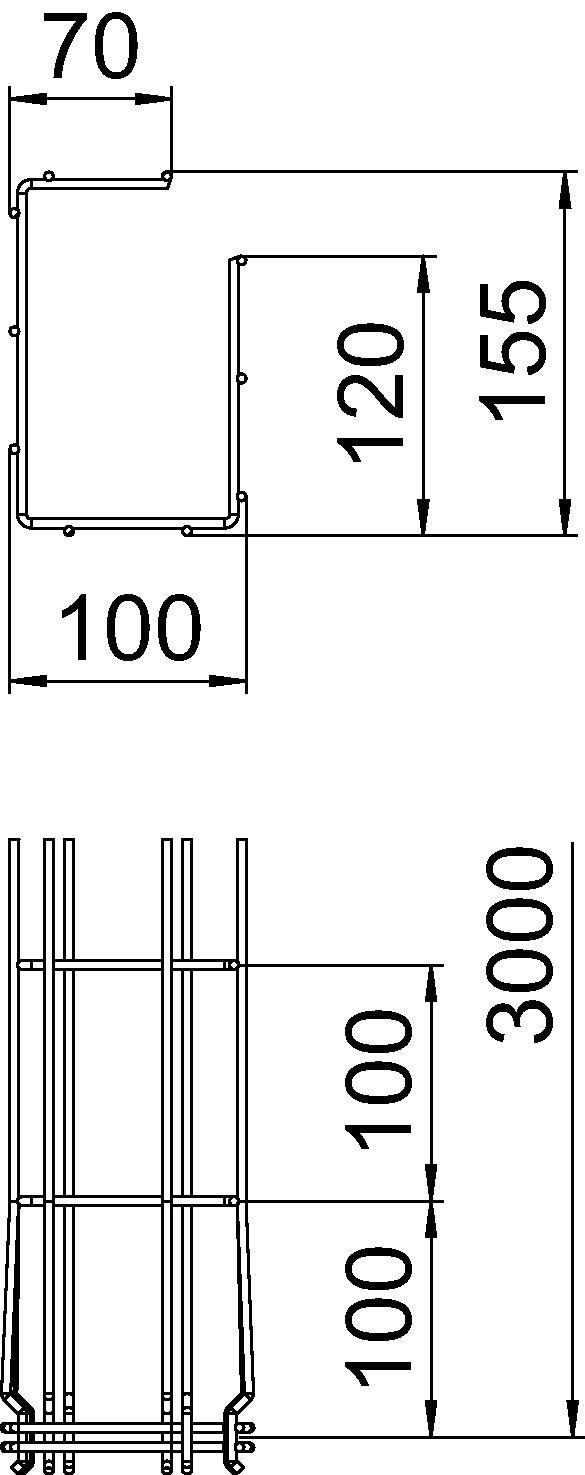

Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 150 mm |
| Cote A | 120 mm |
| Cote B | 100 mm |
| Dimension H | 155 mm |
| Cote C | 68 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 107 cm² |
| Acier inoxydable, teint | oui |
| Section utile | 10700 mm² |
| Séparateur (plaquette) intégré | sans |
| Raccord sans vis | oui |
| Forme de profilé | Forme en G |
| Conformité ROHS | oui |
| Diamètre du fil | 3,9 mm |
| Dimension | 150x100x3000 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Couleur | acier inoxydable |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série G-GRM |
Charges
| Distance entre supports 1,0m | 0,6 kN/m |
|---|---|
| Distance entre supports 1,5m | 0,5 kN/m |
| Distance entre supports 2,0m | 0,35 kN/m |
| Distance entre supports 2,5m | 0,3 kN/m |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 6,4222 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 6,4222 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
