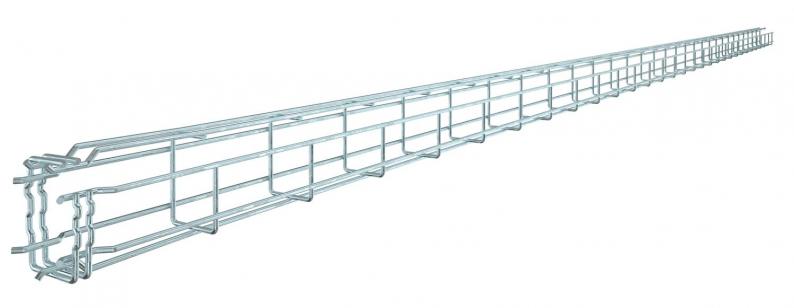

Chemin de câbles en treillis en G Magic® 75 FT
Type G-GRM 75 50 FT
|Réf. article 6005523
|EAN 4012195686408
Réf. article / Type
6005523 / G-GRM 75 50 FT
Longueur
3000 mm
Largeur
50 mm
Hauteur
75 mm
Maintien en fonction
oui
Section utile
22 cm²
Diamètre du fil
3,9 mm
Unité de vente minimale : 3 m
3m
m
Description
Chemin de câbles en treillis en G en fils d'acier soudés par points avec des hauteurs d'ailes et des largeurs différentes.
Montage direct possible sur mur et plafond Les données de charge relatives aux différents types de pose sont disponibles sur demande.
Atténuation magnétique du blindage 15 dB.
Montage direct possible sur mur et plafond Les données de charge relatives aux différents types de pose sont disponibles sur demande.
Atténuation magnétique du blindage 15 dB.
Données techniques

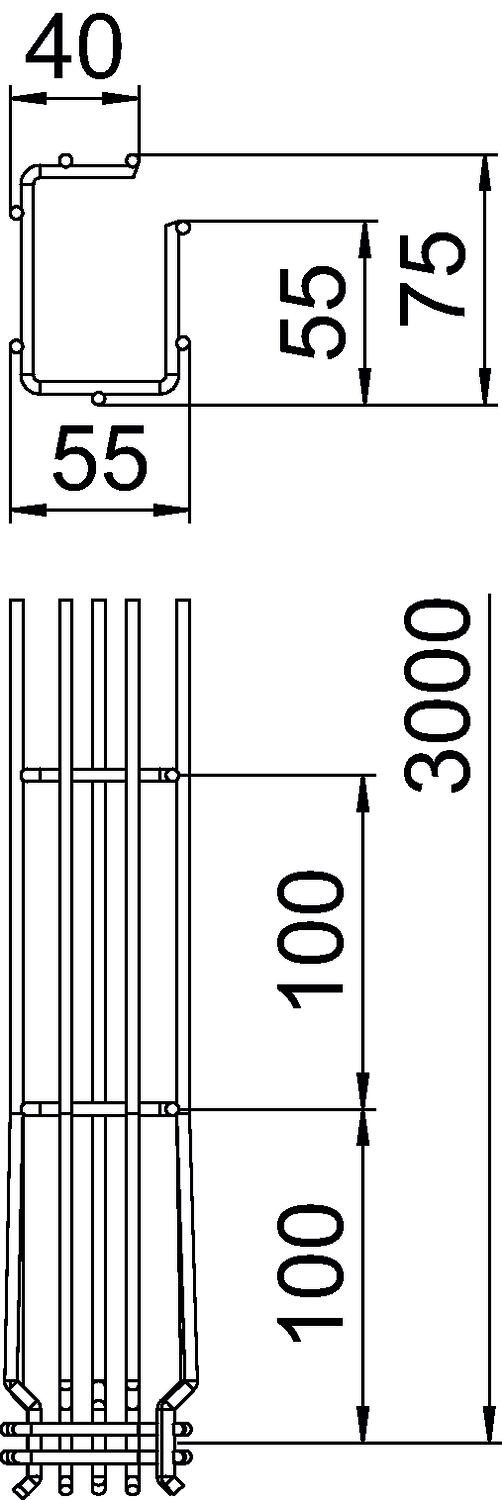

Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 50 mm |
| Hauteur | 75 mm |
| Cote A | 53 mm |
| Cote B | 53 mm |
| Dimension H | 73 mm |
| Cote C | 38 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 22 cm² |
| Acier inoxydable, teint | non |
| Section utile | 2200 mm² |
| Séparateur (plaquette) intégré | sans |
| Raccord sans vis | oui |
| Forme de profilé | Forme en G |
| Conformité ROHS | oui |
| Diamètre du fil | 3,9 mm |
| Dimension | 75x50x3000 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série G-GRM |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,768 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 1,768 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires de montage
Article
Type
Réf. article
Quantité
Réf. article 6016634
Raccord couvre-joint FTType
GSV 34 FT
Unité de vente minimale : 20 Pièce
20Pièce
Pièce
Réf. article 6017160
Fixation murale et au sol FTType
WB GR FT
Unité de vente minimale : 20 Pièce
20Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Certificats (1)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Hauteur
Maintien en fonction
Section utile
Diamètre du fil
Réf. article
G-GRM 75 50 FT
3000
50
75
oui
22
3,9
6005523
