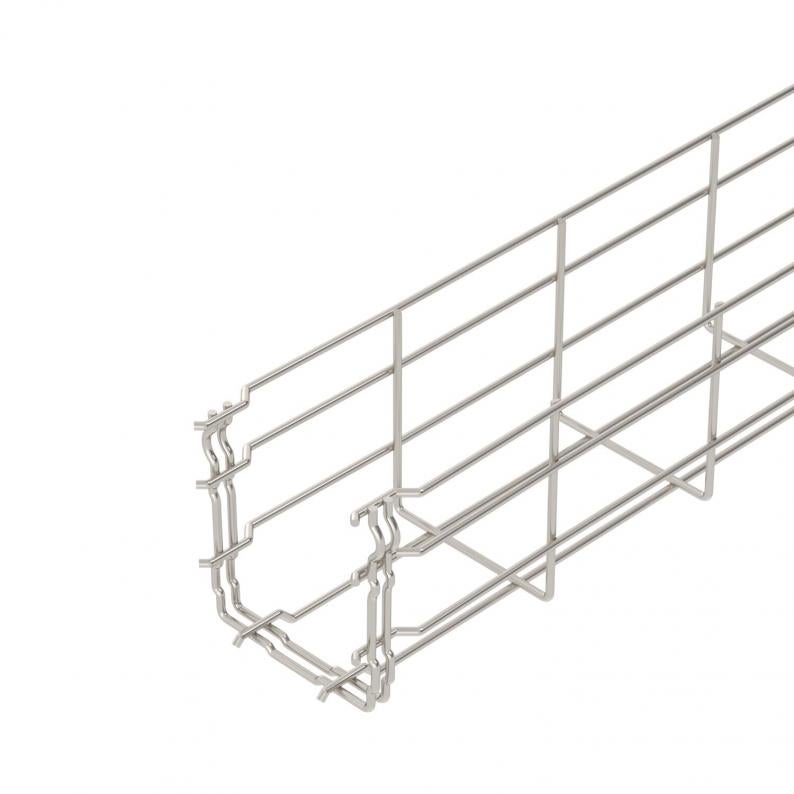

Chemin de câbles en treillis GR-Magic® 105 A2
Type GRM 105 100 A2
Réf. article 6002451
EAN 4012195149620
Réf. article / Type
Longueur
Largeur
Hauteur
Section utile
Diamètre du fil
Unité de vente minimale : 3 m
3m
m
Description
Chemin de câbles en treillis avec raccord préformé d'une hauteur d'aile de 105 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

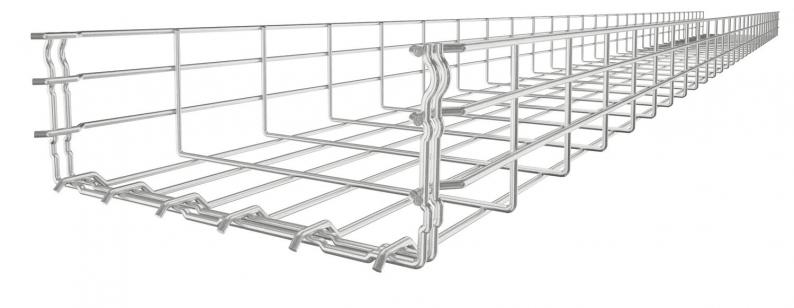

Aucune éclisse supplémentaire n'est nécessaire pour le chemin de câbles en treillis, il est simplement emboîté. Le maillage est de 50 x 100 mm.
Données techniques

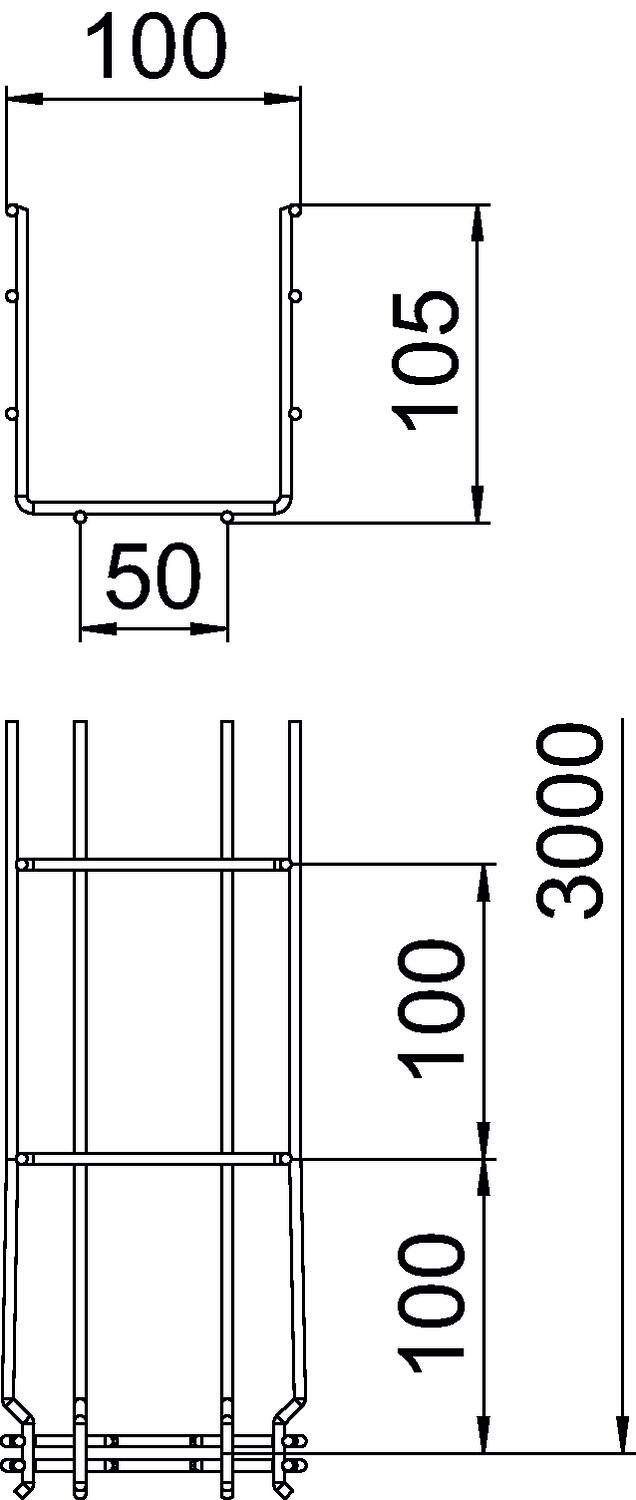

Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 105 mm |
| Cote B | 100 mm |
| Dimension H | 108 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 82 cm² |
| Acier inoxydable, teint | oui |
| Section utile | 8200 mm² |
| Séparateur (plaquette) intégré | sans |
| Raccord sans vis | oui |
| Forme de profilé | Forme en U |
| Conformité ROHS | oui |
| Diamètre du fil | 3,9 mm |
| Dimension | 105x100x3000 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Couleur | acier inoxydable |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série GRM |
Charges
| Distance entre supports 1,0m | 0,8 kN/m |
|---|---|
| Distance entre supports 1,5m | 0,55 kN/m |
| Distance entre supports 2,0m | 0,37 kN/m |
| Distance entre supports 2,5m | 0,27 kN/m |
| Distance entre supports 3,0m | 0,25 kN/m |
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 5,0002 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 5,0002 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf. article
Quantité
DGRR 100 A2
6001862
Unité de vente minimale : 3 m
3m
m
Réf. article 6001862
Couvercle pour chemin de câbles en treillis, encliquetable A2Type
DGRR 100 A2
Unité de vente minimale : 3 m
3m
m
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (6)
Déclarations (4)
Certificats (3)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Hauteur
Maintien en fonction
Section utile
Diamètre du fil
Réf. article
GRM 105 100 A2
3000
100
105
non
82
3,9
6002451
GRM 105 150 A2
3000
150
105
non
130
3,9
6002455
GRM 105 200 A2
3000
200
105
non
175
4,8
6002457
GRM 105 300 A2
3000
300
105
non
268
4,8
6002460
GRM 105 400 A2
3000
400
105
non
363
4,8
6002463
GRM 105 500 A2
3000
500
105
non
459
4,8
6002466
GRM 105 600 A2
3000
600
105
non
554
4,8
6002469
Largeur
Section utile
Diamètre du fil
GRM 105 100 A2
Réf. article
6002451
Longueur
3000
Largeur
100
Hauteur
105
Maintien en fonction
non
Section utile
82
Diamètre du fil
3,9
GRM 105 150 A2
Réf. article
6002455
Longueur
3000
Largeur
150
Hauteur
105
Maintien en fonction
non
Section utile
130
Diamètre du fil
3,9
GRM 105 200 A2
Réf. article
6002457
Longueur
3000
Largeur
200
Hauteur
105
Maintien en fonction
non
Section utile
175
Diamètre du fil
4,8
GRM 105 300 A2
Réf. article
6002460
Longueur
3000
Largeur
300
Hauteur
105
Maintien en fonction
non
Section utile
268
Diamètre du fil
4,8
GRM 105 400 A2
Réf. article
6002463
Longueur
3000
Largeur
400
Hauteur
105
Maintien en fonction
non
Section utile
363
Diamètre du fil
4,8
GRM 105 500 A2
Réf. article
6002466
Longueur
3000
Largeur
500
Hauteur
105
Maintien en fonction
non
Section utile
459
Diamètre du fil
4,8
GRM 105 600 A2
Réf. article
6002469
Longueur
3000
Largeur
600
Hauteur
105
Maintien en fonction
non
Section utile
554
Diamètre du fil
4,8
