Chemin de câbles en treillis GR-Magic® 35 A2
Type GRM 35 200 A2
|Réf. article 6000057
|EAN 4012195470724
Réf. article / Type
Longueur
Largeur
Hauteur
Section utile
Diamètre du fil
Unité de vente minimale : 3 m
3m
m
Description

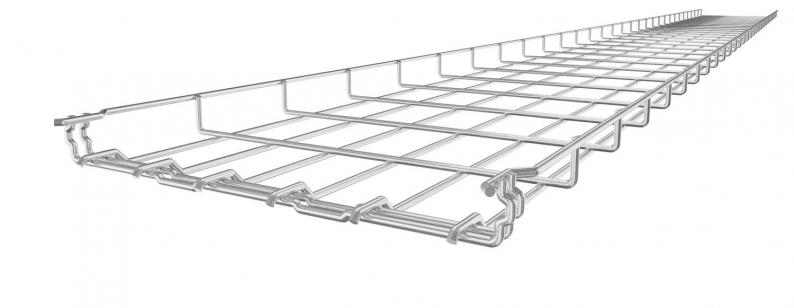

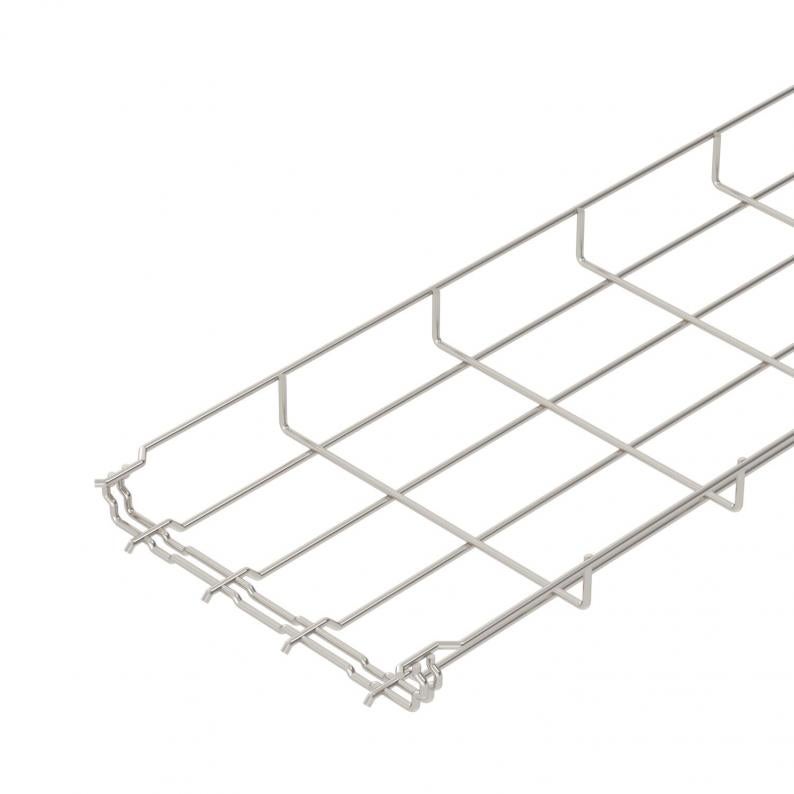

Chemin de câbles en treillis avec raccord préformé d'une hauteur d'aile de 35 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Aucune éclisse supplémentaire n'est nécessaire pour le chemin de câbles en treillis, il est simplement emboîté. Le maillage est de 50 x 100 mm (exception : GRM 35/50 = 20 x 100 mm).
Données techniques

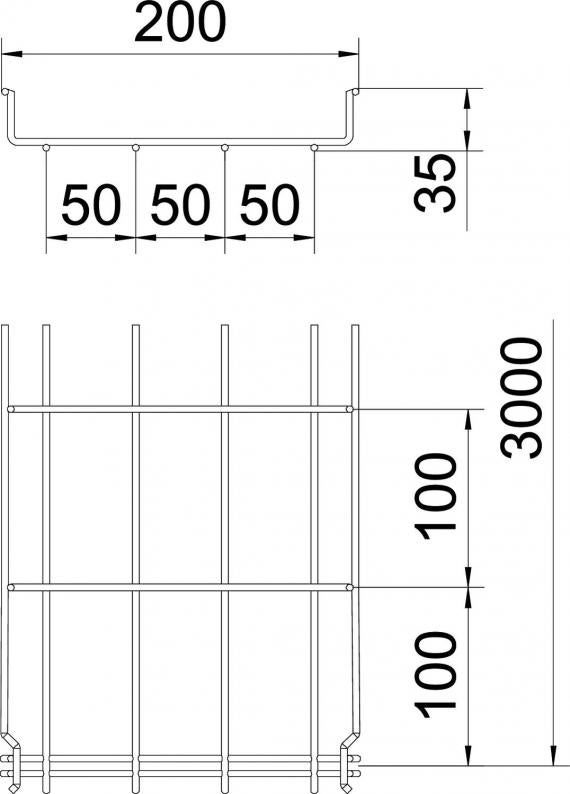

Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 200 mm |
| Hauteur | 35 mm |
| Cote B | 200 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 50,1 cm² |
| Acier inoxydable, teint | oui |
| Section utile | 7000 mm² |
| Séparateur (plaquette) intégré | sans |
| Raccord sans vis | oui |
| Forme de profilé | Forme en U |
| Conformité ROHS | oui |
| Diamètre du fil | 3,9 mm |
| Dimension | 35x200x3000 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Couleur | acier inoxydable |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série GRM |
Charges
| Distance entre supports 1,0m | 0,3 kN/m |
|---|---|
| Distance entre supports 1,5m | 0,14 kN/m |
| Distance entre supports 2,0m | 0,1 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 3,8986 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 3,8986 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf. article
Quantité
DGRR 200 A2
6001866
Unité de vente minimale : 3 m
3m
m
Réf. article 6001866
Couvercle pour chemin de câbles en treillis, encliquetable A2Type
DGRR 200 A2
Unité de vente minimale : 3 m
3m
m
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (6)
Déclarations (4)
Certificats (3)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Hauteur
Maintien en fonction
Section utile
Diamètre du fil
Réf. article
GRM 35 50 A2
3000
50
35
non
9,4
3,9
6000054
GRM 35 100 A2
3000
100
35
non
23
3,9
6000055
GRM 35 150 A2
3000
150
35
non
36,6
3,9
6000056
GRM 35 200 A2
3000
200
35
non
50,1
3,9
6000057
GRM 35 300 A2
3000
300
35
non
71,3
4,8
6000059
Largeur
Section utile
Diamètre du fil
GRM 35 50 A2
Réf. article
6000054
Longueur
3000
Largeur
50
Hauteur
35
Maintien en fonction
non
Section utile
9,4
Diamètre du fil
3,9
GRM 35 100 A2
Réf. article
6000055
Longueur
3000
Largeur
100
Hauteur
35
Maintien en fonction
non
Section utile
23
Diamètre du fil
3,9
GRM 35 150 A2
Réf. article
6000056
Longueur
3000
Largeur
150
Hauteur
35
Maintien en fonction
non
Section utile
36,6
Diamètre du fil
3,9
GRM 35 200 A2
Réf. article
6000057
Longueur
3000
Largeur
200
Hauteur
35
Maintien en fonction
non
Section utile
50,1
Diamètre du fil
3,9
GRM 35 300 A2
Réf. article
6000059
Longueur
3000
Largeur
300
Hauteur
35
Maintien en fonction
non
Section utile
71,3
Diamètre du fil
4,8
