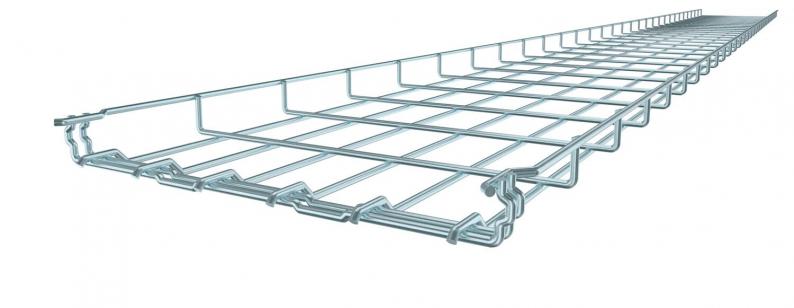

Chemin de câbles en treillis GR-Magic® 35 G
Type GRM 35 50 G
|Réf. article 6000060
|EAN 4012195624813
Réf. article / Type
Longueur
Largeur
Hauteur
Section utile
Diamètre du fil
Unité de vente minimale : 3 m
3m
m
Description
Mesh cable tray with shaped connector of side height 35 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Aucune éclisse supplémentaire n'est nécessaire pour le chemin de câbles en treillis, il est simplement emboîté. Le maillage est de 50 x 100 mm (exception : GRM 35/50 = 20 x 100 mm).
Données techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 50 mm |
| Hauteur | 35 mm |
| Cote B | 52 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 9,4 cm² |
| Acier inoxydable, teint | non |
| Section utile | 1750 mm² |
| Séparateur (plaquette) intégré | sans |
| Raccord sans vis | oui |
| Forme de profilé | Forme en U |
| Conformité ROHS | oui |
| Diamètre du fil | 3,9 mm |
| Dimension | 35x50x3000 |
| Surface | galvanisé |
| Matériau | Acier |
| Couleur | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série GRM |
Charges
| Distance entre supports 1,0m | 0,25 kN/m |
|---|---|
| Distance entre supports 1,5m | 0,11 kN/m |
| Distance entre supports 2,0m | 0,1 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 0,8706 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 0,8706 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
