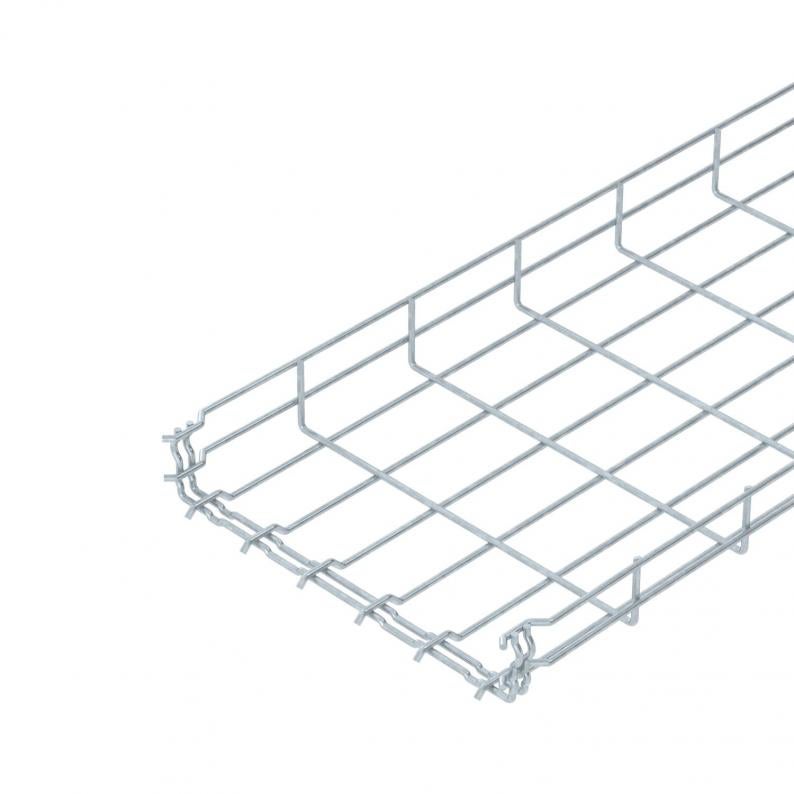

Chemin de câbles en treillis GR-Magic® 55 FT
Type GRM 55 300 FT
Réf. article 6001424
EAN 4012196815050
Réf. article / Type
6001424 / GRM 55 300 FT
Longueur
3000 mm
Largeur
300 mm
Hauteur
55 mm
Maintien en fonction
oui
Section utile
129 cm²
Diamètre du fil
4,8 mm
Unité de vente minimale : 3 m
3m
m
Description
Chemin de câbles en treillis avec raccord préformé d'une hauteur d'aile de 55 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Des indications précises relatives à la classification UL figurent dans l'homologation correspondante.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Des indications précises relatives à la classification UL figurent dans l'homologation correspondante.
Aucune éclisse supplémentaire n'est nécessaire pour le chemin de câbles en treillis, il est simplement emboîté. Le maillage est de 50 x 100 mm (exception : GRM 55/50 = 20 x 100 mm).
Données techniques

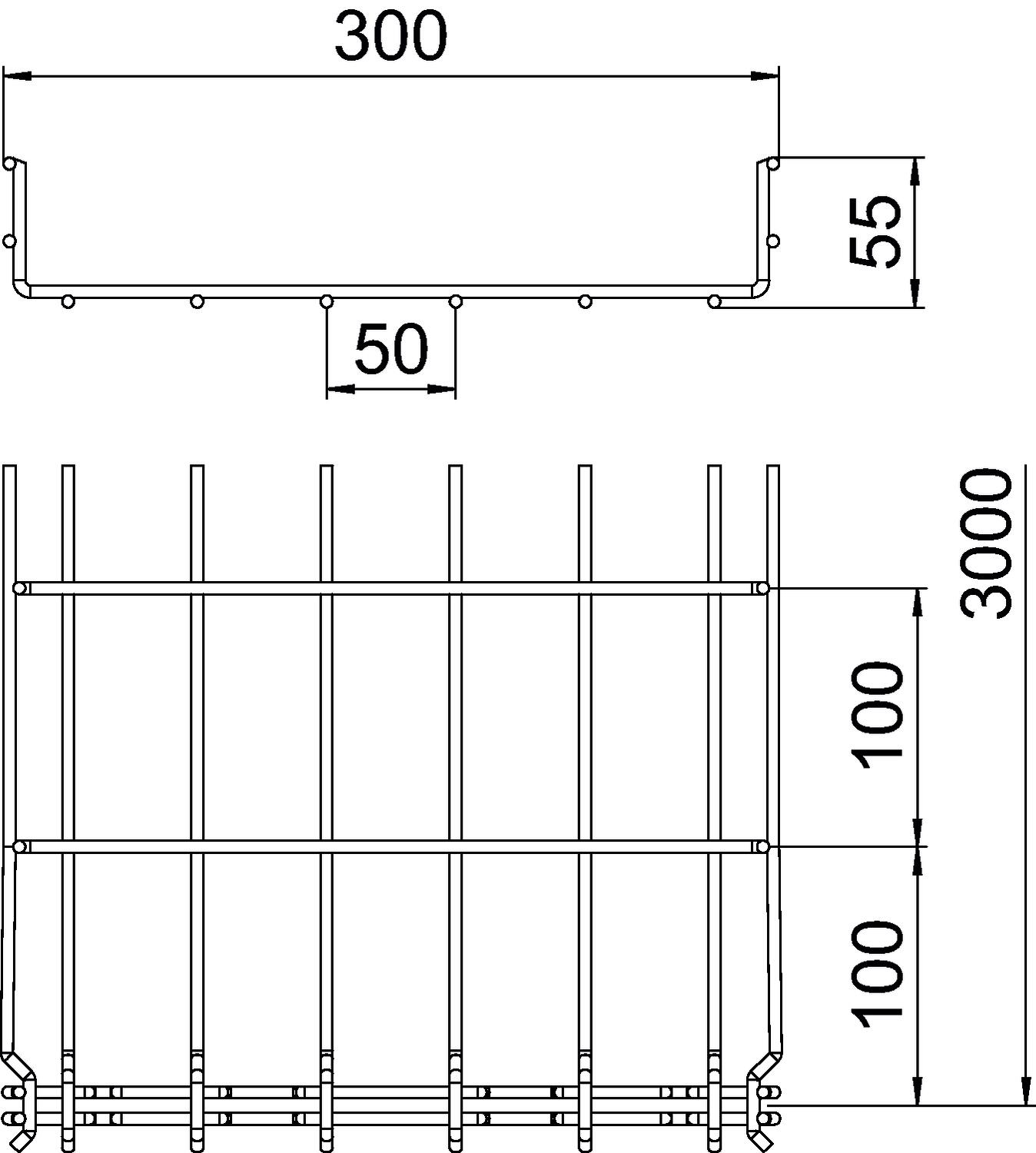

Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 300 mm |
| Hauteur | 55 mm |
| Cote B | 300 mm |
| Dimension H | 58 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 129 cm² |
| Acier inoxydable, teint | non |
| Section utile | 12900 mm² |
| Séparateur (plaquette) intégré | sans |
| Raccord sans vis | oui |
| Forme de profilé | Forme en U |
| Conformité ROHS | oui |
| Diamètre du fil | 4,8 mm |
| Dimension | 55x300x3000 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
| Protection contre l'incendie | Sécurité de fonctionnement structure porteuse spécifique aux câbles |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série GRM |
Charges
| Distance entre supports 1,0m | 0,7 kN/m |
|---|---|
| Distance entre supports 1,5m | 0,5 kN/m |
| Distance entre supports 2,0m | 0,25 kN/m |
| Distance entre supports 2,5m | 0,2 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 4,0718 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 4,0718 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
